KYLMEDIETS CYKEL

12

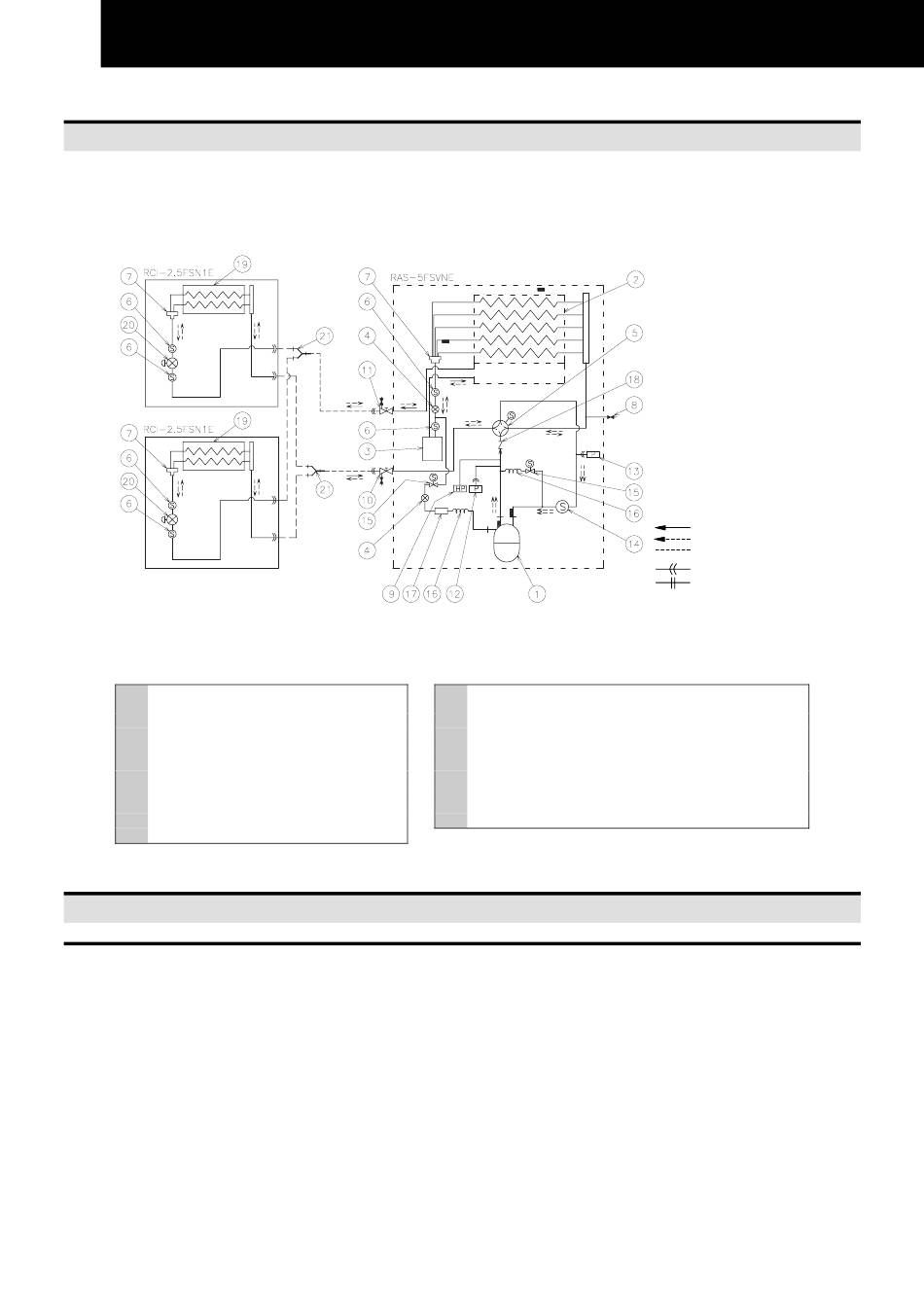

9. KYLMEDIETS CYKEL
Example of Refrigerant Cycle.- (1 Outoor Unit 5Hp – 2 Indoor Unit 2.5Hp).
(For more information refer to Technical Catalogue of FSVNE units).
No. Part Name
1 Kompressor
2 Värmeväxlare för utomhusenhet
3 Mottagare
4 Expansionsventil
5 Växelventil
6 Sil
7 Fördelningsapparat
8 Fog
9 Högtrycksvakt
10 Stoppventil för gas
11 Stoppventil för vätska

10. INSTALLATION AV ENHETER

10.1. INSTALLATION AV UTOMHUSENHETER

OBS!
Packa upp produkten så nära installationsplatsen som
möjligt.
Lägg inte någonting på produkten
-
Använd fyra lyftselar när du lyfter utomhusenheten
-
med kran

VARNING!
- Se till att det finns tillräckligt med utrymme runt
utomhusenheten för drift och underhåll enligt nedan.
- Installera utomhusenheten där det finns god tillgång
till ventilation.
- Installera inte utomhusenheten där det finns höga halter
av oljedimma, salt eller svavel i luften.
No. Part Name
12 Lågtryckssensor
13 Högtryckssensor
14 Sil
15 Distributor - Solenoid Valve
16 Kapillar
17 Ljuddämpare
18 Backventil
19 Värmeväxlare för inomhusenhet
20 Mikrocomputerstyret ekspansionsventil (indendørsenhed)
21 Grenrör
- Installera utomhusenheten så långt det går (minst
3 meter) från källor till elektromagnetisk strålning
(till exempel medicinsk utrustning).
- Placera enheterna minst 50 mm från varandra, och
undvik att blockera luftintaget när du installerar mer
än en enhet.
- Installera utomhusenheten i skuggan, eller där den inte
utsätts för direkt solsken eller direkt strålning från en
stark värmekälla.

OBS!
- Kontrollera att underlaget är jämnt, plant och tillräckligt
starkt.
- Installera enheten på ett avspärrat område där
allmänheten inte kan komma åt den.
- Aluminiumkylflänsarna har mycket vassa kanter.
Var försiktig så att du inte skär dig på dem.
Kylmediets flödesriktning (kylning)
Kylmediets flödesriktning (uppvärmning)
Medföljande kylmedierör
Kraganslutning
Lödningsanslutning
