Micro interruptor n.º 6: Condições de ajuste
para o comprimento e elevação da tubagem
A unidade exterior está
instalada acima da unidade
interior (0~25 m)
A unidade exterior está
instalada abaixo da unidade
interior (0~20 m)
A unidade exterior está
instalada abaixo da unidade
interior (20~25 m)
14.3. LIGAÇÕES COMUNS

CUIDADO:
Todos os componentes e ligações eléctricas devem
estar em conformidade com as normas locais.

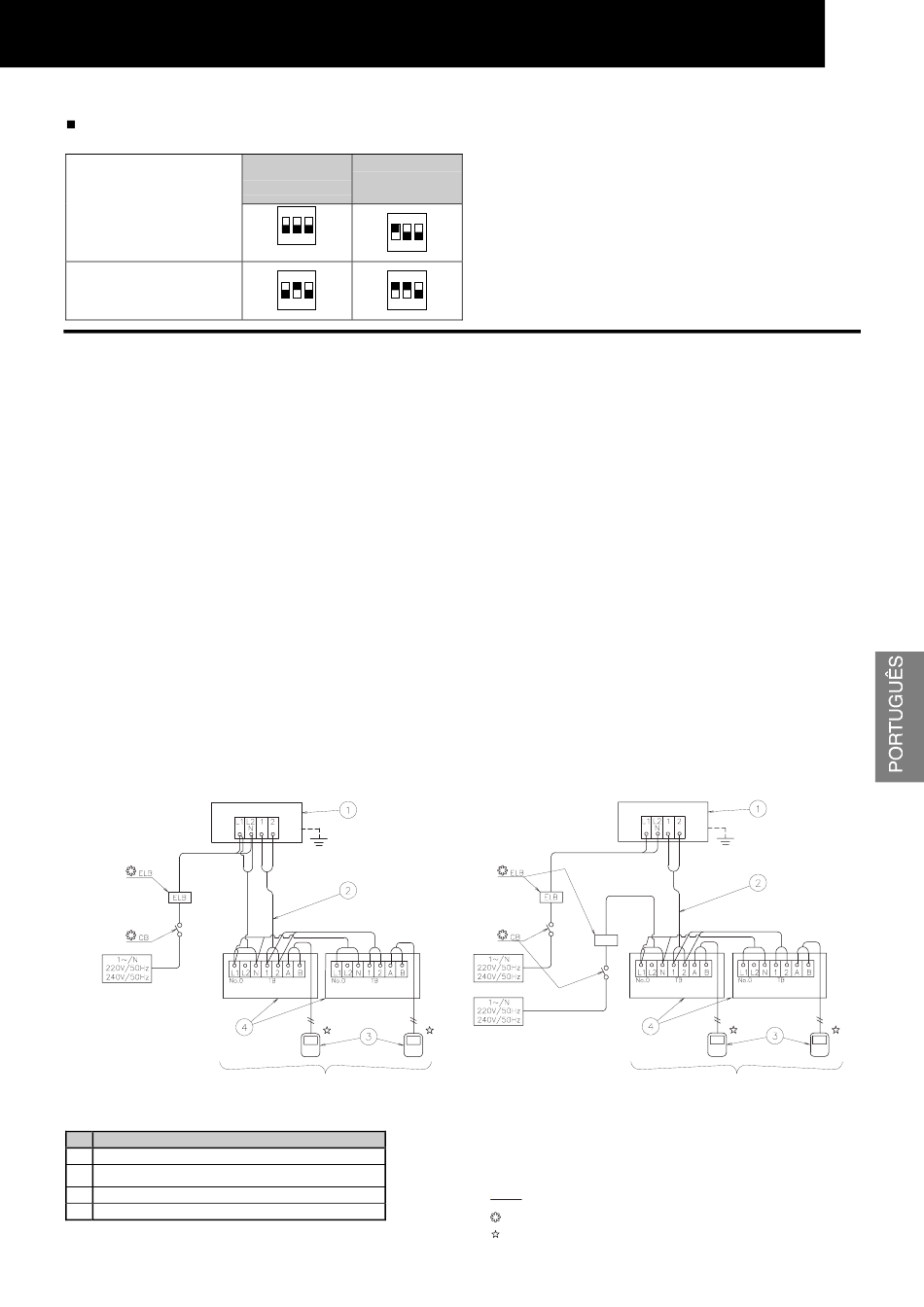

14.3.1. LIGAÇÕES ELÉCTRICAS ENTRE A
UNIDADE INTERIOR E A UNIDADE EXTERIOR
Ligue os cabos eléctricos entre a unidade interior e a
unidade exterior, como mostrado abaixo.
Siga as normas e os regulamentos locais ao executar as
ligações eléctricas.
Se a tubagem refrigerante e a cablagem de controlo forem
ligadas às unidades pertencentes a um ciclo de refrigeração
diferente, pode ocorrer um funcionamento anómalo.
Use cabo torcido e blindado o cabo blindado (com mais de
0,75 mm²) para a cablagem de alimentação entre a unidade
exterior e a unidade interior, e cablagem de alimentação
entre a unidade interior e a unidade interior.
Use cabo de 2 condutores para a linha de comando (não
use cabo com mais de 3 condutores).
Use cabo torcido e blindado o cabo blindado para as
ligações intermédias, para proteger as unidades do ruído
eléctrico, em comprimentos inferiores a 300 m, e com
secção em conformidade com as normas locais.
No caso de RAS-4HP, RAS-5HP, RAS 6HP a fonte de alimentação deve ser ligada à unidade exterior e à unidade interior de modo solidário
(
máx. de 4 unidades por ciclo de refrigeraçâo
(
máx. de 6 unidades por ciclo de refrigeraçâo
(
máx. de 7 unidades por ciclo de refrigeraçâo
N.º Descrição
o
Sistema n. 0 Unidade exterior

Linha de alimentação (cabos blindados) 5 V CC (transmissão não

polar,sistema H-LINK)
 Controlo remoto
 Unidade interior
≤
25 m
<
Comprimento
comprimento
0~25 m
50 m
ON
ON
1 2 3
1 2 3
(Antes do envio)
ON ON
1 2 3 1 2 3
) 3FSVNE
) 4FSVNE
) 5FSVNE
1. DESLIGAR: Comprimento da tubagem 0~25 m
<
LIGAR: Comprimento da tubagem 25~50 m
2. DESLIGAR: A unidade exterior é superior à unidade interior.
0~25 m
LIGAR: A unidade exterior é inferior à unidade interior.
20~25 m
Quando várias unidades exteriores forem ligadas a uma
linha comum da fonte da alimentação, faça um furo próximo
do furo de ligação da cablagem da fonte de alimentação.
As capacidades recomendadas dos disjuntores são
mostradas na Tabela de dados eléctricos e ligações
eléctricas recomendadas; capacidades dos disjuntores /1
U.E.
Se não for usado um tubo de condução para a cablagem de
campo, cole buchas de borracha ao painel.
Toda a cablagem e equipamento de campo deve estar em
conformidade com as normas locais e internacionais.

ATENÇÃO:
Preste atenção à ligação da linha de comando. Uma
ligação incorrecta pode danificar a PCB.
(
máx. de 4 unidades por ciclo de refrigeraçâo
(
máx. de 6 unidades por ciclo de refrigeraçâo
(
máx. de 7 unidades por ciclo de refrigeraçâo
TB
Placa de terminais
CB
Disjuntor
ELB
Disjuntor de terra
Ligações de campo
Não fornecido
Acessório opcional
