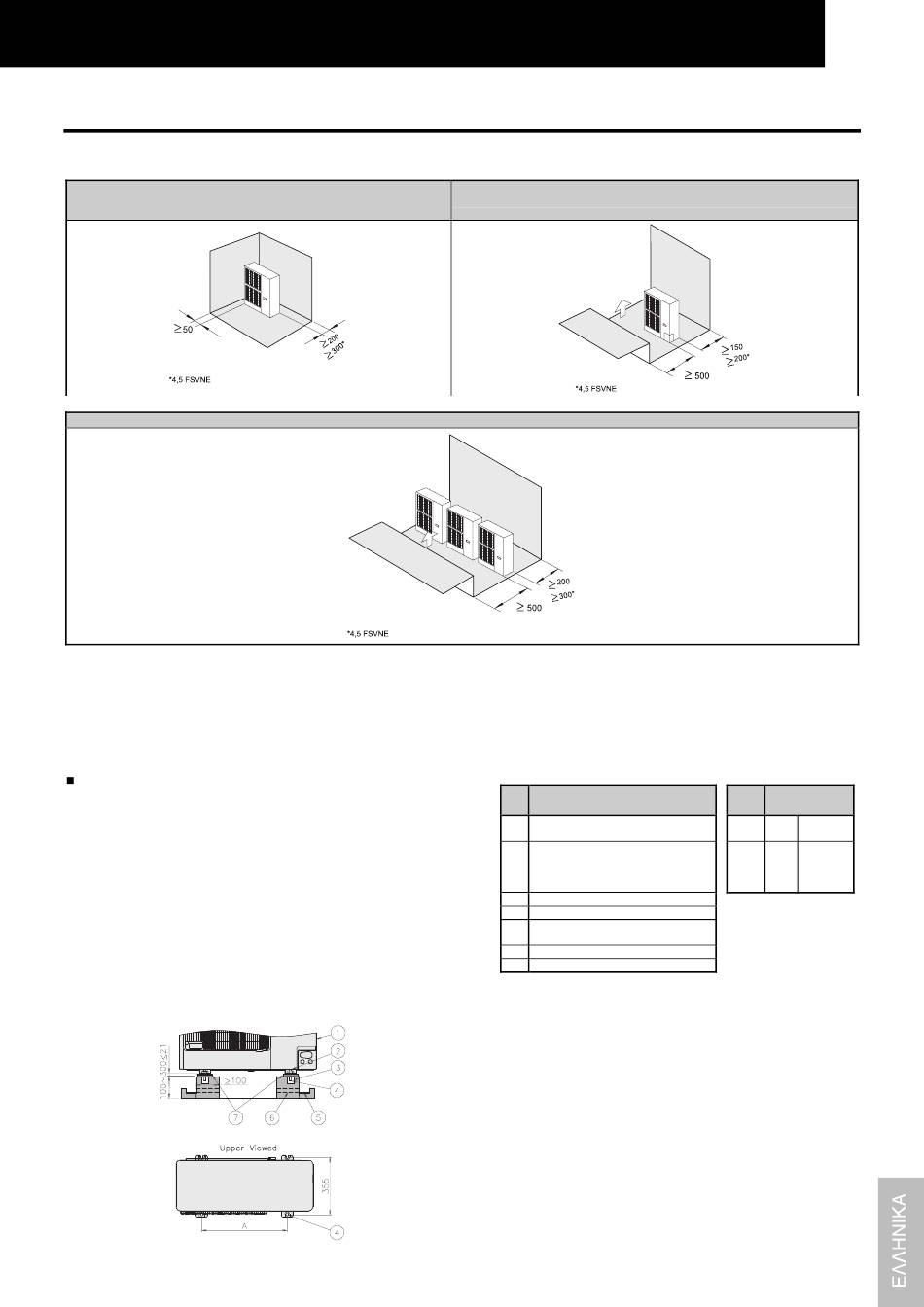

10.2. ΧΩΡΟΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΜΙΑΣ ΜΟΝΆ∆ΑΣ
a) Αν η µπροστινή πλευρά και µία από
τις πλαϊνές πλευρές είναι ελεύθερες (single unit)
f) Αν υπάρχει περιβάλλων τοίχος (serial units)
ΣΗΜΕΙΩΣΗ:
- Μην τοποθετείται περισσότερες από δύο σειρές µονάδων σε κατακόρυφη εγκατάσταση.
10.2.1. ΠΡΟΕΤΟΙΜΑΣΙΑ ΤΟΥ ΧΩΡΟΥ ΕΓΚΑΤΑΣΤΑΣΗΣ
Βάση από τσιµέντο
1. Η βάση πρέπει να είναι επίπεδη και συνιστάται να
είναι ψηλότερα από το έδαφος κατά 100-300
χιλιοστά.
2. Γύρω από τη βάση, κατασκευάστε κανάλι για σωστή
αποχέτευση.
3. Κατά την εγκατάσταση της εξωτερικής µονάδας,
στερεώστε τη µονάδα µε ντίζες µεγέθους M10.
4. Αν η εγκατάσταση της µονάδας γίνει στη στέγη ή στη
βεράντα, το νερό της αποχέτευσης µερικές φορές
παγώνει όταν κάνει πολύ κρύο. Εποµένως, να
αποφεύγετε το νερό της αποχέτευσης να ρέει σε χώρο
όπου συχνάζουν άνθρωποι γιατί µπορεί να
γλιστρήσουν.
ΕΓΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΩΝ ΜΟΝΑ∆ΩΝ
b) Αν υπάρχει περιβάλλων τοίχος (single unit)
Αρ. Περιγραφή
Εξωτερική µονάδα

Κόψτε αυτό το τµήµα του
µπουλονιού. Αν δεν το κόψετε είναι

δύσκολο να αφαιρέσετε το κάλυµµα
συντήρησης
Οπή (Ø100 x Βάθος 150)

Ντίζα στερέωσης M10

Αποχέτευση (Πλάτος 100xΒάθος

150)
Αποχέτευση

Αντικραδασµικό ελαστικό

13
Ένδει
∆ιάσταση
ξη
Μοντέλ
3.0Hp 4.0/5.0 Hp
ο
A
530 630
(mm)
