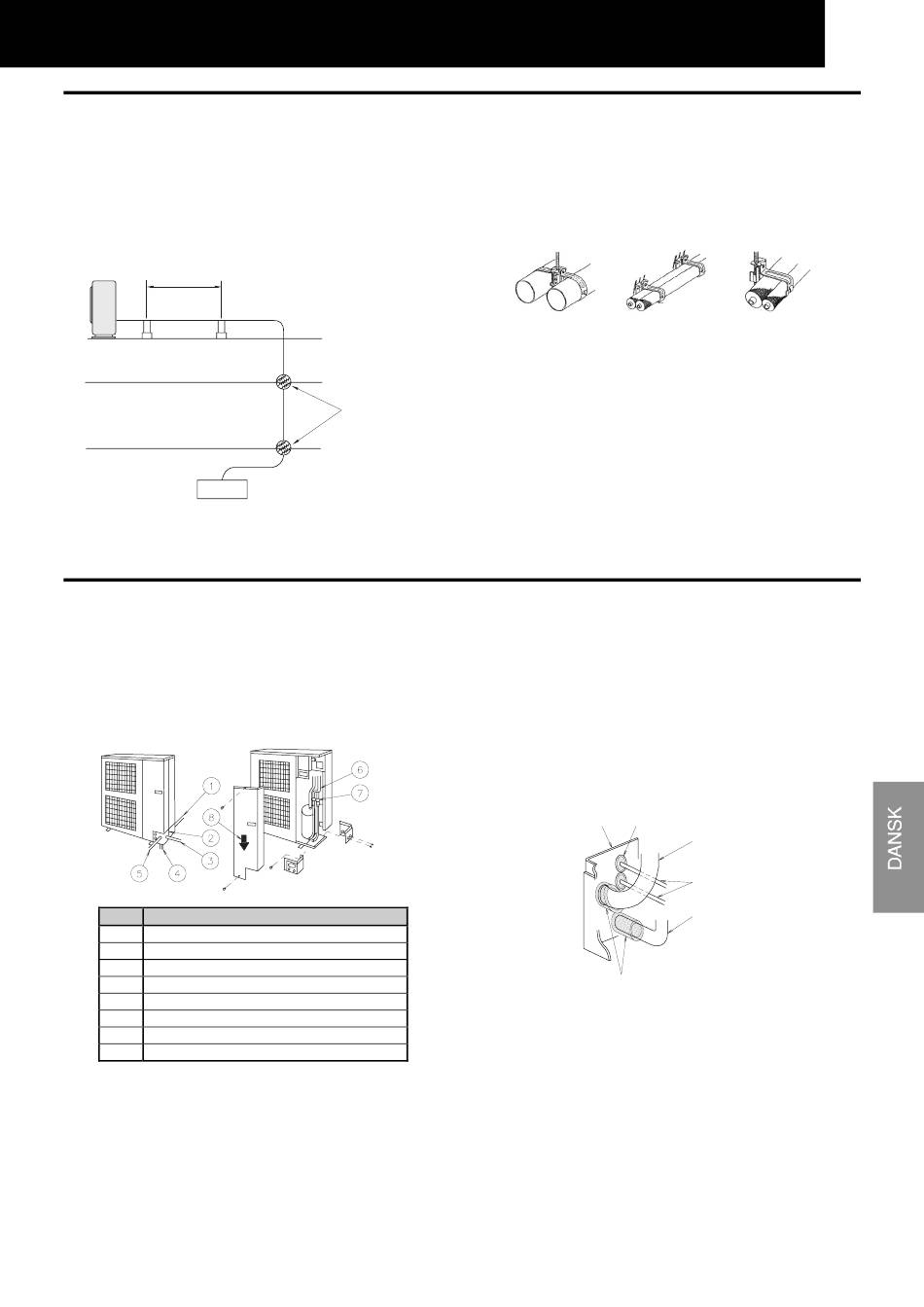

11.2. OPHÆNGNING AF KØLERØR
Ophæng kølerørene flere steder, og sørg for, at kølerørene
ikke rører de strukturelt svage dele af bygningen, f.eks.
vægge, loft, osv.
(Hvis de berøres, kan der opstå unormale lyde på grund af
vibrationer i rørene. Vær specielt opmærksom på dette ved
korte rør).
1~15m
Indendørsenhed
11.3. .RØRTILSLUTNING FOR UDENDØRSENHEDEN
1. Rørene kan tilsluttes til fra 4 forskellige retninger.
Åbn huller til rørene i rørføringsdækslet eller kabinettet.
Fjern rørføringsdækslet fra enheden, og åbn huller ved
at skære langs linjen på bagsiden af dækslet, eller slå
pladen ud med en skruetrækker. Fjern grater med en
skærer.
Nr.
Rørføring på bagsiden
Rørafdækning
Rørføring på højre side
Rørmontering i bunden (tryk hullet ud)
Rørføring på forsiden
Forbindelsesrør
Stopventil
Afmonteringsvejledning, servicedæksel
KØLERØRSYSTEM OG PÅFYLDNING AF KØLEMIDDEL
Område,
der skal
brandhæmni
ngs-
behandles
Beskrivelse
Fastgør ikke kølerørene direkte ved hjælp af metalbeslag
(kølerørene kan udvide sig og trække sig sammen).
Nedenfor vises nogle eksempler på ophængningsmetoder.
Til ophængning
Til ophængning
af tunge dele
af tunge dele
2. Monter rørdækslet for at forhindre, at der løber vand ind i
enheden. Forsegl indføringshullerne for rør og ledninger
med isoleringsmaterialet og gummibøsningerne som vist
nedenfor.
Gummibøsning (tilbehør)
Skær et kryds i midten af
gummibøsningen.
Monter gummibøsningen i
kabelgennemføringen.
Hvis der benyttes forbindelsesrør, er
Rørføringsafd
det ikke nødvendigt at bruge
ækningen
gummibøsningen.
Isolering (tilbehør)
3. Hvis de anvendte rør tilsluttes direkte med stopventiler,
anbefales det at bruge en rørbukker
11
15
Til hurtigt
monteringsarbejde
Gasrør
Strømkilde og
driftskabelføring
Væskerør
