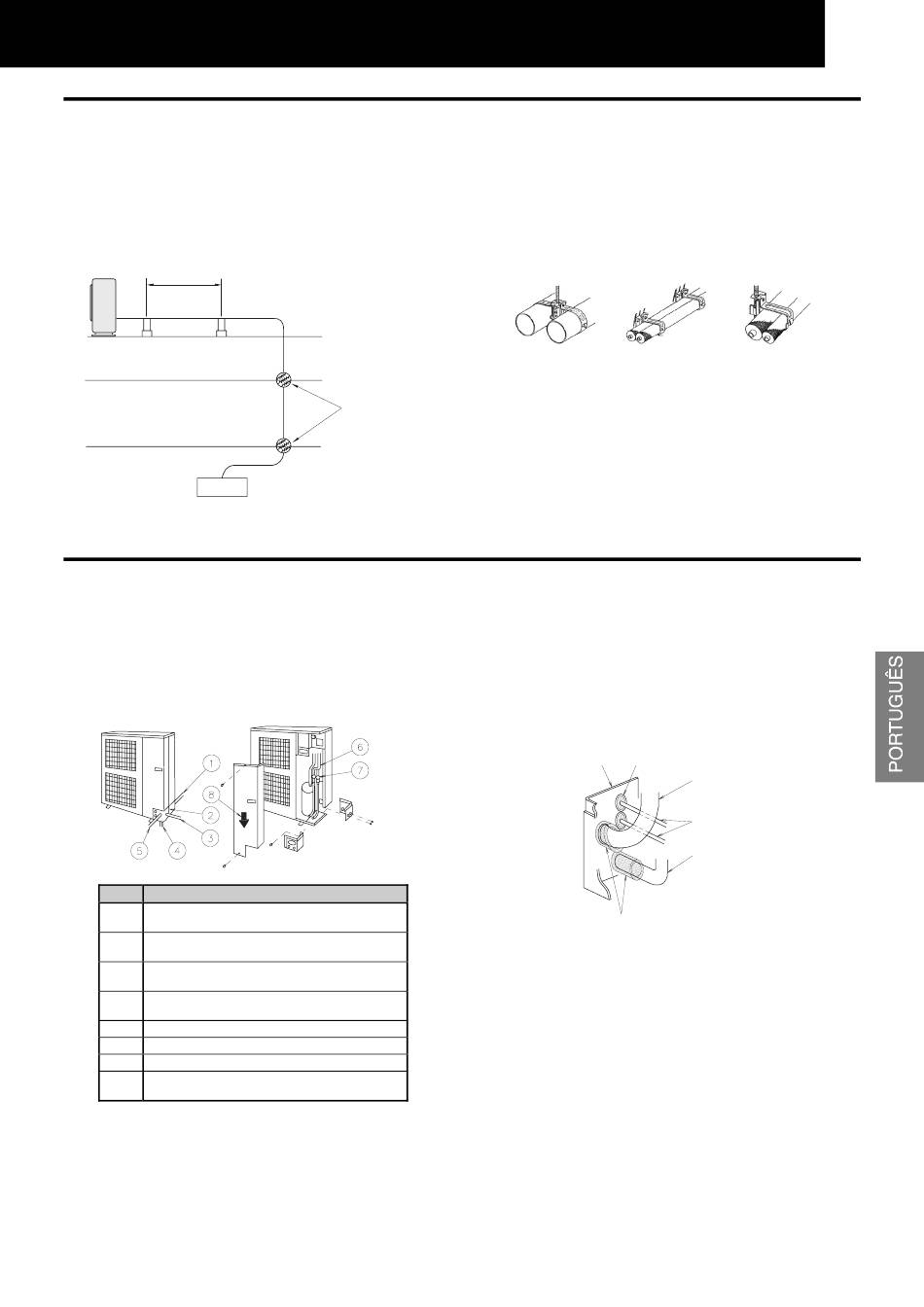

11.2. SUSPENSÃO DA TUBAGEM DE REFRIGERANTE
Suspenda a tubagem de refrigerante em determinados
pontos e impeça que a tubagem de refrigerante toque
nas paredes, tecto, etc.
(Se tocar, podem ocorrer ruídos estranhos devido
à vibração da tubagem. Tenha especial cuidado
com as tubagens de comprimento curto).
1~15m
Unidade interior
11.3. LIGAÇÃO DE TUBAGEM PARA UNIDADE EXTERIOR
1. As tubagens podem ser ligadas em 4 sentidos. Faça
furos na tampa de tubagens ou na caixa para possibilitar
a saída das tubagens. Remova a tampa da tubagem
da unidade, e faça furos cortando ao longo da linha
marcada na parte de trás da tampa ou batendo com
uma chave de parafusos. Remova a rebarba com um
cortador.
N.º Descrição
Trabalho de tubagem

no lado traseiro
Trabalho de tubagem

no lado direito
Trabalho de tubagem

no lado direito
Trabalho de tubagem no lado de baixo (furo

de abri com pancada)
Trabalho de tubagem no lado frontal

Tubagem de ligação

Válvula de retenção

Direcção de remoção

da tampa de serviço
TUBAGEM DE REFRIGERANTE E CARGA DE REFRIGERANTE
Não fixe directamente a tubagem de refrigerante a peças
metálicas (a tubagem de refrigerante pode expandir-se
e contrair-se).
Abaixo são mostrados alguns exemplos de métodos
de suspensão.
Para suspensão de
pesos elevados
Secção com
tratamento à
prova de
fogo
2. Monte a tampa de tubagem a fim evitar que entre água
na unidade. Vede os furos onde são introduzidas
tubagens ou cabos eléctricos, utilizando isolador e
buchas de borracha, como mostrado abaixo.
3. Se a tubagem de campo for ligada directamente com
válvulas de retenção, recomenda-se a utilização de um
dobrador de tubos.
Para condução de
tubagem ao longo de
paredes
Bucha de borracha (acessório)
Efectue um corte em cruz no centro da
bucha de borracha.
Instale uma bucha de borracha no furo antes
de passar a cablagem.
No caso de usar um tubo de condução, não
Piping Cover é necessário utilizar uma bucha de borracha.
Tubagem de gás
Fonte de alimentação e
cablagem de comando
Tubagem de líquido
Isolamento (acessório)
11
15
Para trabalhos de
instalação imediata
