leyenda:
: bloquea e inhabilita las señales hasta un comando de START
1
bloquea
: bloquea hasta un comando de START que cierra
2
bloquea
: bloquea hasta un comando deSTART que cierra ignorando el tiempo de pausa
3
bloquea
4 : bloquea mientras la fotocélula está activada, ignorando el tiempo de pausa
bloquea
5 : si el START se envía dentro de los primeros 3" de pausa en apertura, bloquea hasta un nuevo comando de START que cierra
bloquea
: bloquea mientras la fotocélula está activada, luego cierra
6
bloquea
: bloquea mientras la fotocélula está activada - cuando la fotocélula se desactiva la maniobra se completa
7
bloquea
: BLOQUEA hasta un nuevo comando de START que vuelve a abrir
8
bloquea
9 : BLOQUEA el comando de START mientras la fotocélula está activada, luego cierra
bloquea
1 : cierra ignorando el tiempo de pausa
cierra
: reabre despacio
1
reabre
: BLOQUEA hasta un nuevo comando de START que vuelve a abrir despacio
2
reabre
6.

FUNCIONES DEL SISTEMA DE CONTROL

6.1 GESTIÓN DE LOS MOTORES
R1-24 dispone de salidas independientes para los motores. Cuando sólo se conecta el Motor 1 (aplicación en versión
hoja única) el sistema de control regula automáticamente el funcionamiento oportuno.
En apertura el Motor2 tiene un retardo confi gurado en fábrica y que puede regularse en programación avanzada.
Cuando las hojas se acercan a los topes de parada en cierre y en apertura, la velocidad de movimiento de las hojas
disminuye proporcionalmente a la velocidad máxima.
6.2

DISPOSITIVOS ACTIVABLES

Entrada START (mediante pulsador con contacto N.A. o
mediante mando a distancia) - el impulso START manda el
accionamiento de la automatización, en apertura o en cierre,
en función del estado en el que la misma se encuentre y
de la lógica de funcionamiento confi gurada.
Pulsador de STOP (pulsador con contacto N.C.) - la entrada
STOP manda la parada de las hojas en la posición en la que
se encuentran; para reanudar el movimiento hay que dar
un impulso de START. El STOP es prioritario sobre todas las
funciones y en cualquier fase de funcionamiento.
Fotocélulas en cierre - la activación de estas fotocélulas
se produce sólo en la fase de cierre; manda la parada del
movimiento por 1 seg. y la nueva apertura. Mientras estén
activadas las fotocélulas el cierre es imposible.
Seguridad en apertura con perfi l de seguridad- entrada
de seguridad activa en fase de apertura. La detección de
un obstáculo en apertura mediante el perfi l de seguridad
causa una breve inversión del movimiento y luego la parada
de las hojas. Es necesario un comando de START para
que se complete la maniobra interrumpida en el modo de
seguridad (velocidad reducida y luz destellante encendida
con luz fi ja).
NOTA: la intervención del perfil de seguridad como
seguridad en apertura está habilitado por defecto.
Seguridad en apertura con fotocélulas - la detección
de un obstáculo en apertura o en cierre mediante las
fotocélulas causa la parada de las hojas. Sólo cuando
se desactivan las fotocélulas el movimiento se reanuda,
tras 1 s de espera, en la dirección en la que se había
interrumpido.
NOTA: para la confi guración véanse los parámetros de
programaicón avanzada.
Luz destellante - para la señalización del estado de la
automatización (fi g.9).
Lámpara piloto - para la indicación remota del estado de
la automatización: • luz apagada
• luz encendida fi ja automatización abierta o se está
abriendo; • luz encendida intermitente
se está cerrando.
automatización cerrada;
automatización
- 83 -
Funciones del sistema de control

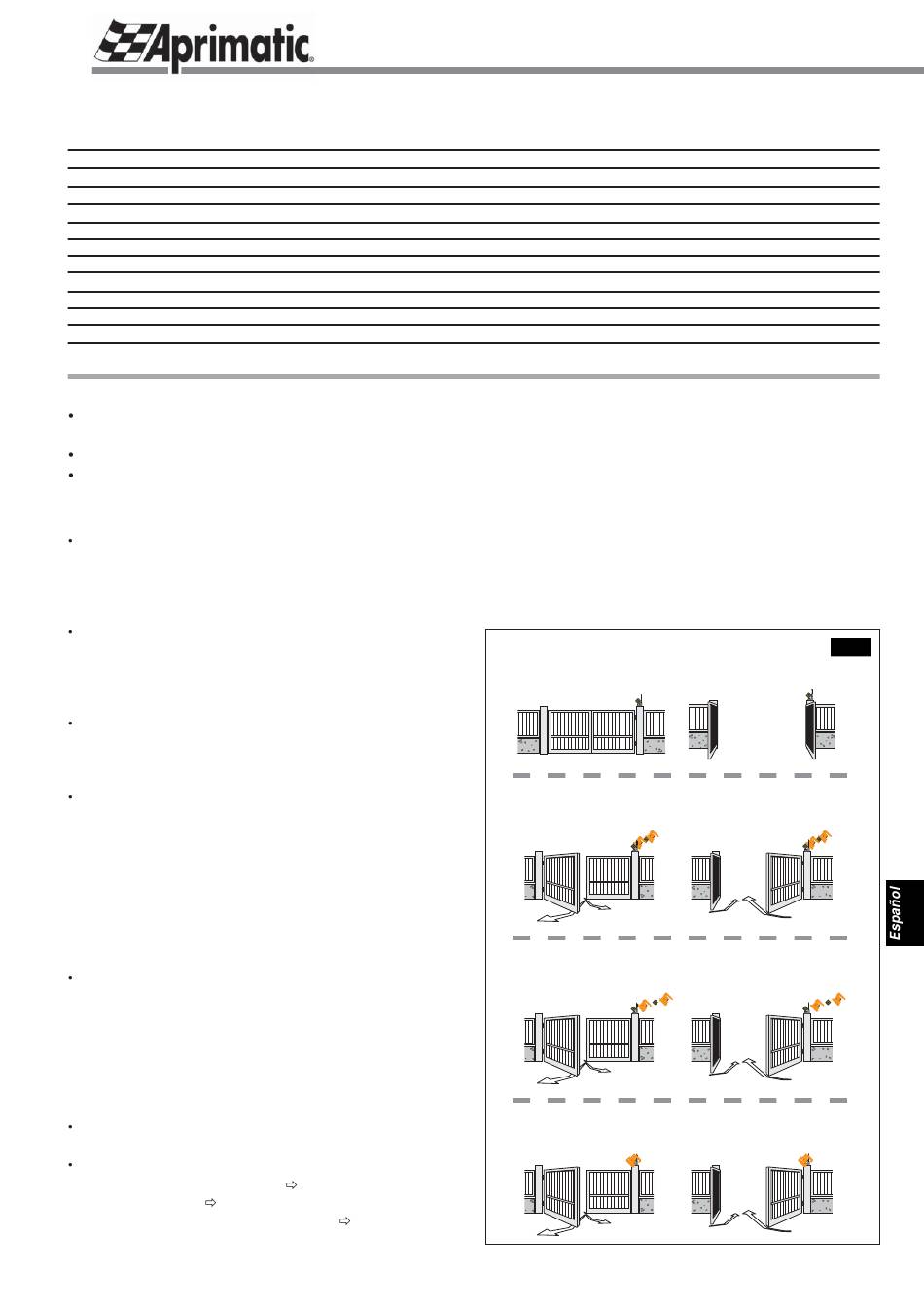

FUNCIONAMIENTO DE LA LUZ DESTELLANTE
luz apagada = cancela cerrada, o en pausa abierta
luz intermitente = pre-destello (si está configurado) o
cancela en movimiento (apertura o cierre)
luz intermitente ralentizada = cancela en movimiento en
el modo "apagón" (con batería)
luz encendida fija = cancela en movimiento en el modo
emergencia (tras el reconocimiento de un obstáculo)
Fig. 9
