rilevamento di un ostacolo mediante attivazione della
soglia di rilevamento o costa sensibile in apertura.
La manovra successiva al ripristino richiede impulso
di START e avverrà in modalità di SICUREZZA, cioè a
VELOCITÀ RIDOTTA, con il LAMPEGGIANTE ACCESO
FISSO e completando il movimento di un'anta per volta.
Al fi ne di consentire il riallineamento del cancello alla
posizione conosciuta, tale modalità persisterà nelle
successive manovre, fi nché l'automazione avrà compiuto
una chiusura completa.

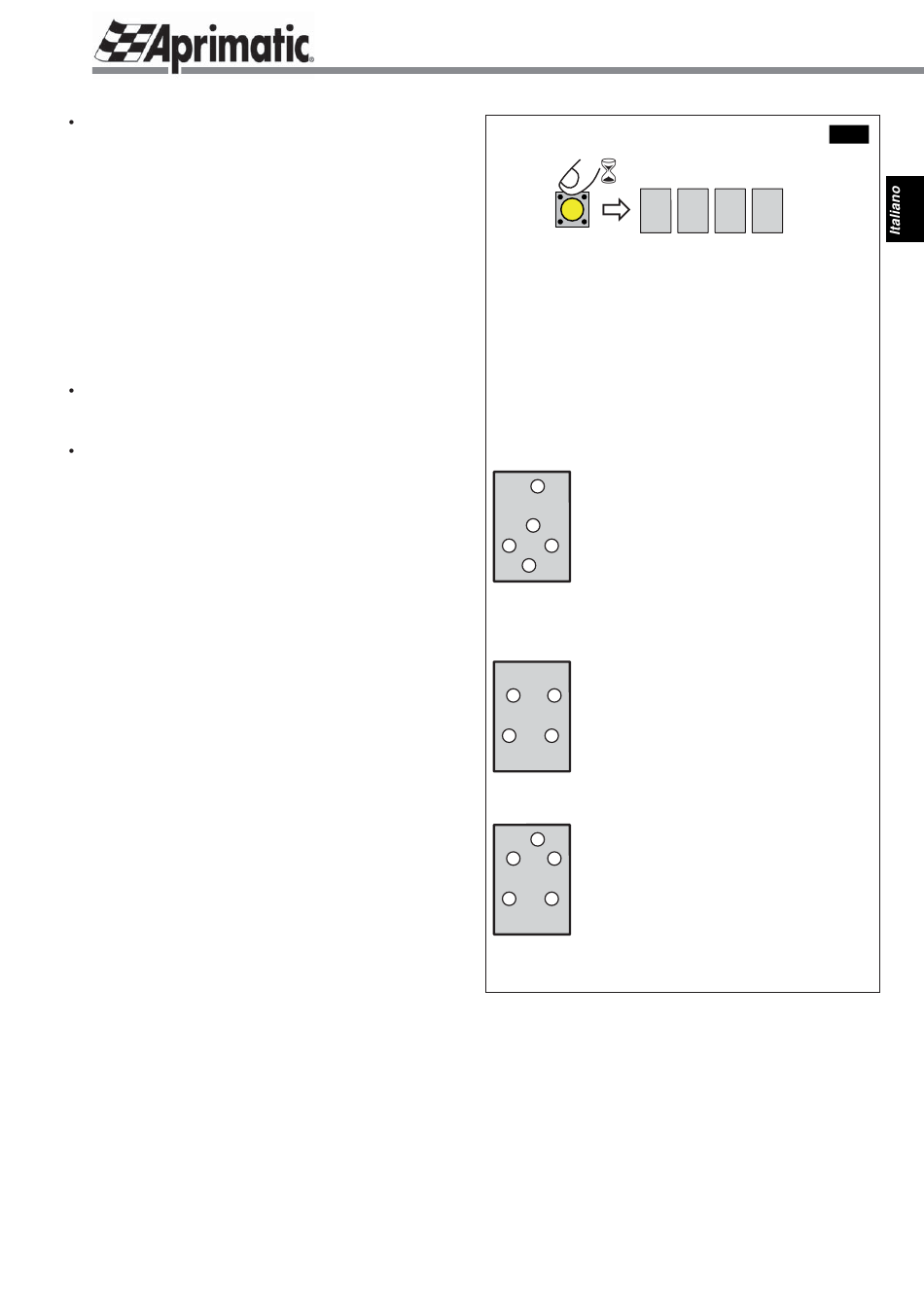

6.5 VERIFICA DELLE CONNESSIONI A DISPLAY
È possibile visualizzare in ogni momento lo stato degli
ingressi di alcuni accessori e funzioni.
con la breve pressione del tasto GIALLO si accendono
i display: i segmenti accesi indicano le connessioni e
abilitazioni attive, come illustra la fi g.10.
per spegnere il display premere ancora brevemente il
tasto GIALLO.
Funzionalità del sistema di controllo
giallo
display 1: STATO CANCELLO
C
= CHIUSO
b
= in APERTURA
A
= APERTO
d
= in CHIUSURA
E
= BLOCCATO
O
= RICONOSCIMENTO OSTACOLO
display 2: INGRESSI (acceso=contatto chiuso)
8
2 = FOTOCELLULA in CHIUSURA
2
4 = START PEDONALE
5 = SICUREZZA in APERTURA
7
6 = START
7 = STOP
6 4
5
display 3: FINECORSA (acceso=fi necorsa impegnato)
8
1 = FineCorsa APERTURA ANTA1
3 = FineCorsa APERTURA ANTA2
1 3
4 = FineCorsa CHIUSURA ANTA2
6 = FineCorsa CHIUSURA ANTA1
6 4
display 4: USCITE (acceso=uscita attiva)
8
1 = LAMPEGGIANTE
2
2 = ELETTROSERRATURA
1 3
3 = LAMPADA SPIA
4 = MOTORE ANTA 2
6 = MOTORE ANTA 1
6 4
- 17 -
DISPLAY
1 2 3 4
8 8 8 8
Fig.10
