1.1 BESCHREIBUNG DES PRODUKTS - TECHNISCHE

DATEN

R1-24 - Elektronische Steuerung mit Mikroprozessor für

einen oder zwei 24 V GS Motoren mit Codierer und einer

max. Leistung von insgesamt 250 Watt.

Die Steuerung erfasst die Daten des installierten

Systems über einen Selbstlernzyklus, durch den die

Betriebsparameter eingestellt werden.

U m d i e A u t o m a t i k b e s t m ö g l i c h s t a n s ä m t l i c h e

Einsatzanforderungen anzupassen, können die

programmierten Betriebseinstellungen geändert werden

(alle Einstellungen sind digital).

R1-24 kann mit bereits eingestecktem Funkempfänger

Wichtigste Leistungen

Selbsterlernen der Anzahl der Torflügel, der Öffnungsweite, des Motoranschlusses, der Anwesenheit des

●

Elektroschlosses

Elektronische Geschwindigkeitseinstellung - selbstadaptive Stromschwellen bei Temperaturänderungen und

●

Reiblasten

Hinderniserkennung (Reaktion aufgrund der eingestellten Betriebsart: Sperrung des Torﬂ ügels, Umkehr des Torlaufs

●

usw.)

Bremsung in der Nähe der Endlagen beim Öffnen/Schließen

●

Möglichkeit für Fußgängeröffnung (an einem Torﬂ ügel)

●

Möglichkeit für Totmannschaltung (entsprechenden Parameter aktivieren) mit Überbrücken der Sicherheiten

●

Möglichkeit für Schaltbetrieb

●

Möglichkeit für unumkehrbare Antriebe bei geschlossenen Torﬂ ügeln (Kurzschluss-Parameter aktivieren)

●

Notverfahren bei Wiederherstellung der Spannungsversorgung

●

Speichern der Programmierdaten in Flash-Speicher

●

Speichern der Daten in EEPROM-Speicher (Torstatus, Raum- und Winkelposition der Torﬂ ügel) im Falle von

●

Stromausfall und wenn keine Batterien vorhanden sind

Möglichkeit zur Installation von Fernsteuervorrichtungen: Empfänger PL-Eco; Empfänger Unico; DEC/A

●

(Transponderdecoder und Tastatur); GSM

Ausgang für Zählfunktion der GSM Betätigungen (Impuls 500ms)

●

Betriebszykluszähler für planmäßige Wartung

●

Technische Daten

Versorgungsspannung einphasig

Frequenz

Anschlussspannung

Anschlussspannung Zubehör

Stromverbrauch in Ruhestellung

Max. Verbrauch der Steuerung

Betriebstemperatur

Lagerungstemperatur

Relative Feuchtigkeit

Schutzart

Sicherung zum Schutz der Primärwicklung des Transformators (F1)

Sicherung zum Schutz des externen Zubehörs (24 V GS) (F2)

Sicherung zum Schutz der elektronischen Schaltung (F3)

Leistung Ringkerntransformator

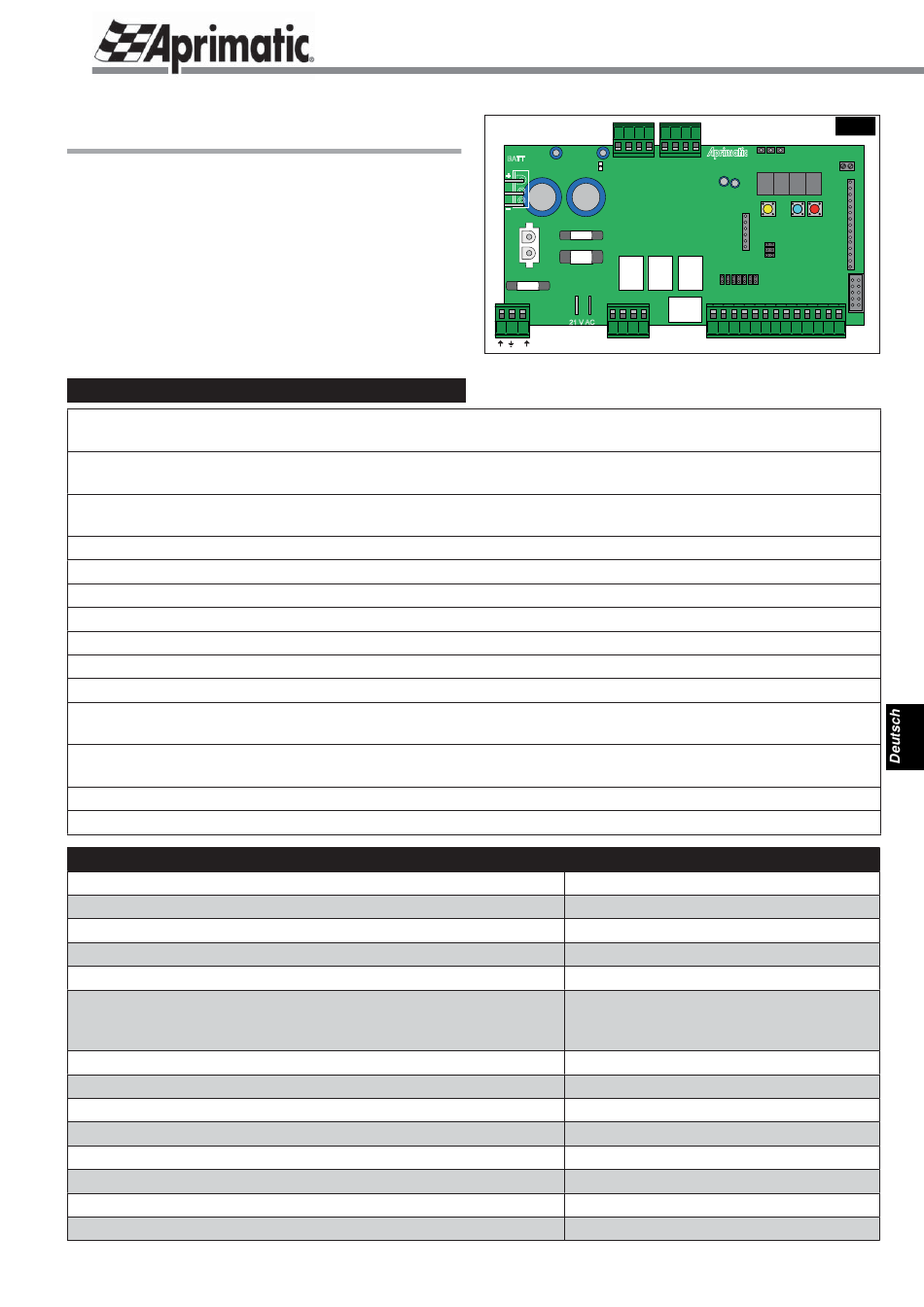

Karte R1-24

BATT

FS3

FS5

FS4

geliefert werden.
