Funktionen des Steuersystems
6.5 KONTROLLE DER ANSCHLÜSSE AUF DEM
DISPLAY
Der Status der Eingänge einiger Elemente und Funktionen
kann jederzeit angezeigt werden.

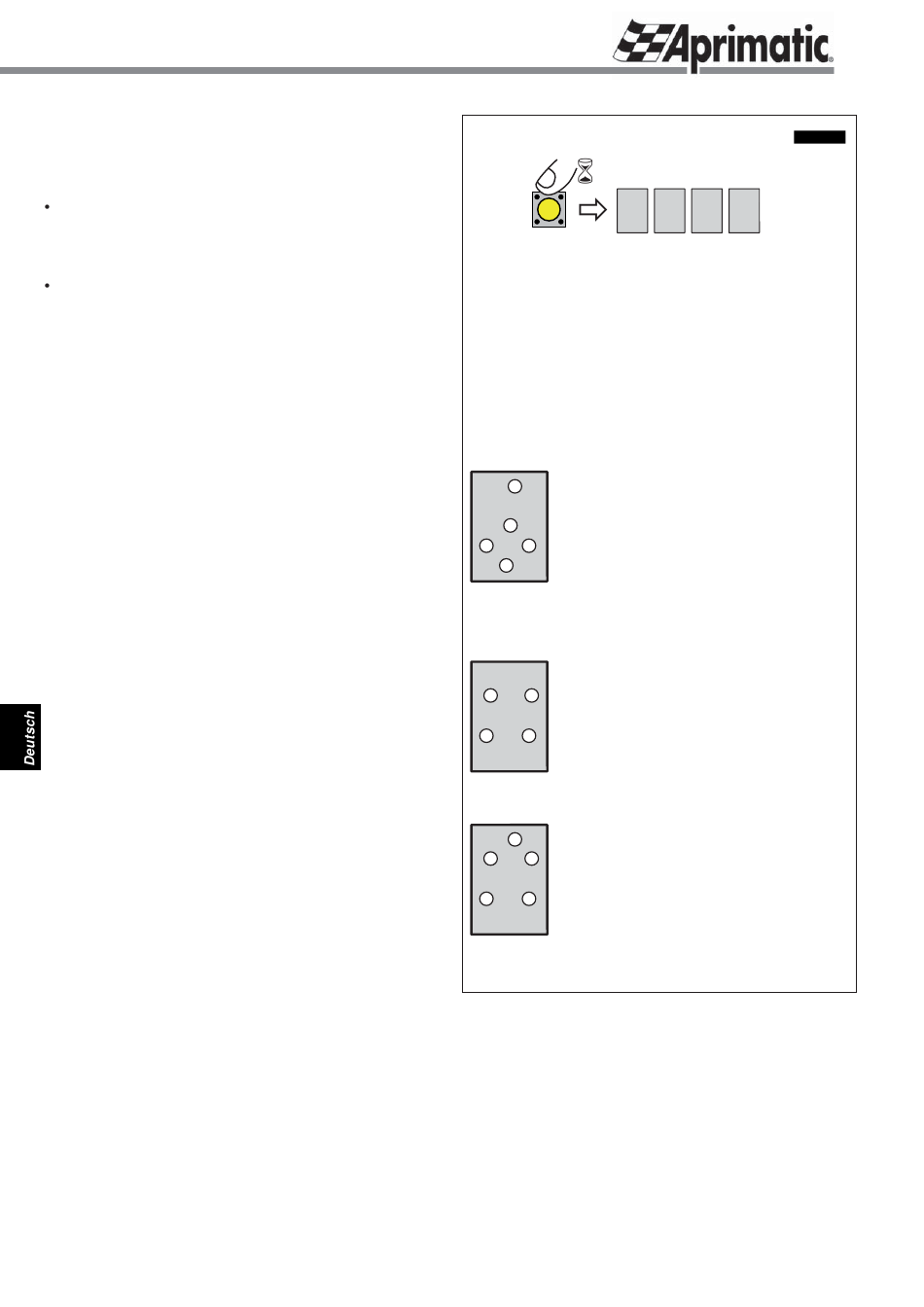

Durch Drücken der GELBEN Taste werden die Displays
eingeschaltet: Die leuchtenden Segmente zeigen die
Anschlüsse und Aktivierungen wie in Abbildung 10
dargestellt an.
Zum Ausschalten des Displays die GELBE Taste nochmals
kurz drücken.
Gelb
display 1: TORSTATUS
C
= GESCHLOSSEN
b
= beim ÖFFNEN
A
= GEÖFFNET
d
= beim SCHLIEßEN
E
= GESTOPPT
O
= HINDERNISERKENNUNG
display 2: EINGÄNGE (Ein=geschlossen Kontakt)
8
2 = LICHTSCHRANKE beim SCHLIEßEN
2
4 = START FUSSGÄNGER
5 = SICHERHEITSEINRICHTUNG beim ÖFFNEN
6 = START
7
7 = STOPP
6 4
5
display 3: ENDSCHALTER
8
(Ein=Endschalter eingerückt)
1 = Endschalter BEIM ÖFFNEN Torfl ügel1
1 3
3 = Endschalter BEIM ÖFFNEN Torfl ügel2
4 = Endschalter BEIM SCHLIEßEN Torfl ügel2
6 = Endschalter BEIM SCHLIEßEN Torfl ügel1
6 4
display 4: AUSGANGE (Ein=Ausgang aktiver)
8
1 = BLINKLEUCHTE
2
2 = ELEKTROSCHLOSS
1 3
3 = KONTROLLLEUCHTE
4 = MOTOR Torfl ügel 2
6 = MOTOR Torfl ügel 1
6 4
- 68 -
DISPLAYS
1 2 3 4
8 8 8 8
Abb. 10
