Caratteristiche dell'apparecchiatura

1.1 DESCRIZIONE DEL PRODOTTO - DATI TECNICI

R1-24 - apparecchiatura elettronica dotata di microprocessore
per l'azionamento di 1 o 2 motori con encoder, alimentati a 24
V DC, fi no a 250 Watt di potenza massima complessiva.
L'apparecchiatura acquisisce i dati del sistema installato
mediante l'esecuzione di un ciclo di autoapprendimento, che
defi nisce il settaggio dei parametri di funzionamento.
Al fi ne di meglio adeguare il comportamento dell'automazione
alle necessità di ogni tipo di utenza è possibile modifi care
la programmazione dei parametri di funzionamento (tutte
le regolazioni sono digitali).
R1-24 può essere fornita con radioricevente già innestata a bordo.
Principali prestazioni
Autoapprendimento numero delle ante; ampiezza della corsa; polarità del motore; presenza elettroserratura
●
Regolazione elettronica della velocità - Soglie di corrente autoadattative alle variazioni di temperatura e attriti
●
Riconoscimento ostacolo (risposta in base alla logica impostata: blocco anta, inversione del moto, ecc...)
●
Rallentamento in prossimità battuta apertura/chiusura
●
Possibilità di apertura pedonale (su un'anta)
●
Possibilità funzionamento a uomo presente (abilitare relativo parametro) con by-pass sicurezze
●
Possibilità funzionamento passo-passo
●
Possibilità motori irreversibili ad ante chiuse (abilitare parametro cortocircuito)
●
Procedura di emergenza al ripristino della tensione
●
Salvataggio dati di programmazione in memoria Flash
●
Salvataggio dei dati in memoria EEPROM (stato cancello, posizione spaziale o angolare delle ante) nel caso di mancanza
●
tensione di rete e in assenza di batterie
Possibilità di installare dispositivi di controllo remoto: Ricevente PL-Eco; Ricevitore Unico; DEC/A (decoder tag e tastiera);
●
GSM
Uscita per contacicli GSM (impulso 500ms)
●
Contatore di cicli di funzionamento per Manutenzione programmata
●
Dati tecnici
Tensione di alimentazione monofase
Frequenza
Alimentazione motori
Alimentazione accessori
Consumo apparecchiatura a riposo
Consumo MAX apparecchiatura
Temperatura di funzionamento
Temperatura di stoccaggio
Umidità relativa
Grado di protezione
Fusibile protezione primario trasformatore (F1)
Fusibile protezione accessori esterni (24VDC) (F2)
Fusibile protezione circuito elettronico (F3)
Potenza trasformatore toroidale

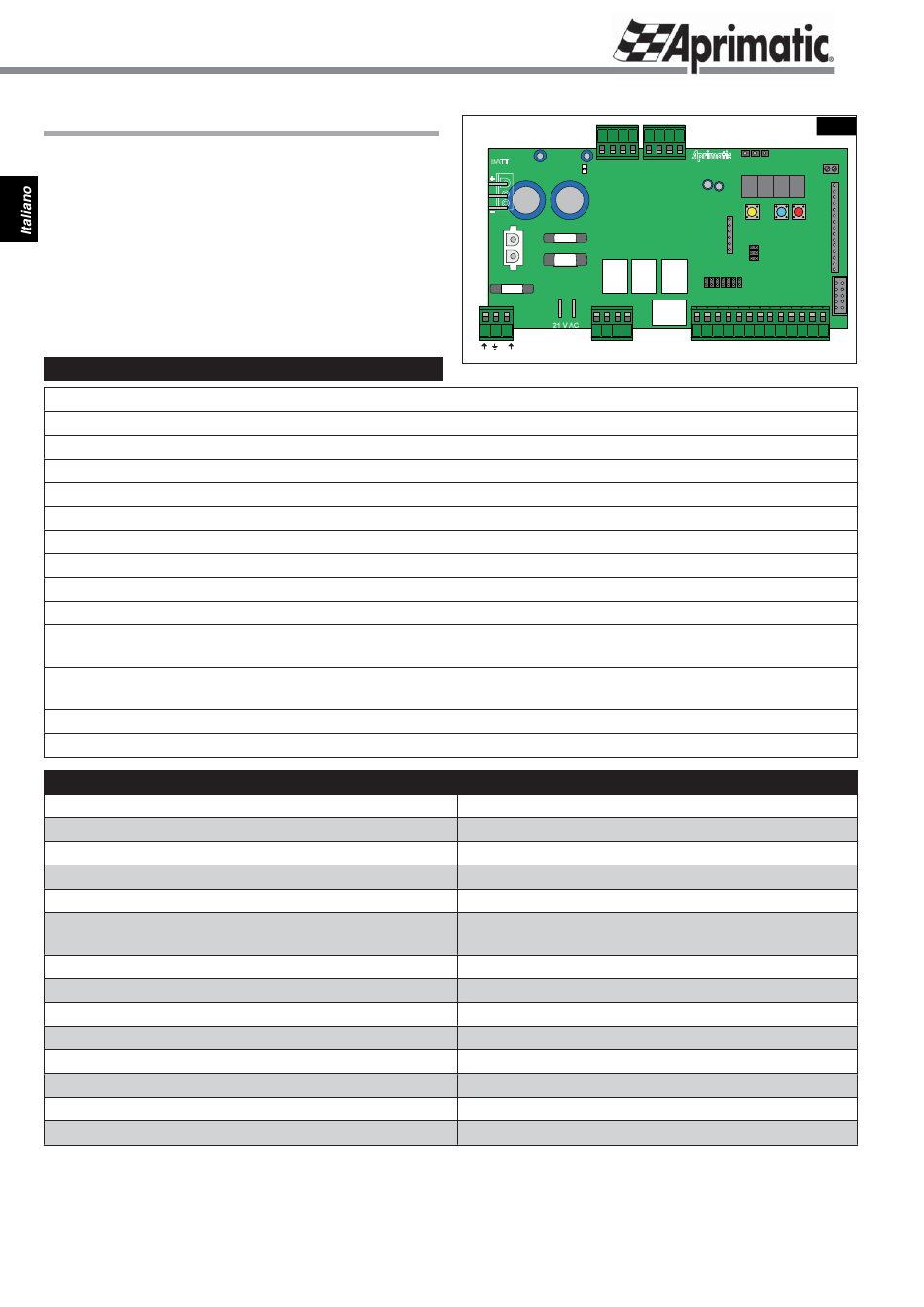

Scheda R1-24
BATT
4
DL1
J7
J10
+
FS3
FS5
FS4
-
F2
J6
F3
F1
FS1 FS2
M1 J3
21 V AC
M1
L N
230 VAC (±10 %)
50 Hz
24 VDC
800 mA
3 W
250 W
(con 2 motori e accessori collegati e in funzione)
-20°C +70°C
-20°C +85°C
MAX 95% non condensante
IP44 (solo se in contenitore IP44)
3,15 A intervento rapido
1 A intervento ritardato
8 A intervento rapido
250 VAC
- 4 -
CN2
3 2 1 4 3 2 1
DS1 DS2 DS3 DS4
J9
8 8 8 8
GIALLO BLU
J12
(ESC) (scorri)
J1
J4
M2 1 2 3 4 5 6 7 8 9
Fig.1
CN3
JRX
ROSSO
(OK)
CN1
10 11 12 13
