Características del equipo
1.1 DESCRIPCIÓN DEL PRODUCTO - DATOS
TÉCNICOS
R1-24 - equipo electrónico provisto de microprocesador,
proyectado para el accionamiento de 1 ó 2 motores con
encoder, alimentados a 24 V DC, hasta 250 W de potencia
máxima total.
El equipo capta los datos del sistema instalado mediante
la ejecución de un ciclo de autoaprendizaje, que defi ne la
confi guración de los parámetros de funcionamiento.
Con el objeto de adecuar del mejor modo posible el
comportamiento de la automatización a las necesidades
de cualquier tipo de servicio, se puede modificar la
programación de los parámetros de funcionamiento (todas
las regulaciones son digitales).
R1-24 puede suministrarse con radiorreceptor ya instalado.
Principales prestaciones
Autoaprendizaje del número de hojas; amplitud de la carrera; polaridad del motor; presencia de electrocerradura
●
Regulación electrónica de la velocidad - Umbrales de corriente con adaptación automática a las variaciones de
●
temperatura y roces
Reconocimiento del obstáculo (respuesta en función de la lógica programada: bloqueo de la hoja, inversión del
●
movimiento, etc.)
Disminución de la velocidad al acercarse al tope de apertura/cierre
●
Posibilidad de apertura peatonal (en una hoja)
●
Posibilidad de funcionamiento en modo "presencia operador" (habilitar el correspondiente parámetro) con by-pass
●
y dispositivos de seguridad
Posibilidad de funcionamiento paso-paso
●
Posibilidad de motores irreversibles con hojas cerradas (habilitar el parámetro cortocircuito)
●
Procedimiento de emergencia al volver la tensión
●
Memorización de los datos de programación en memoria Flash
●
Memorización de los datos en memoria EEPROM (estado de la cancela, posición espacial o angular de las hojas)
●
en caso de corte de corriente o de falta de baterías
Posibilidad de instalar dispositivos de control remoto: Receptor PL-Eco; Receptor Unico; DEC/A (descodifi cador
●
tag y teclado); GSM
Salida contador de ciclos GSM (impulso 500ms)
●
Contador de ciclos de funcionamiento para Mantenimiento programado
●
Datos técnicos
Tensión de alimentación monofásica
Frecuencia
Alimentación motores
Alimentación accesorios
Consumo del equipo en reposo
Consumo MÁX. equipo
Temperatura de funcionamiento
Temperatura de almacenamiento
Humedad relativa
Grado de protección
Fusible de protección primario transformador (F1)
Fusible de protección accesorios externos (24VCC) (F2)
Fusible de protección circuito electrónico (F3)
Potencia transformador toroidal

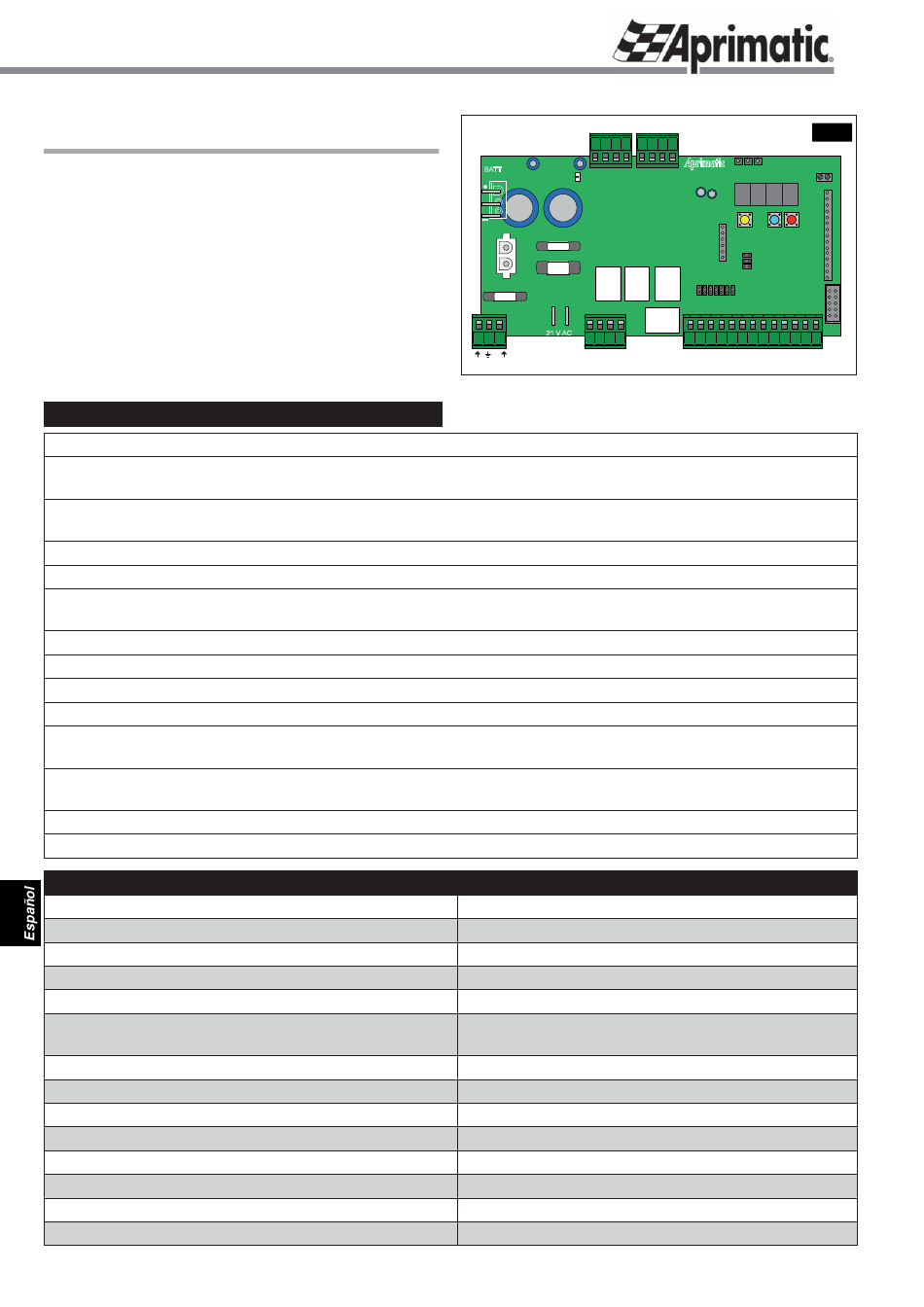

Tarjeta R1-24
BATT
4 3
DL1
J7
J10
+
FS3
FS5
FS4
-
F2
J6
F3
F1
FS1 FS2
M1 J3
21 V AC
M1
L N
230 Vca (±10 %)
50 Hz
24 Vcc
800 mA
3 W
250 W
(con 2 motores y accesorios conectados y funcionando)
-20°C +70°C
-20°C +85°C
MÁX. 95% sin condensación
IP44 (sólo en contenedor IP44)
3,15 A activación rápida
1 A activación retardada
8 A activación rápida
250 Vca
- 72 -
CN2
2 1 4 3 2 1
DS1 DS2 DS3 DS4
J9
8 8 8 8
J12
AMARILLO AZUL
(ESC) (recorrer)
J1
J4
M2 1 2 3 4 5 6 7 8 9 10 11 12
Fig.1
CN3
JRX
ROJO
(ACEPTAR)
CN1
13
