legenda:
: blocca e inibisce i segnali fi no a un comando di START
1
blocca
: blocca fi no a un comando di START che chiude
2
blocca
: blocca fi no a un comando di START che chiude ignorando il tempo di pausa
3
blocca
: blocca fi nché la fotocellula resta impegnata, ignorando il tempo di pausa
4
blocca
: se lo START viene inviato entro i primi 3" di pausa in apertura, blocca fi no a nuovo comando di START che chiude
blocca 5
: blocca fi nché la fotocellula resta impegnata, poi chiude
blocca 6
: blocca fi nché la fotocellula resta impegnata - al disimpegno della fotocellula avviene il completamento manovra
blocca 7
: BLOCCA fi no a nuovo comando di START che riapre
8
blocca
: BLOCCA il comando di START fi nché la fotocellula resta impegnata, poi chiude
9
blocca
: chiude ignorando il tempo di pausa
1
chiude
: riapre lentamente
riapre 1
: BLOCCA fi no a nuovo comando di START che riapre lentamente
riapre 2
6. FUNZIONALITÀ DEL SISTEMA DI CONTROLLO
6.1

GESTIONE DEI MOTORI

R1-24 dispone di uscite indipendenti per i motori. Quando viene collegato il solo Motore1 (applicazione in versione
monoanta) il sistema di controllo regola automaticamente il funzionamento opportuno.
In apertura il Motore2 ha un ritardo settato in fabbrica e regolabile in programmazione avanzata.
In prossimità dell'accostamento alle battute di arresto in chiusura e in apertura la velocità di movimento delle ante viene
ridotta in rapporto alla velocità massima.
6.2

DISPOSITIVI ATTIVABILI

Ingresso START (mediante pulsante con contatto N.O.
o mediante telecomando) - l'impulso START comanda
l'azionamento dell'automazione, apertura o chiusura,
in base allo stato in cui essa si trova e alla logica di
funzionamento settata.
Pulsante STOP (pulsante con contatto N.C.) - l'ingresso
STOP comanda l'arresto immediato delle ante nella
posizione in cui si trovano; per riprendere il movimento
occorre un impulso START. Lo STOP è prioritario su tutte le
funzioni e in qualsiasi fase di funzionamento.
Fotocellule in chiusura - l'intervento di queste fotocellule
è attivo solo in fase di chiusura; comanda l'arresto del
movimento per 1 sec. e la riapertura. Finché le fotocellule
sono impegnate, impediscono la chiusura.
Sicurezza in apertura con costa sensibile - ingresso di
sicurezza attivo in fase di apertura. Un ostacolo intercettato
in apertura mediante costa sensibile provoca una breve
inversione del movimento e poi l'arresto delle ante. Occorre
uno START per far completare la manovra interrotta (questa
movimentazione avverrà in modalità di sicurezza: velocità
rallentata e lampeggiante acceso con luce fi ssa).
NOTA: l'intervento della costa sensibile come sicurezza in
apertura è abilitato di default.
Sicurezza in apertura con fotocellule - un ostacolo
intercettato in apertura o in chiusura mediante le fotocellule
provoca l'arresto delle ante. Solo quando vengono liberate
le fotocellule il movimento riprende, dopo 1 sec. di attesa,
nella direzione interrotta.
NOTA: per il settaggio si vedano i parametri di programmazione
avanzata.
Lampeggiatore - per la segnalazione dello stato
dell'automazione (fi g.9).
Lampada spia - per la segnalazione remota dello stato
dell'automazione: • luce spenta
• luce accesa fi ssa automazione aperta o in fase di
apertura; • luce accesa con intermittenza
in fase di chiusura.
automazione chiusa;
automazione
- 15 -
Funzionalità del sistema di controllo

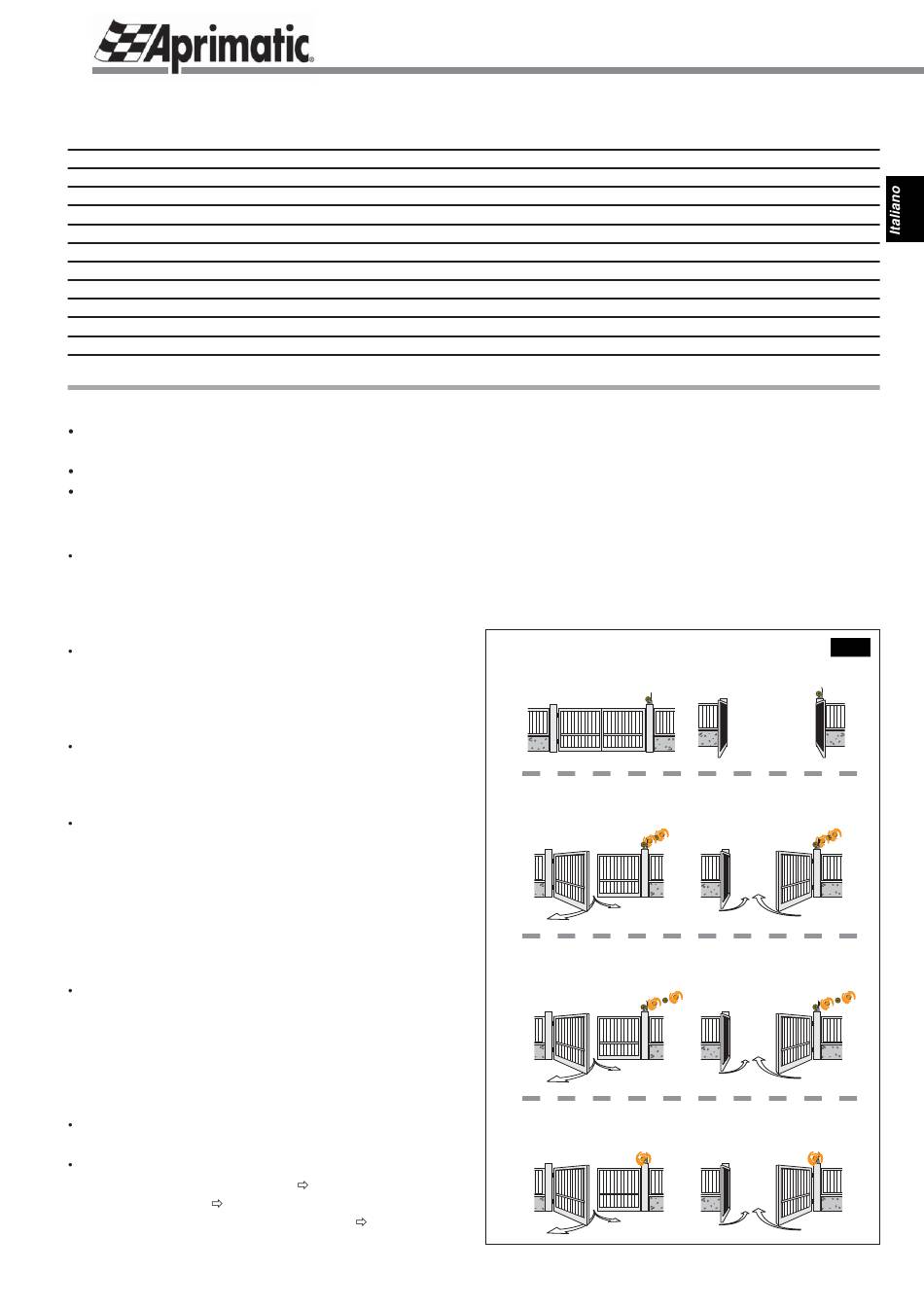

FUNZIONAMENTO del LAMPEGGIANTE
luce spenta = cancello chiuso, o in pausa aperto
luce intermittente = prelampeggio (se impostato)
o cancello in movimento (apertura o chiusura)
luce a intermittenza rallentata = cancello in movimento
in modalità black-out (con batteria)
luce accesa fissa = cancello in movimento in modalità
emergenza (dopo il riconoscimento di un ostacolo)
Fig.9
