Reset - Lógicas de funcionamiento
4.4 RESET DE LOS PARÁMETROS
Si se quieren restablecer los valores de fábrica (programación por defecto) de todos los parámetros programables hay
que realizar el RESET; para ello hay que proceder en uno de los 2 modos que se describen a continuación (A o B):
A:
Quitar la tensión
Presionar y mantener presionada la tecla AZUL y simultáneamente restablecer la tensión
Lrn
" " destellante: es necesario volver a realizar el autoaprendizaje, para ello:
Pulsar a la vez la tecla AMARILLA y la AZUL durante algunos segundos e iniciar el ciclo con un impulso de START.
O BIEN
B desde el menú de la programación BÁSICA:
recorrer los parámetros y confi rmar
destellante: es necesario volver a realizar el autoaprendizaje, para ello:
Pulsar a la vez la tecla AMARILLA y la AZUL durante algunos segundos e iniciar el ciclo con un impulso de START.
5.1 LÓGICAS DE FUNCIONAMIENTO
Durante el ciclo de funcionamiento el sistema cuenta con las siguientes señales:
impulso de STOP e impulso de START;
fotocélula para la seguridad en cierre;
dispositivo para la seguridad en apertura (fotocélula, perfi l de seguridad ...);
reconocimiento de un posible obstáculo en apertura o en cierre.
El funcionamiento de la automatización como respuesta a dichas señales depende de la lógica de funcionamiento
programada.
Según las confi guraciones predeterminadas (de fábrica) el sistema funciona en lógica automática.
A continuación se describen las restantes lógicas de funcionamiento disponibles y las respuestas a las señales según
la lógica programada.
LÓGICA AUTOMÁTICA (lógica por defecto) (
Empezando con la cancela cerrada, el ciclo completo de
funcionamiento es el siguiente:
impulso de START empieza la apertura de la hoja 1;
empieza la apertura de la hoja 2 (si estuviera
presente);
cuando ambas hojas están abiertas hasta el tope
mecánico (o fi nal de carrera), la cancela permanece
abierta durante el tiempo de pausa confi gurado;
a continuación la hoja 2 (si estuviera presente) empieza
a cerrarse;
transcurrido el tiempo de retraso de hoja confi gurado,
la hoja 1 también empieza a cerrarse.
En fase de apertura se ignoran los impulsos de START o
fotocélulas en cierre activadas.
En fase de cierre los impulsos de START o fotocélulas
en cierre activadas provocan de nuevo la apertura de las
hojas.
En el tiempo de pausa con la cancela abierta las fotocélulas
en cierre activadas mantienen la cancela parada hasta que
se desactivan.
1
LÓGICA 4 PASOS ( )
Empezando con la cancela cerrada, el ciclo completo
de funcionamiento es el mismo que el de la lógica
automática.
Si no se envía ningún impulso de START dentro de
los 3 seg. de pausa en apertura
automáticamente.
Si durante los primeros 3 seg. del tiempo de pausa
seleccionado se envía un impulso de START
permanece bloqueada en apertura y para que se cierre
hay que enviar otro impulso de START.
PSET
pulsando la tecla ROJA durante 3 seg.
0
.)
la cancela se cierra
la cancela
- 80 -
en la pantalla aparece "

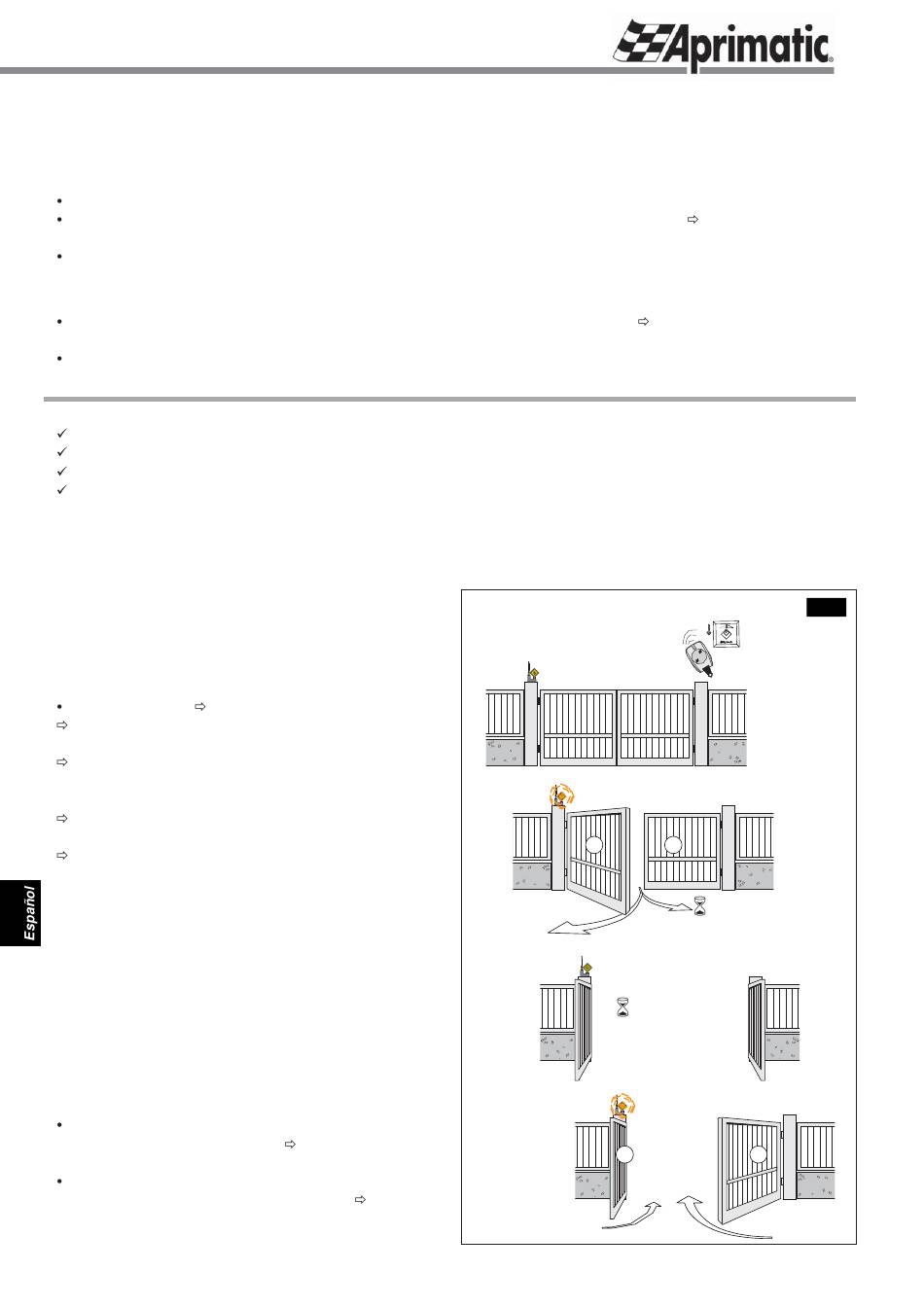

Lógica automática:
1
cancela cerrada
2
cancela abierta
1
3
cancela en apertura
tiempo de pausa
4
1
en la pantalla aparece
Lrn
Fig.8
impulso de START
2
3"
cancela en cierre
2
"
