Reset - Logiche di funzionamento
4.4

RESET DEI PARAMETRI

Se si desidera ripristinare tutti i parametri programmabili ai valori di fabbrica (default) occorre effettuare il RESET
procedendo in uno dei 2 modi di seguito descritti (A o B):
A:
Togliere tensione;
Premere e mantenere premuto il tasto BLU e contemporaneamente ripristinare la tensione
Lrn
" " lampeggiante: è necessario rieffettuare l'autoapprendimento, perciò:
Premere contemporaneamente i tasti GIALLO e BLU per qualche sec. e far avviare il ciclo con un impulso START.
OPPURE
B dal menu della programmazione BASE:
scorrere i parametri e confermare
lampeggiante: è necessario rieffettuare l'autoapprendimento, perciò:
Premere contemporaneamente i tasti GIALLO e BLU per qualche sec. e far avviare il ciclo con un impulso START.
5.1

LOGICHE DI FUNZIONAMENTO

Durante il ciclo di funzionamento il sistema è in grado di gestire i seguenti segnali:
impulso di STOP e impulso di START;
fotocellula per la sicurezza in chiusura;
dispositivo per la sicurezza in apertura (fotocellula, costa sensibile ...);
riconoscimento di un eventuale ostacolo in apertura o in chiusura.
Il funzionamento dell'automazione in risposta a tali segnali dipende dalla logica di funzionamento impostata.
Secondo le impostazioni di default (da fabbrica) il sistema funziona in logica automatica.
Di seguito sono descritte le ulteriori logiche di funzionamento disponibili e le risposte ai segnali in base alla logica
impostata.
LOGICA AUTOMATICA (logica di default) (
Partendo a cancello chiuso, il ciclo completo di
funzionamento è il seguente:
impulso di START inizia l'apertura dell'anta 1;
inizia l'apertura dell'anta 2 (se presente);
quando entrambe le ante sono aperte fi no a battuta
meccanica (o fi necorsa) il cancello resta aperto per il
tempo di pausa settato;
successivamente l'anta 2 (se presente) inizia a
richiudersi;
dopo il tempo di ritardo d'anta settato, anche l'anta 1
richiude.
In fase di apertura vengono ignorati impulsi di START o
fotocellule in chiusura impegnate.
In fase di chiusura impulsi di START o fotocellule in chiusura
impegnate provocano la riapertura delle ante.
Nel tempo di pausa a cancello aperto. le fotocellule in
chiusura impegnate mantengono il cancello fermo-aperto
fi nché non vengono liberate.
1
LOGICA 4 PASSI ( )
Partendo a cancello chiuso, il ciclo completo di
funzionamento è lo stesso che il logica automatica.
Se non viene dato alcuno START entro i primi 3
sec. di pausa in apertura
automaticamente.
Se nei primi 3 sec. del tempo di pausa selezionato viene
dato uno START il cancello resta bloccato in apertura e
per farlo richiudere è necessario un ulteriore START.
LOGICA AUTOMATICA SUPER (
Partendo a cancello chiuso, il ciclo completo di
funzionamento è lo stesso che il logica automatica.
L'impulso di START in qualunque fase di movimento
invertire la direzione di movimento del cancello, rendendo
possibile la chiusura a comando.
PSET
premendo il tasto ROSSO per 3 sec.
0
.)
il cancello si richiude
2
)
fa
- 12 -
il display visualizzerà "

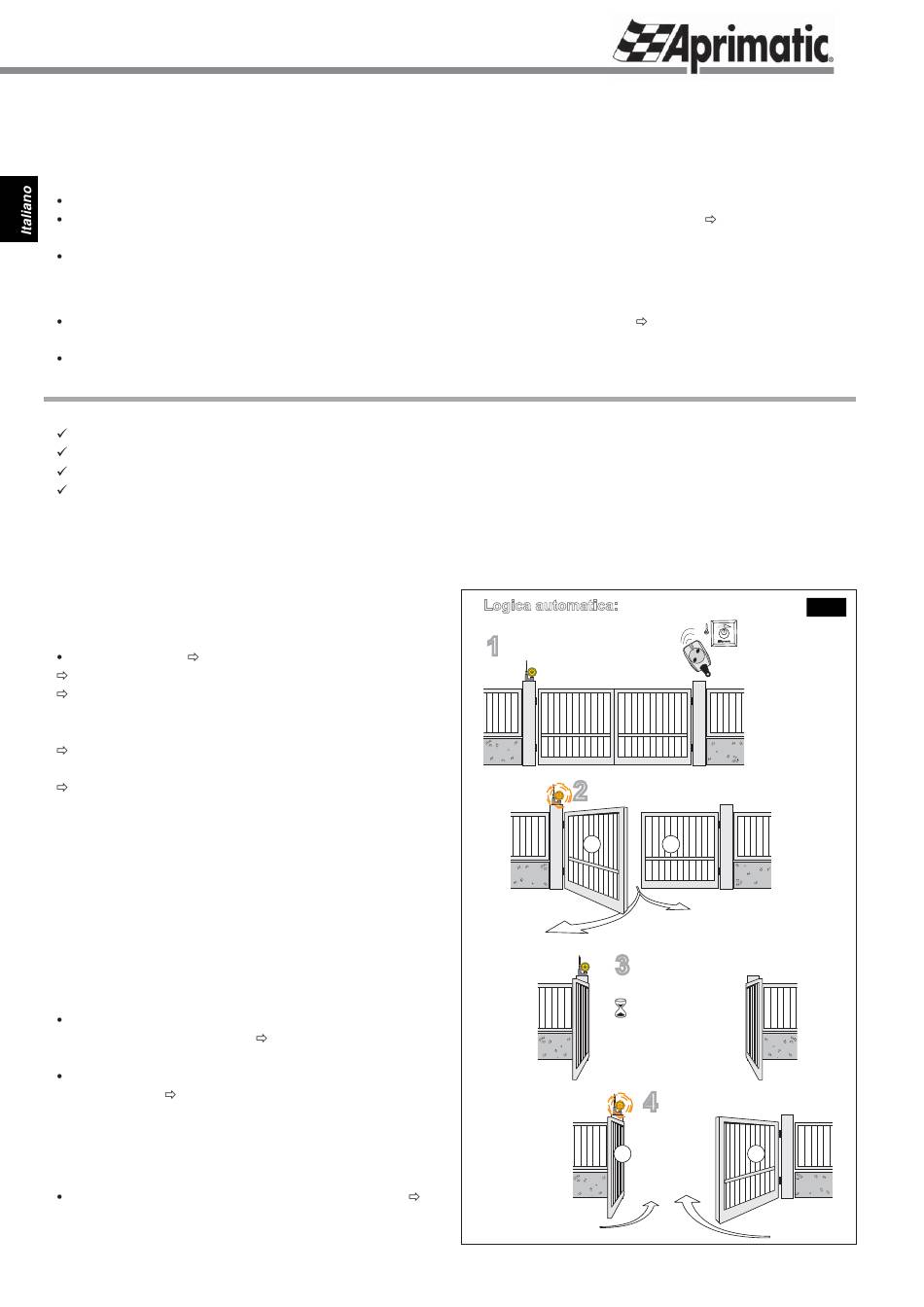

Logica automatica:
1
cancello chiuso
2
cancello in apertura
1
3
cancello aperto
tempo di pausa
4
1
il display visualizza
Lrn
Fig.8
impulso di START
2
cancello in chiusura
2
"
