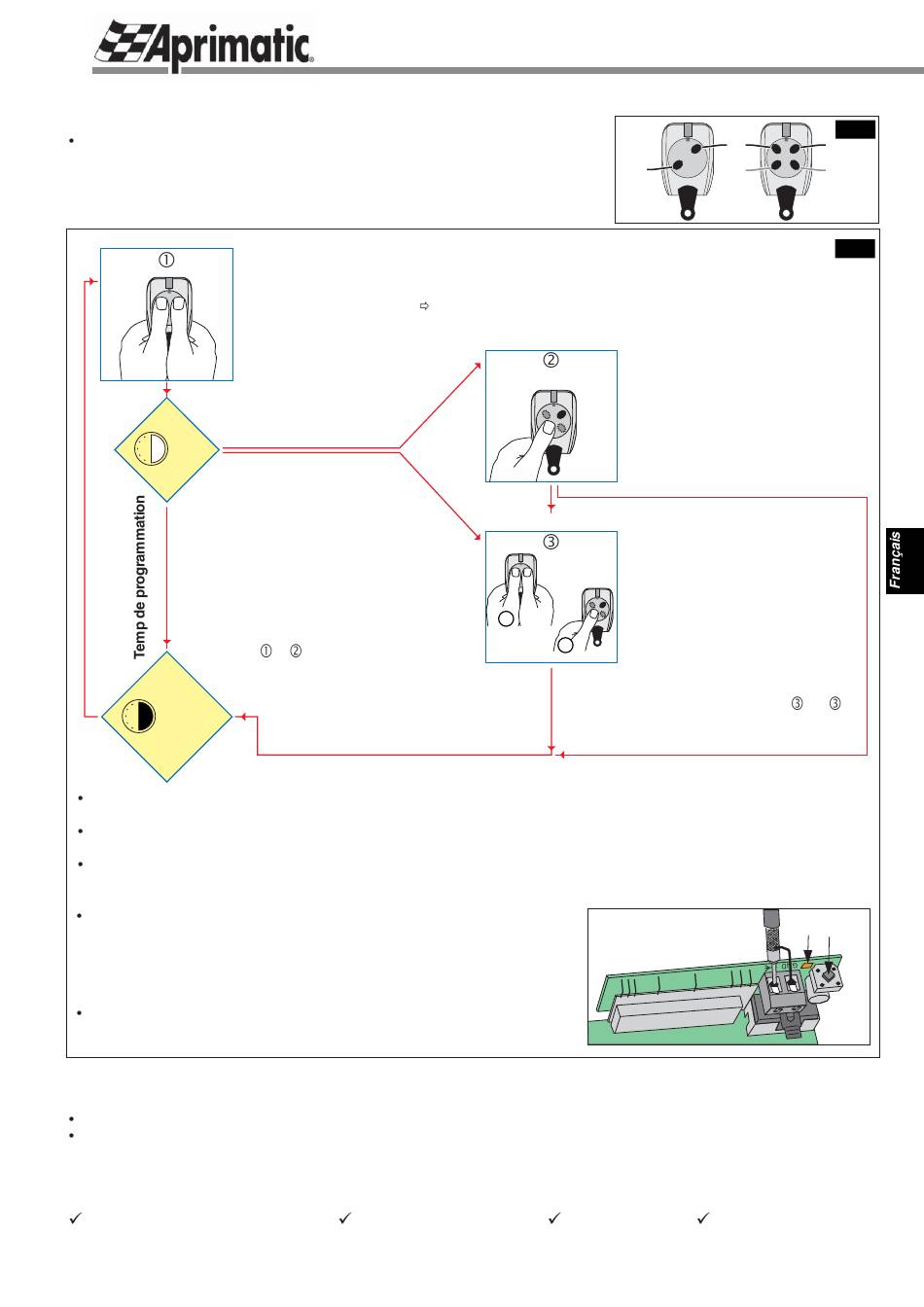

3.2 MÉMORISATION DES TÉLÉCOMMANDES
Pour l'identifi cation des télécommandes, suivre la procédure du par.3.2A ou
3.2B selon le récepteur utilisé. En fi n de mémorisation, le bouton 1 commande
la MARCHE et le bouton 2 l'OUVERTURE PIÉTON (Fig.5).
3.2A AVEC RÉCEPTEUR À DEUX CANAUX ENFICHABLE PL-ECO (Fig.6)
Activer l'apprentissage
30 s
Pendant ce temps de programmation, il est possible
de mémoriser la première télécommande et/ou
toute autre télécommande souhaitée.
L'état d'apprentissage se termine a bout des
30 s.
- opération confirmée par l'extinction de la led.
À partir de ce moment, toute nouvelle
mémorisation nécessite la réactivation de l'état
d'apprentissage, c'est-à-dire l'exécution des
phases
déjà mémorisée.
fin
Nota bene !
En cas de mise sous tension, la LED du récepteur clignote 7" (10 fois) puis s'éteint - effectuer la mémorisation
uniquement après l'extinction de la led.
Si aucune mémorisation n'a été effectuée au bout de 30 secondes, la LED s'éteint et la phase d'apprentissage se
termine.
Pour quitter la programmation, appuyer sur la touche RAZ du récepteur : toutes les mémorisations qui sont confi rmées
sont sauvegardées, toutefois ATTENTION : si l'une des touches d'une télécommande déjà mémorisée est enfoncée
en même temps que la touche RAZ, cette télécommande est annulée.
Pour EFFACER complètement la mémoire PL-ECO :
- couper l'alimentation du récepteur pendant au moins 30 s - alimenter
le récepteur en maintenant enfoncé le bouton de RAZ jusqu'à ce que la
LED s'éteigne (10 s) - au bout de quelques secondes, la LED commence
à clignoter puis s'éteint : toutes les télécommandes sont annulées. UNE
nouvelle programmation est alors possible.
Pour ANNULER une seule télécommande depuis PL-ECO :
- une fois le récepteur alimenté, maintenir enfoncée la touche de RAZ et
simultanément une touche quelconque de la télécommande à annuler.
3.2B AVEC RÉCEPTEUR MEMORY SYSTEM (RÉCEPTEUR UNICO)
ATTENTION ! Pour utiliser la Memory System (récepteur UNICO), retirer le récepteur PL-ECO.
Brancher le récepteur UNICO sur le connecteur CN1 (voir Schéma de la platine, Fig.3).
Effectuer la procédure d'apprentissage des télécommandes en suivant les instructions fournies avec le Récepteur UNICO.
3.3 ESSAIS DE FONCTIONNEMENT ET RÉGLAGES
Après avoir raccordé les opérateurs à la platine électronique et effectué les procédures d'auto-apprentissage, contrôler le
fonctionnement. Sur la base des normes de sécurité, il est possible de régler les paramètres suivants (voir par.Programmation) :
vitesse de mouvement des vantaux ;
manœuvre.
Mémorisation des télécommandes / Essais de fonctionnement et réglages
1 Presser tous les boutons de la première
télécommande à mémoriser (si la mémoire
du récepteur est vide) ou d'une
télécommande déjà mémorisée
d'apprentissage s'active pendant 30 s.
- opération confirmée par la led qui s'allume
d'une lumière fixe ; la led s'éteint à la fin du
temps de programmation en question.
et à l'aide d'une télécommande
seuil de détection obstacle ;
l'état
Mémorisation de la première télécommande
Mémorisation d'autres télécommandes
A
B
RÉCEPTEUR PL-ECO
temps d'approche ;
- 43 -
2 1
1 3
2 Presser un bouton quelconque de la
télécommande en question.
- opération confirmée par la led qui s'éteint
puis s'allume de nouveau d'une lumière
fixe.
3-A Presser tous les boutons d'une nouvelle
télécommande à mémoriser.
- opération confirmée par la led qui s'éteint
puis s'allume de nouveau d'une lumière fixe.
3-B Presser un bouton quelconque de cette
même télécommande.
- opération confirmée par la led qui s'éteint
puis s'allume de nouveau d'une lumière fixe.
Mémoriser au fur et à mesure chaque
télécommande supplémentaire en répétant
pour chacune d'elles les points A et B
dans les délais de programmation prévus.
LED RAZ
brève inversion en fi n de
Fig. 5
2
4
Fig. 6
