6. FONCTIONS DU SYSTÈME DE COMMANDE
6.1

GESTION DES MOTEURS

R1-24 dispose de sorties indépendantes pour les moteurs. Lorsqu'un seul Moteur1 est relié (application pour version
à un vantail), le système de commande règle automatiquement le fonctionnement approprié.
En phase d'ouverture, le Moteur2 a une temporisation paramétrée en usine et réglable dans le mode de programmation avancée.
À proximité des butées d'arrêt de fermeture et d'ouverture, la vitesse de mouvement des vantaux diminue par rapport
à la vitesse maximale.
6.2

DISPOSITIFS ACTIVABLES

Entrée MARCHE (via un bouton avec contact N.O. ou une télécommande) - l'impulsion de MARCHE commande l'actionnement
de l'automatisme en ouverture ou en fermeture, selon son état et le mode de fonctionnement sélectionné.
Bouton ARRÊT (bouton avec contact N.F.) - l'entrée ARRÊT commande l'arrêt immédiat des vantaux là où ils se trouvent ;
pour continuer le mouvement, il faut une impulsion de
MARCHE. L'ARRÊT a priorité sur toutes les fonctions et à
n'importe quel moment du fonctionnement.
Cellules photoélectriques en phase de fermeture
- l'intervention de ces cellules photoélectriques n'est
active qu'en phase de fermeture ; elle provoque l'arrêt du
mouvement pendant 1 s puis la réouverture. La fermeture
reste impossible tant que les cellules photoélectriques sont
interceptées.
Bord sensible comme sécurité en phase d'ouverture -
entrée de sécurité, active en phase d'ouverture. Un obstacle
intercepté par un bord sensible en phase d'ouverture
provoque une courte inversion du mouvement puis l'arrêt
des vantaux. Une commande de MARCHE est nécessaire
pour compléter la manœuvre interrompue (ce mouvement
aura lieu en mode de sécurité : vitesse ralentie et clignotant
allumé d'une lumière fi xe).
REMARQUE : l'intervention du bord sensible comme sécurité
en phase d'ouverture est activée par défaut.
Cellules photoélectriques comme sécurité en phase
d'ouverture - un obstacle intercepté en phase d'ouverture
ou de fermeture par les cellules photoélectriques provoque
l'arrêt des vantaux. Le mouvement reprend dans la même
direction uniquement lorsque les cellules photoélectriques
sont libérées, après 1 s d'attente.
REMARQUE : pour le réglage, consulter les paramètres de
programmation avancée.

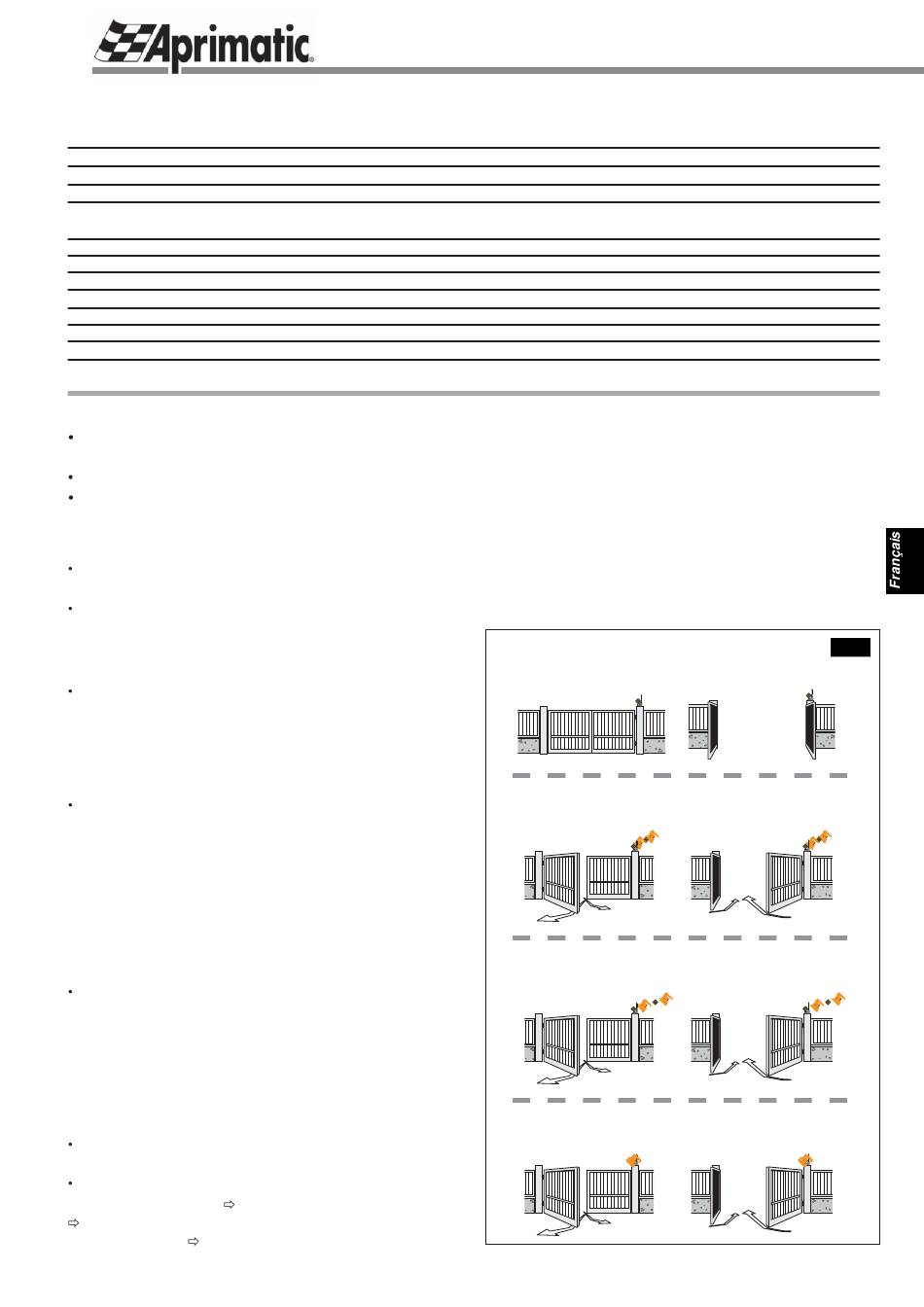

Clignotant - pour la signalisation de l'état de l'automatisme
(fi g.9).
Voyant - pour la signalisation à distance de l'état de
l'automatisme : • éteint automatisme fermé ;
automatisme ouvert ou en phase d'ouverture ;
par intermittence automatisme en phase de fermeture.
Fonctions du système de commande
Lumière éteinte = portail fermé, ou ouvert
lumière intermittente = préclignotement (si paramétré)
ou portail en mouvement (ouverture ou fermeture)
lumière intermittente de façon ralentie = portail en
mouvement en mode coupure secteur (sur batterie)
lumière allumée fixe = portail en mouvement en mode
urgence (après l'identification d'un obstacle)
• allumé fi xe
• allumé
- 49 -
FONCTIONNEMENT DU CLIGNOTANT
en phase de pause
Fig. 9
