  • Page 1 Les caractéristiques du produit peuvent être soumises à modifications sans préavis. Le présent document peut de ce fait ne pas correspondre exactement aux caractéristiques du produit. Instructions pour l’installation Licences et marques Le logotype "Aprimatic” est une marque déposée d’Aprimatic S.p.A. Imprimé en Italie...

  • Page 2: Table Des Matières

    économie de fonctionnement et une longue durée de vie du produit. Afin d'éviter des opérations incorrectes et de ne pas risquer d’accidents sérieux, lire attentivement ce manuel et respecter scrupuleusement les informations fournies. Domaine d’application Unité de commande pour motoréducteurs Aprimatic pour l’actionnement de portes basculantes ou barrières. Sommaire 1. DESCRIPTION 1.1 SCHEMA FONCTIONNEL DE L’UNITE DE COMMANDE...

  • Page 3: Installation

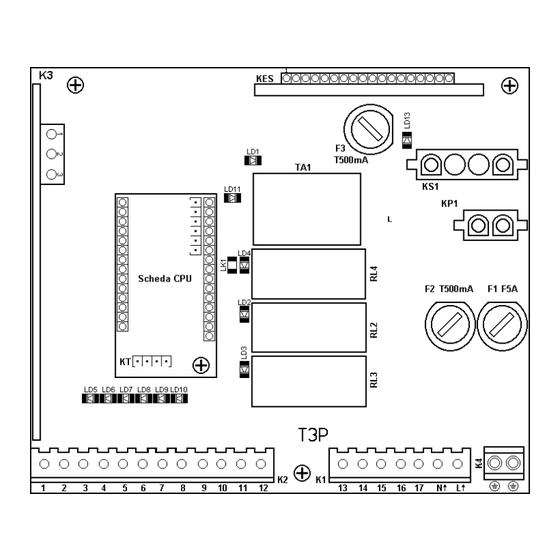

    Effecteur les branchements électriques selon le schéma de branchement suivant. 2. INSTALLATION ATTENTION L’installation du produit peut être effectuée seulement par du personnel technique qualifié du service après-vente et/ou de montage. + 24 Vcc ATTENTION L’installation électrique doit être réalisée conformément aux normes en Alimentation accessoires vigueur dans le pays d’installation.

  • Page 4: Mise En Service

    3. MISE EN SERVICE 3.3 PROGRAMMATION DU FONCTIONNEMENT N.B. : Les numéros entre crochets représentent l’affichage du programmateur concernant la Après avoir effectué le branchement en suivant les instructions fournies et vérifié avec soin toutes sélection de la logique de fonctionnement : le numéro 25 (2 chiffres à gauche) indique que l’on les connexions électriques, rétablir l’alimentation de réseau et vérifier que le système fonctionne est en train de sélectionner la logique de fonctionnement, les 2 numéros de droite (2 chiffres à...

  • Page 5: Préréglages / Sélections

    • Avec l’automatisme ouvert, une impulsion de DEPART provoque la fermeture (ou la 37 - COUP DE DEBLOCAGE (ON=1 /OFF=0) fermeture contrôlée). Fonction utilisée seulement pour portails battant s avec serrure électrique. • En phase de fermeture et/ou d’ouverture, une impulsion de DEPART arrête le mouvement et permet une ouverture partielle.

  • Page 6: Controle Du Fonctionnement

    En cas d’activation du pré-clignotement, cette sortie est activée pendant 3 secondes avant la commande du mouvement d’ouverture ou de fermeture. NOTE- Utiliser uniquement des clignotants à LEDs Série ET Aprimatic afin d’éviter la rupture de la sortie et, par conséquent, le mauvais fonctionnement du système.
