Installation - Parties mécaniques

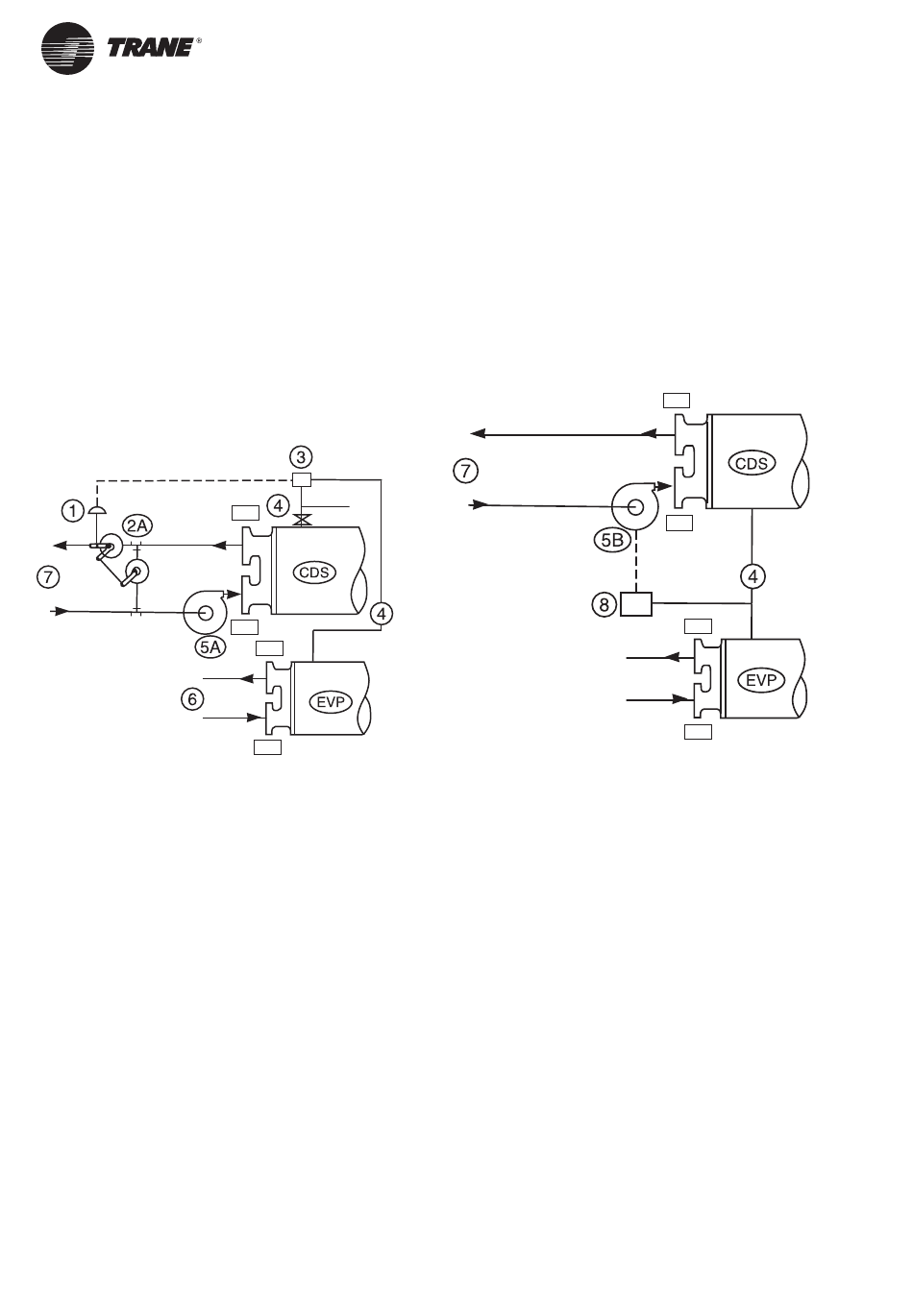

Dérivation du dispositif de refroidissement (Figure)
La dérivation du dispositif de refroidissement est
également une méthode de contrôle envisageable
lorsque les exigences de température du refroidisseur
peuvent être maintenues.
Avantage :
• Excellente régulation grâce au maintien d'un débit
d'eau constant dans tout le condenseur.
Inconvénient :
• Coûts plus élevés car une pompe dédiée est nécessaire
pour chaque refroidisseur lorsque la pression du
condenseur fait offi ce de signal de régulation.
Figure 6
26
CO
CI
EO
EI
Pompe à eau du condenseur avec entraînement à fréquence
variable (Figure)
Avantages :
• Possibilité de réduire les coûts de pompage. Contrôle
fi able de la température du dispositif de refroidissement.
• Coût initial relativement faible.
Inconvénient :
• Taux d'encrassement plus élevé du fait du ralentissement
de l'écoulement d'eau dans le condenseur.
Figure 7
1 = Servomoteur de vanne électrique
2A = vanne 3 voies ou 2 vannes à papillon
2B = 2 vannes papillon
3 = Interface de commande RTHD
4 = Ligne de pression du fl uide frigorigène
5A = pompe à eau du condenseur
5B = Pompe à eau du condenseur avec variateur de vitesse
6 = Vers/depuis la charge de refroidissement
7 = {167 }Vers/depuis le dispositif de refroidissement
8 = Interface de commande électrique
EI = Entrée de l'évaporateur
EO = Sortie de l'évaporateur
CI = Entrée du condenseur
CO = Sortie du condenseur
CO
CI
EO
EI
