Description du cycle
Le cycle de réfrigération pour le refroidissement
RTHF-RTWF peut être décrit à l'aide du diagramme de
pression-enthalpie représenté dans la fi gure. Ce schéma
indique le numéro des principaux états auxquels font
référence les paragraphes suivants. La fi gure est un
schéma type du circuit montrant la boucle d'écoulement
du fl uide frigorigène et celle du lubrifi ant.
L'évaporation du fl uide frigorigène se produit dans
l'évaporateur qui optimise la performance de transfert
de chaleur de l'échangeur thermique tout en minimisant
la quantité de charge de fl uide frigorigène nécessaire.
Une quantité dosée de liquide frigorigène pénètre dans
un circuit de distribution de l'enveloppe de l'évaporateur,
puis se répartit dans les tubes du faisceau de celui-ci.
Tout en refroidissant l'eau passant dans les tubes de
l'évaporateur, le fl uide frigorigène s'évapore. La vapeur
de fl uide frigorigène sort de l'évaporateur sous forme de
vapeur saturée (état n°1).
La vapeur de fl uide frigorigène générée dans l'évaporateur
passe dans l'extrémité aspiration du compresseur, où elle
pénètre dans le compartiment du moteur refroidi par
les gaz d'aspiration. Le fl uide frigorigène traverse le
moteur en le refroidissant, puis entre dans la chambre
de compression. Le fl uide frigorigène est compressé
dans le compresseur dans des conditions de pression de
refoulement. En même temps, du lubrifi ant est injecté
dans le compresseur pour deux raisons : (1) pour lubrifi er
les roulements à rouleaux et (2) pour colmater les petits
interstices entre les deux rotors du compresseur.
Immédiatement après le processus de compression,
le lubrifi ant et le fl uide frigorigène sont séparés à l'aide
d'un séparateur d'huile. La vapeur de fl uide frigorigène
sans huile pénètre dans le condenseur à l'État point 2.
L'aspect gestion de la lubrifi cation et de l'huile est traité
plus en détail dans les sections ci-après relatives à la
description du compresseur et à la gestion de l'huile.
RLC-SVX021A-FR
Principes de fonctionnement mécaniques
Dans l'enveloppe du condenseur, des chicanes répartissent
uniformément la vapeur de fl uide frigorigène comprimée
dans l'ensemble du faisceau de tubes. L'eau du dispositif
de refroidissement, circulant dans les tubes du condenseur,
absorbe la chaleur de ce fl uide frigorigène et la condense.
Après avoir quitté le fond du condenseur (point d'état 3),
le fl uide frigorigène pénètre dans un sous-refroidisseur
intégral où il est sous-refroidi avant de parvenir au
détendeur électronique (point d'état 4). La baisse de
pression entraînée au cours du processus d'expansion
provoque l'évaporation d'une partie du fl uide frigorigène
liquide. Le mélange de fl uide frigorigène liquide et gazeux
ainsi obtenu pénètre alors dans le système de distribution
de l'évaporateur (état n°5). La vapeur instantanée dégagée
par le processus d'expansion est acheminée en interne
jusqu'à l'aspiration du compresseur pendant que le fl uide
frigorigène liquide se répartit dans le faisceau de tubes de
l'évaporateur.
Le refroidisseur RTHF-RTWF accroît au maximum
l'effi cacité du transfert de chaleur de l'évaporateur tout
en réduisant au minimum la charge de fl uide frigorigène
nécessaire. Le détendeur électronique sert précisément à
doser le volume de fl uide frigorigène liquide destiné au
circuit de distribution de l'évaporateur.
Un dispositif de mesure du niveau de liquide surveille ce
niveau dans le condenseur et communique des informations
en retour au module de régulation Tracer UC800, lequel
commande le repositionnement du détendeur électronique
si nécessaire.

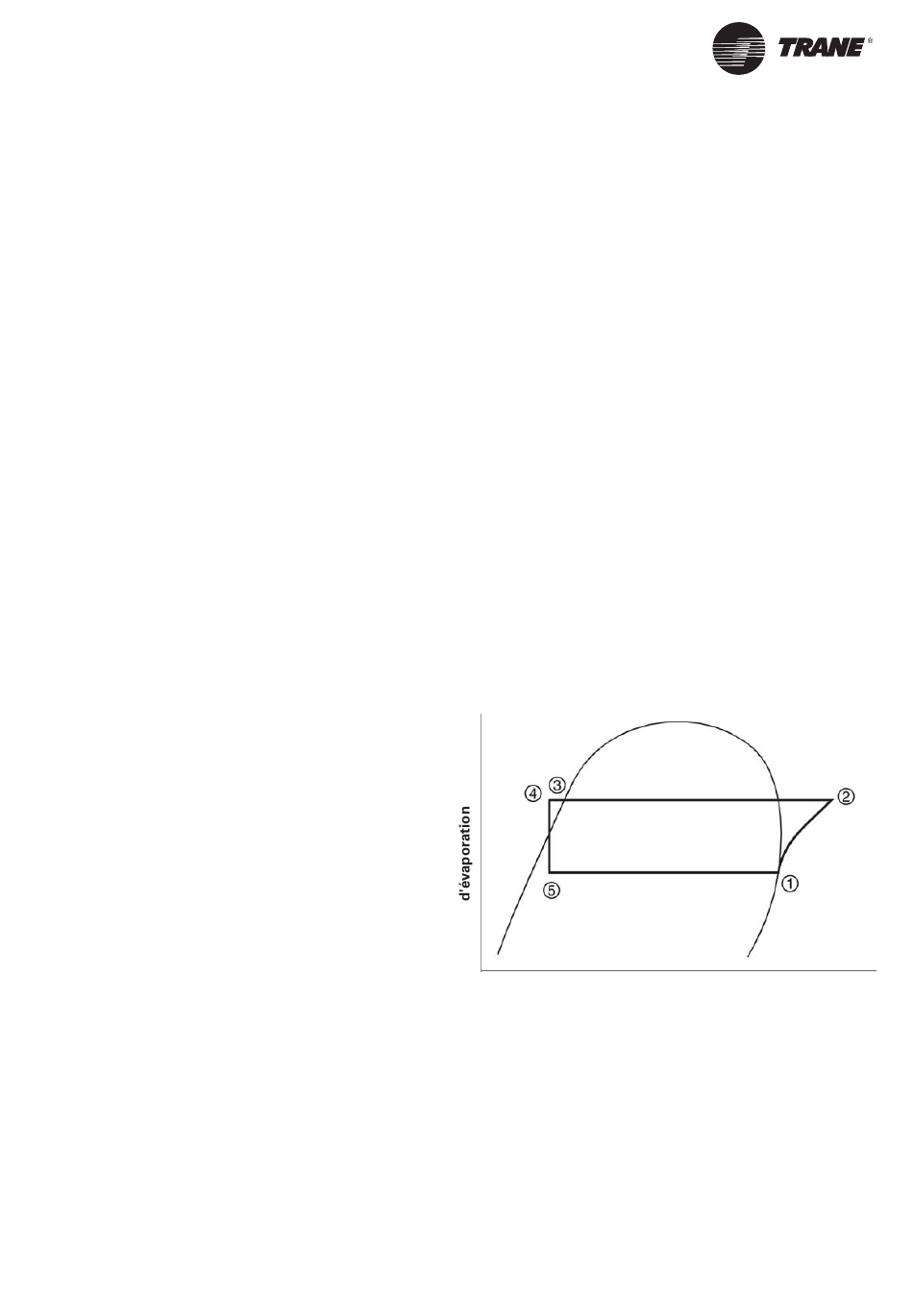

Figure 8 - Courbe pression/enthalpie
Conduite
Gaz
Enthalpie
35
