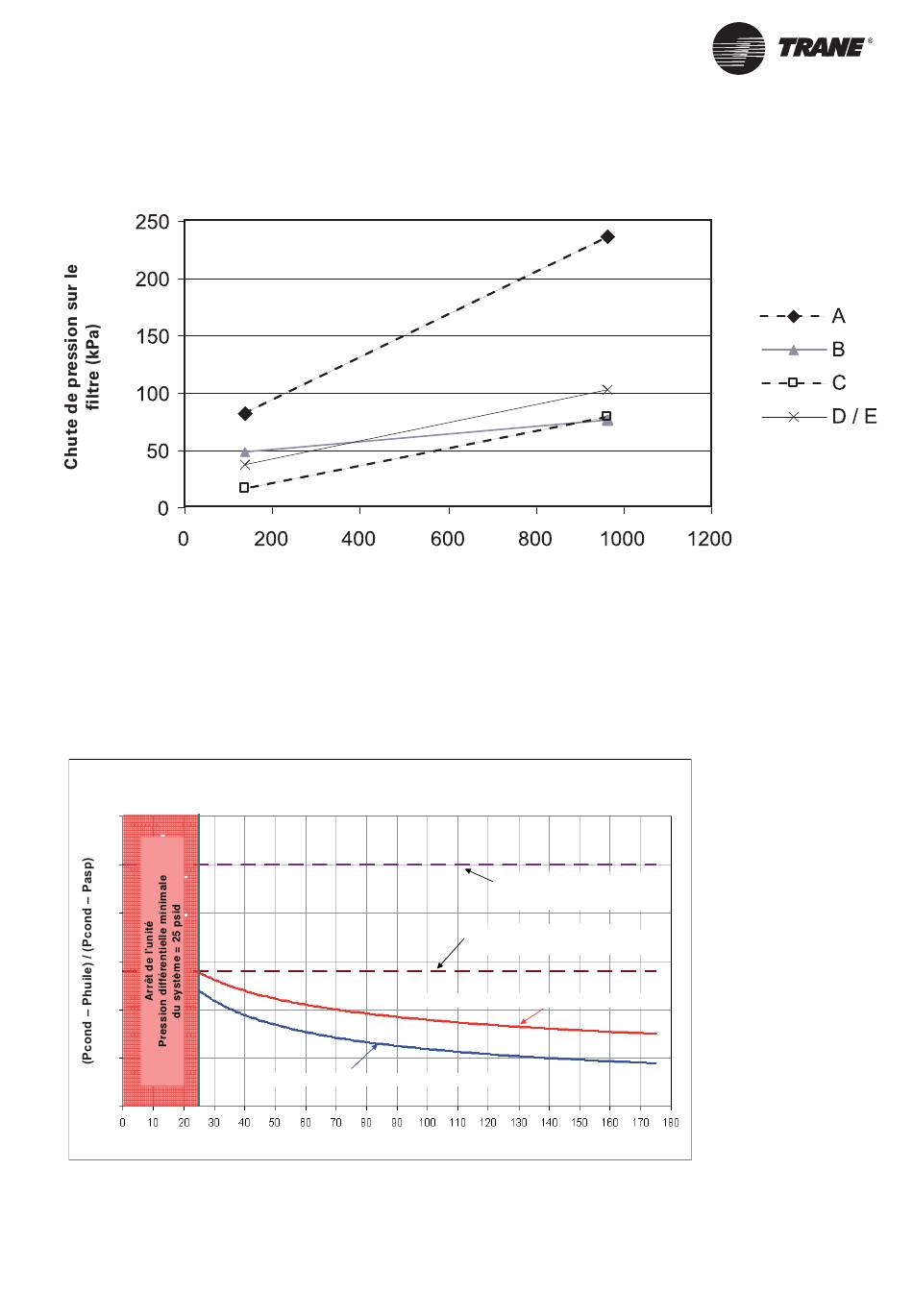

Figure 13 – Schéma de remplacement du fi ltre à huile de l'unité RTHF.
A = Perte de pression maximale
B = Compresseurs B
C = Compresseurs C
D/E = Compresseurs D et E
Figure 14 – Schéma de remplacement du fi ltre à huile de l'unité RTWF.
Filtre GP2 / RTWD propre contre remplacement de fi ltre recommandé Conduite
GP2 / RTWD Clean Filter Versus Recommended Filter Replacement
Line
Schéma de protection contre la pression de l'huile de l'unité CH530 RTWD
0,6
0,5
0,4
0,3
0,2
0,1
0
RLC-SVX021A-FR
Différentiel HP/BP (kPa)
CH530 RTWD Oil Pressure Protection Scheme
Clean Filter below this line
Nettoyez le fi ltre au-dessous de cette courbe
Pcond - Pasp
Start protection line for 1st
Courbe de protection du démarrage
2.5 minutes of operation
pendant les 2,5 premières minutes
de fonctionnement
Run protection line after 2.5
Ligne de protection du fonctionnement
minutes of operation
après 2,5 minutes de fonctionnement
Remplacement du fi ltre recommandé
Recommend replacing filter
Procédures d'entretien
