Installation - Parties mécaniques
Procédure de levage
AVERTISSEMENT
Équipement lourd !
Toujours utiliser un équipement de levage d'une capacité
dépassant le poids de levage de l'unité par un facteur
de sécurité adéquat. Suivez les instructions données
dans le document de manutention et de levage et dans
les documents contenus dans la trousse de fi ches livrée
avec l'unité. Le non-respect de cette consigne pourrait
entraîner des blessures mortelles.
ATTENTION
Dommages matériels !
N'utilisez jamais de chariot élévateur à fourche pour
déplacer l'unité. Le patin n'est pas conçu pour supporter
l'unité en un seul point, et l'utilisation d'un chariot
élévateur pourrait détériorer l'unité. Positionnez toujours
le palonnier de manière à éviter tout contact entre les
câbles et l'unité. Le non-respect de cette consigne pourrait
entraîner une détérioration de l'unité.
REMARQUE : en cas d'absolue nécessité, il est possible
de pousser ou de tirer le refroidisseur sur une surface
lisse à condition qu'il soit fi xé aux patins en bois prévus
pour l'expédition au moyen de boulons.
AVERTISSEMENT :
Patins d'expédition !
N'utilisez pas les trous fi letés du compresseur pour
le levage de l'unité. Ils ne sont pas prévus à cet effet.
N'enlevez pas les patins en bois (en option) avant que
l'unité ne soit à son emplacement fi nal. Ceci pourrait
occasionner des blessures graves ou la mort, ou
endommager l'équipement.
1. Une fois l'unité à son emplacement défi nitif, retirer les
boulons d'ancrage la fi xant sur les socles en bois (en
option).
2. Équiper correctement l'unité d'accessoires de levage,
puis la soulever par le haut ou par vérin (autre méthode
de déplacement). Utiliser les points indiqués sur
le schéma de montage qui est livré avec l'appareil.
Retirer les fi xations de base.
3. Installer les crochets dans les trous de levage prévus
sur l'unité. Attacher les chaînes de levage ou les câbles
aux connecteurs de chape. Chaque câble doit être assez
résistant pour soulever le refroidisseur.
4. Attacher les câbles au palonnier. Le poids de levage total,
la répartition du poids de levage et les dimensions de
palonnier requises levage du faisceau sont indiqués sur
le schéma de montage fourni avec chaque unité. La barre
transversale de poutre de levage doit être positionnée
de sorte que les câbles de levage ne touchent pas la
tuyauterie de l'unité ou le panneau électrique.
REMARQUE : la sangle anti-rotation n'est pas une chaîne
de levage, mais un dispositif de sécurité pour s'assurer
que l'unité ne bascule pas pendant l'opération de levage.
18
Autre méthode de déplacement
S'il est impossible de monter l'unité par le haut comme
indiqué sur les fi gures, l'unité peut également être
déplacée en soulevant chaque extrémité par action de
levier à une hauteur suffi sante pour pouvoir déplacer
un chariot sous le support de plaque de chaque tube.
Une fois correctement placée le chariot, l'unité peut être
déplacée jusqu'à son emplacement défi nitif.
AVERTISSEMENT : Installez une sangle anti-rotation
entre le palonnier et le compresseur avant de soulever
l'unité. Le non-respect de cette consigne pourrait, en cas
de rupture d'un câble, entraîner des blessures graves ou
la mort.
Les dessins de levage et de manutention sont inclus
dans la trousse de fi ches livrée avec l'unité.

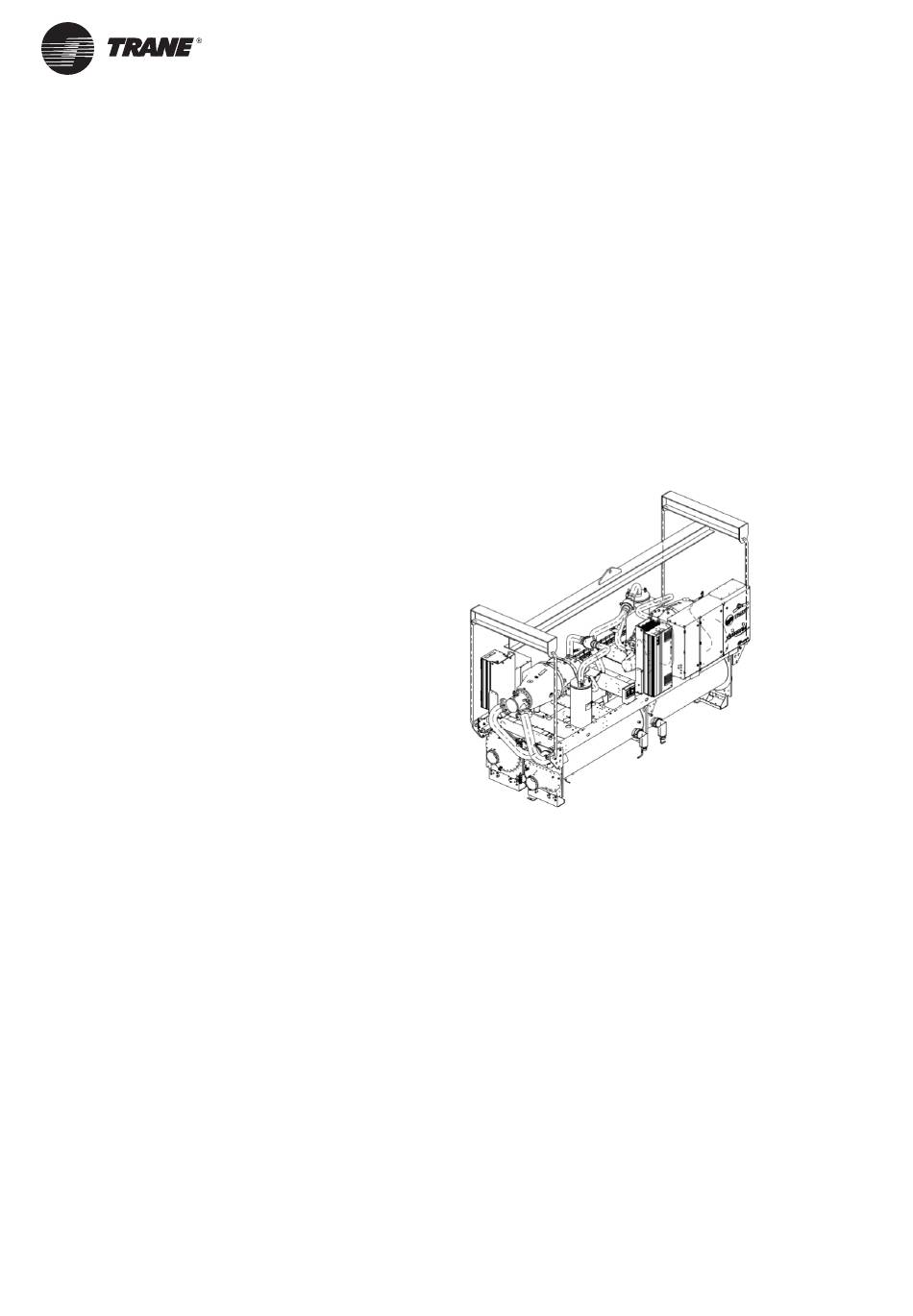

Figure 3 – Exemple de palonnier à utiliser pour lever les
unités RTHF-RTWF
Patins isolants
6. Les patins en élastomère livrés (en standard)
conviennent à la plupart des installations. Pour
en savoir plus sur les méthodes d'isolation en cas
d'installation sensible, consultez un ingénieur en
acoustique. Pour la version AFD, il est possible que
certaines fréquences de vibrations puissent être
transmises dans les fondations. Cela dépend de la
structure de bâtiment. Il est recommandé pour ces
situations d'utiliser des isolateurs en néoprène au
lieu de patins élastomères. Les dessins permettant
de localiser les patins d'isolation sont livrés avec la
trousse de fi ches.
7. Pendant le positionnement fi nal de l'unité, placer les
patins isolants sous l'évaporateur et les supports de
feuilles de tube de condenseur. Lever l'unité
8. L'unité est livrée avec des entretoises sur le support
du compresseur pour protéger les patins isolants du
compresseur au cours de l'expédition et pendant la
manipulation. Déposer ces entretoises avant de mettre
l'unité en marche.
9. Retirer les supports d'expédition et les entretoises du
(des) séparateur(s) d'huile.
Les dessins permettant de localiser les patins d'isolation
sont inclus dans la trousse de fi ches livrée avec l'unité.
