Principes de fonctionnement mécaniques
Schéma de circulation du fl uide frigorigène du RTHF et du RTWF
Le schéma de circulation du fl uide frigorigène des unités RTHF et RTWF est inclus dans la trousse de documents
associée au bon de commande de l'unité. L'exemple ci-dessous présente le schéma de circulation de liquide frigorigène
de l'unité RTHF .

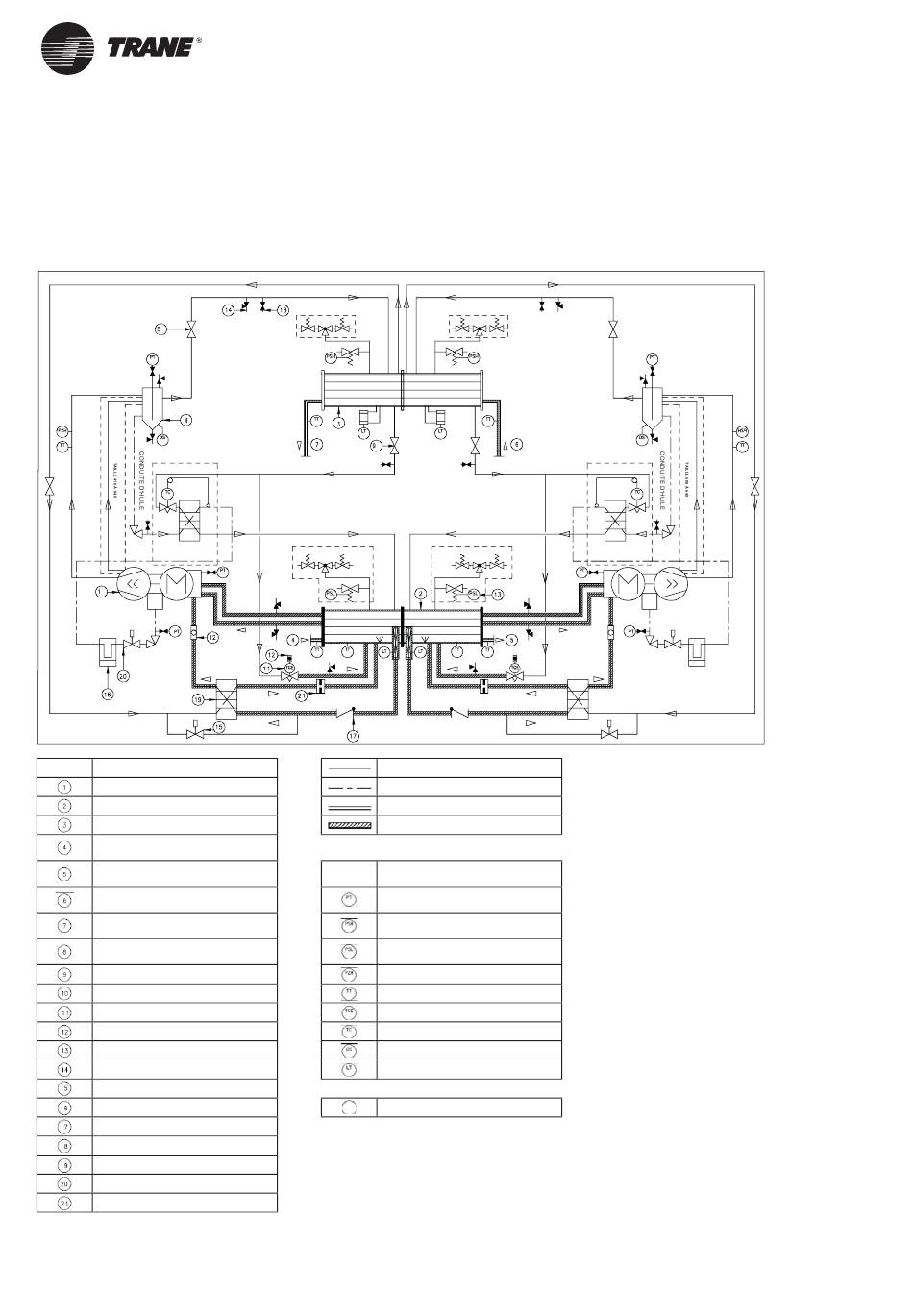

Figure 9 – L'exemple ci-dessous présente le schéma de circulation de liquide frigorigène de l'unité RTHF.
CIRCUIT 1
OPTION A
ÉLÉMENT DÉSIGNATION
COMPRESSEUR À VIS
ÉVAPORATEUR
CONDENSEUR REFROIDI PAR EAU
RACCORD DE L'ENTRÉE D'EAU DE
L'ÉVAPORATEUR
RACCORD DE LA SORTIE D'EAU DE
L'ÉVAPORATEUR
RACCORD DE L'ENTRÉE D'EAU DU
CONDENSEUR
RACCORD DE LA SORTIE D'EAU DU
CONDENSEUR
ROBINET DE SERVICE DE REFOULEMENT
ROBINET D'ARRÊT DE LIQUIDE
SÉPARATEUR D'HUILE
DÉTENDEUR ÉLECTRONIQUE
REGARD
SOUPAPE DE SURPRESSION
VANNE DE SERVICE
ÉLECTROVANNE
FILTRE À HUILE
CLAPET ANTI-RETOUR
VANNE SCHRAEDER
RETOUR D'HUILE BPHE
SOLÉNOÎDE D'HUILE PRINCIPALE
ÉTRANGLEUR
36
OPTION B OPTION B
OPTION C
LIGNE FRIGORIFIQUE
CONDUITE D'HUILE
CONDUITE D'EAU GLACÉE/CHAUFFÉE
ISOLATION
ÉLÉMENT DÉSIGNATION
CAPTEUR DE PRESSION
SOUPAPE DE SURPRESSION HAUTE
PRESSION
SOUPAPE DE SURPRESSION BASSE
PRESSION
PRESSOSTAT HAUTE PRESSION
SONDE DE TEMPÉRATURE
DÉTENDEUR ÉLECTRONIQUE
DÉTENDEUR
CAPTEUR OPTIQUE
CAPTEUR DE NIVEAU DE LIQUIDE
MONTÉ LOCALEMENT
OPTION A REFROIDISSEUR D'HUILE AUXILIAIRE
OPTION B SOUPAPE DE SURPRESSION SIMPLE OU DOUBLE POUR CONDENSEUR
OPTION C SOUPAPE DE SURPRESSION SIMPLE OU DOUBLE POUR ÉVAPORATEUR
CIRCUIT 2
OPTION A
OPTION C
