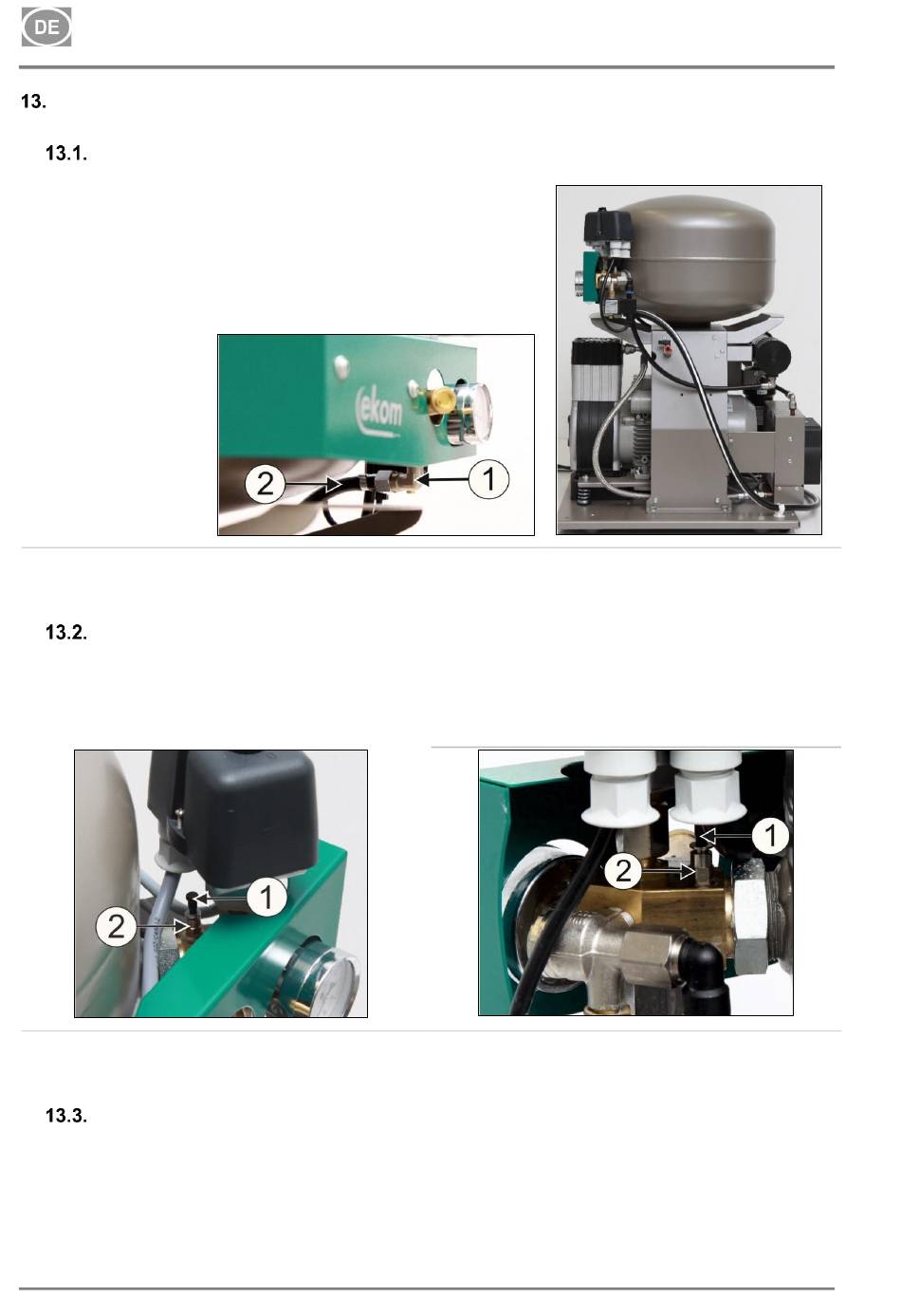

PNEUMATISCHE ANSCHLÜSSE
Anschluss an den Druckluftausgang
Die Druckleitung (2) ist am Druckluftauslass (1) am
Kompressor befestigt. Führen Sie den Schlauch zum
Druckluftverteiler oder direkt zum Dental-Set.
Führen Sie den Druckschlauch bei Kompressoren mit
Schrankmontage durch die Öffnung an der Rückwand des
Gehäuses. (Abb. 8)
Verbinden des Gehäuse-Druckmessers mit dem Kompressor
Entfernen Sie den Stopfen (1) von den Gewinden (2) am Druckluftblock des Kompressors.
Verbinden Sie das Gehäuse - Druckmesserschlauch mit dem Kompressor.
Anschluss des Kondensatbehälters
• Schließen Sie bei Kompressoren mit Trocknern den Kondensatablaufschlauch (1) an den
Kondensatbehälter an.
• Führen Sie bei Kompressor-Modellen mit Trockner den Schlauch (1) durch die Öffnung an der
Rückwand des Gehäuses und verbinden Sie ihn mit dem Behälter.
