DK50 PLUS, DK50 2V
Nebezpečí poškození pneumatických částí.
Vzduchové hadice nesmí být zlomené.

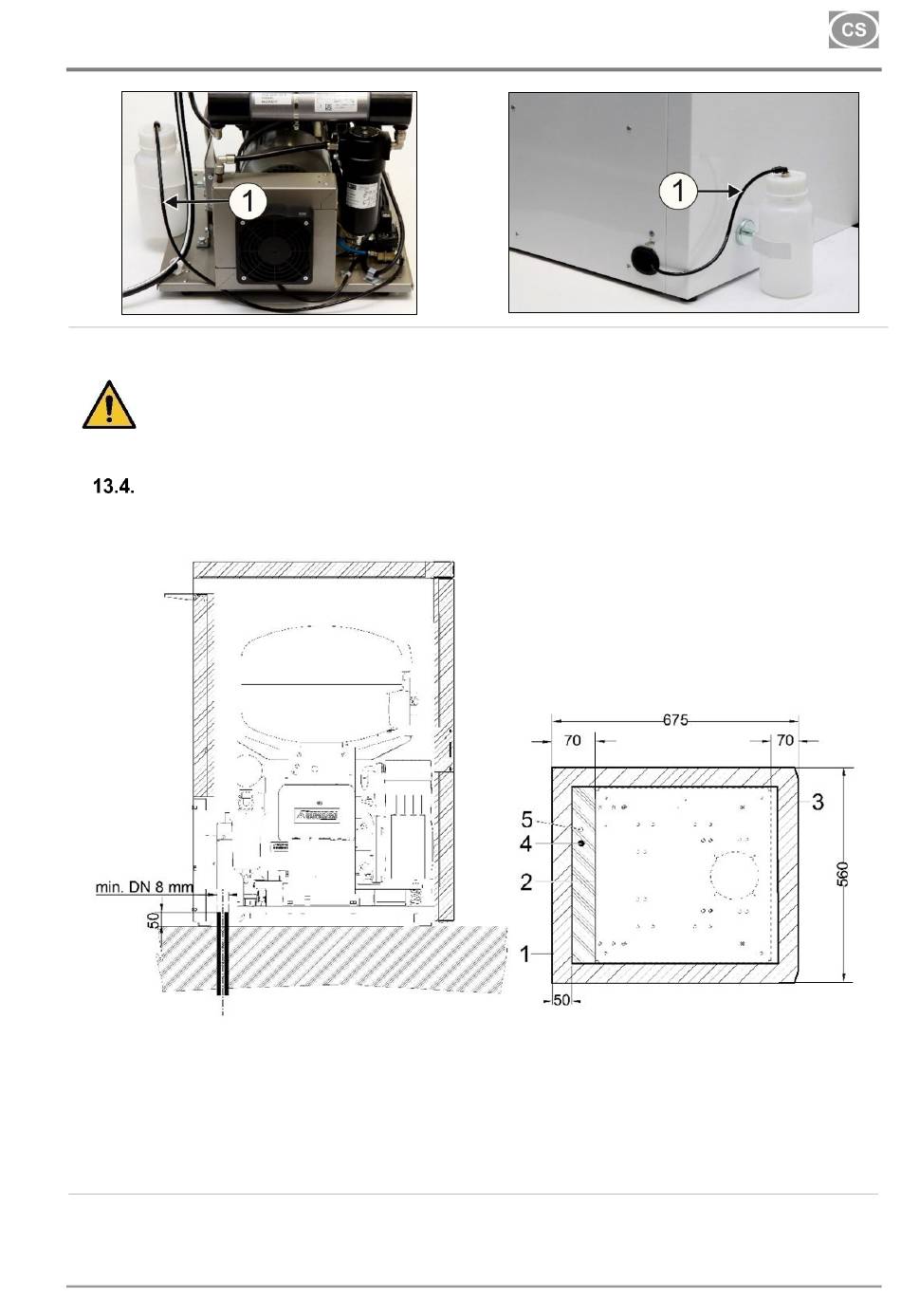

Instalace do podlahy
Kompresor zapojte pomocí předem připravených rozvodů v podlaze podle instalačního plánu.
1 - Obrys skříňky
2 - Obrys základny
3 - Přední část – dveře
4 - Přípojka stlačeného vzduchu G3/8"
5 - Přívod napájecího napětí:
230V/50(60)Hz
3x400V/50Hz
02/2023
3Gx1.0x4000
5Gx1.0x4000
- všechny rozměry jsou v milimetrech
- vzdálenost od stěny min. 100 mm
- 307 - NP-DK50 PLUS, 2V-18_02-2023-MD
Obr. 8
Obr. 9
