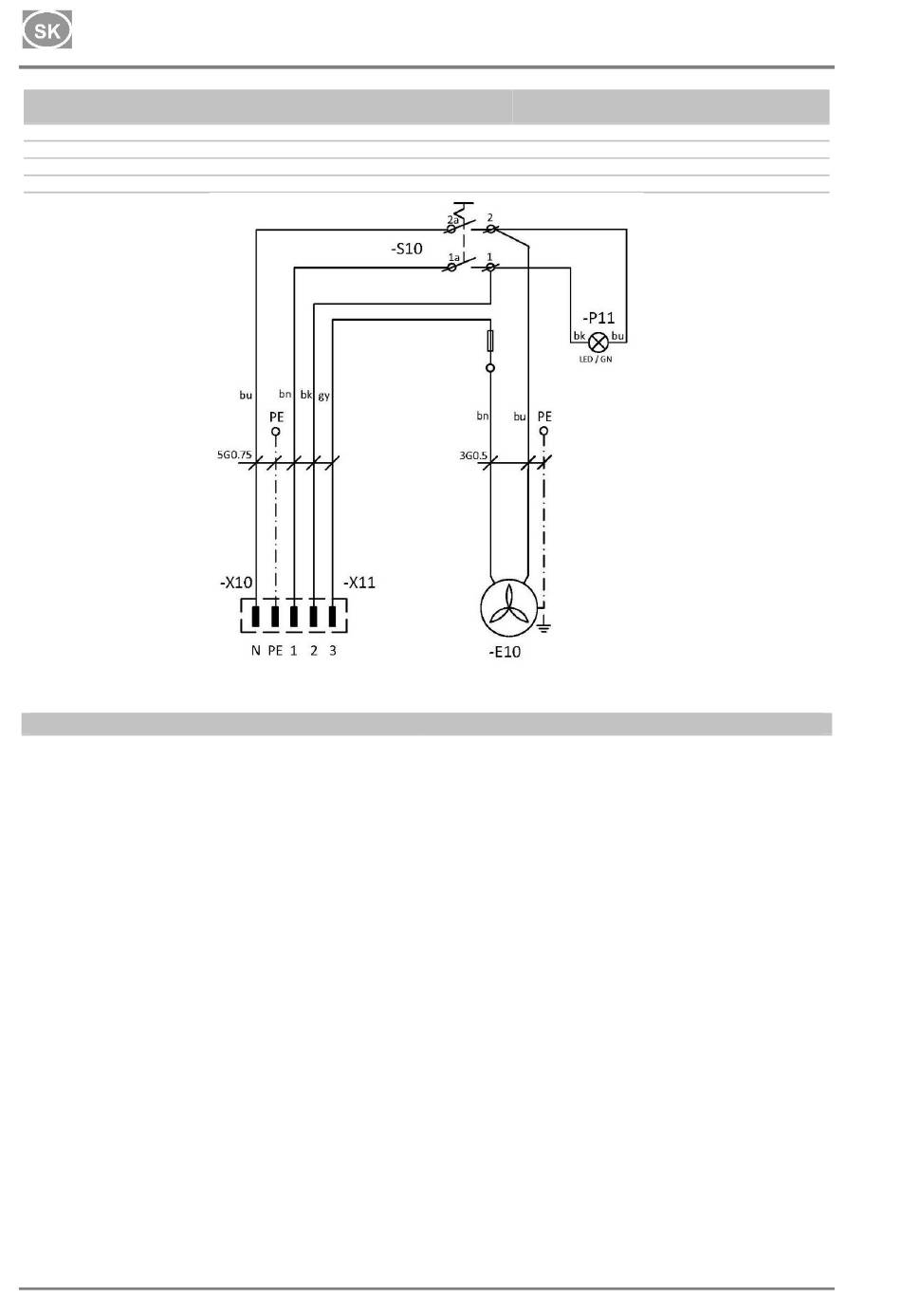

Skrinka kompresora
1/N/PE 230V, 50 Hz
230 V, 50 Hz, 230 V, 60 Hz
115V 60 Hz
ELEKTRICKÝ PREDMET TR. 1
Popis k elektrickým schémam:
M1 Motor kompresora
Ventilátor kompresora
E1
Ventilátor sušiča
E2
Odľahčovací ventil
M10
Teplotný spínač
B2
Ventilátor skrinky
E10
X10,X2 Konektor
Istič
F11
Stykač
Q11
Poznámka :
- Počítadlo hodín montované len pre prevedenie 8-10bar
P21*
- Mostík zapojiť iba pri kompresore bez skrinky (kap.19.10)
J**
- Prevedenie platí len pre DK50 2V, DK50 2V S
***
NP-DK50 PLUS, 2V-18_02-2023-MD
Kondenzátor
C1
Tlakový spínač
B1
X1 Svorkovnica
Istiaci vypínač
F1
Ventil odvodu kondenzátu
M4
Počítadlo hodín
P21*
Vypínač
S10
P11 Kontrolka
zásuvka
X2
- 266 -
DK50 PLUS, DK50 2V
02/2023
