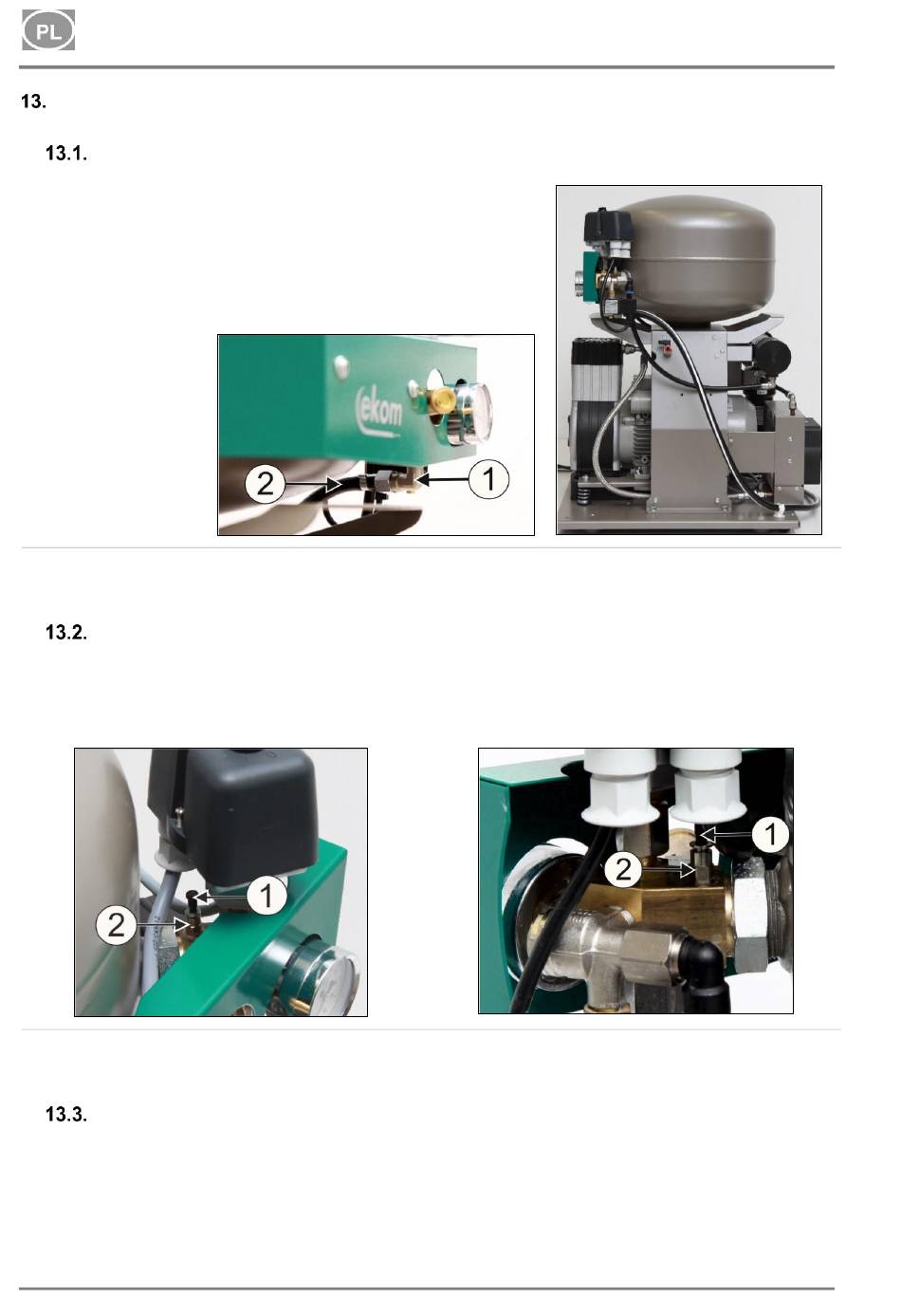

POŁĄCZENIA PNEUMATYCZNE
Podłączanie do wylotu sprężonego powietrza
Przewód ciśnieniowy (2) należy podłączyć do wylotu
sprężonego powietrza (1) sprężarki. Poprowadzić przewód do
kolektora sprężonego powietrza lub bezpośrednio do modułu
stomatologicznego.
Poprowadź wąż ciśnieniowy przez otwór w tylnej ściance
obudowy sprężarki z obudową. (rys. 8)
Podłączanie miernika ciśnienia w obudowie do sprężarki
Odkręć korek (1) z końcówek (2) na bloku pneumatycznym sprężarki. Podłączyć wąż
ciśnieniomierza obudowy do gwintowanego łącznika.
Montaż naczynia na kondensat
• W przypadku sprężarki z osuszaczem podłącz przewód spustowy (1) do naczynia na kondensat.
• Poprowadź wąż (1) przez otwór w tylnej ścianie obudowy sprężarki z osuszaczem i podłącz go
do naczynia.
NP-DK50 PLUS, 2V-18_02-2023-MD - 214 -
DK50 PLUS, DK50 2V
Rys. 6
Rys. 7
