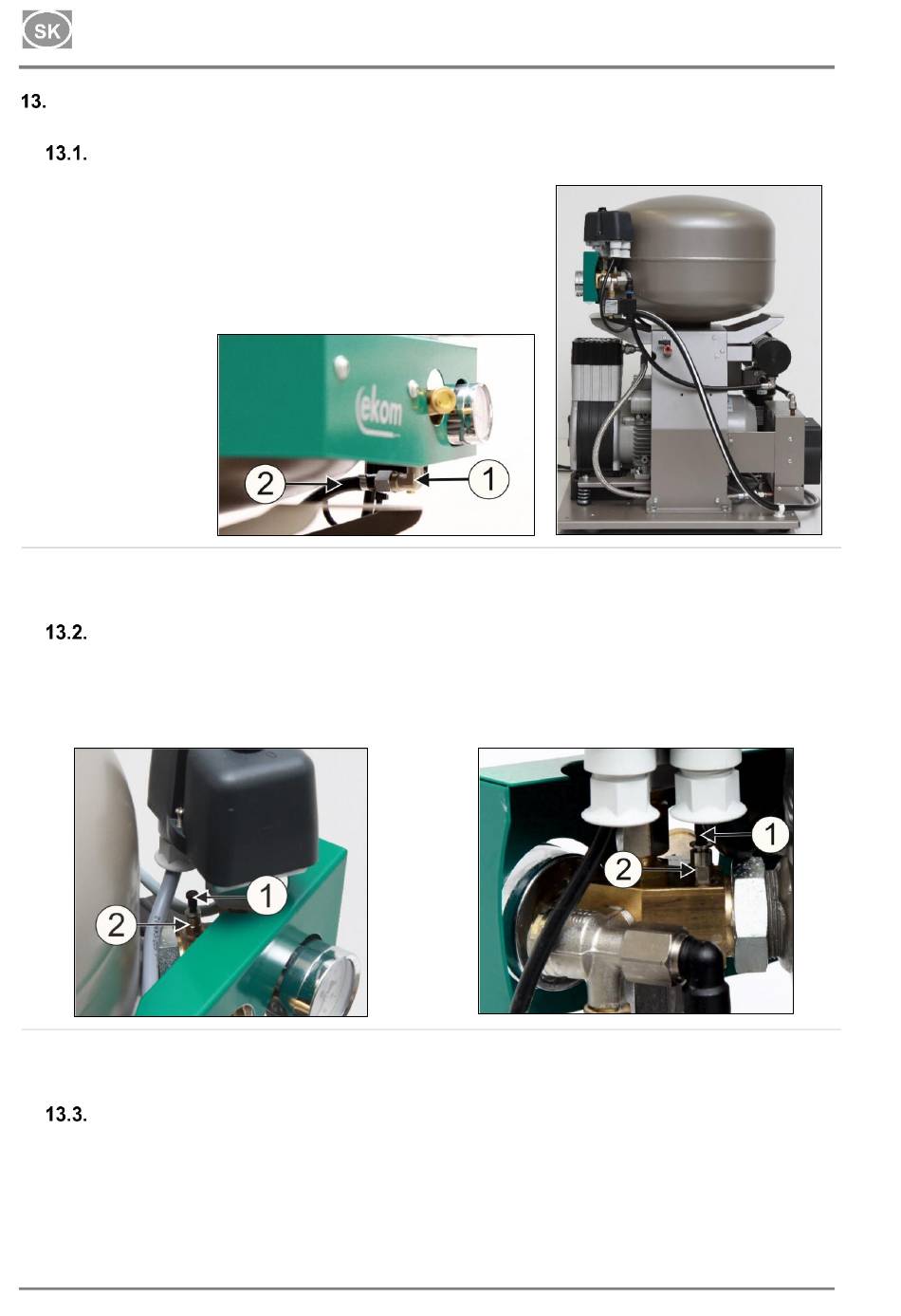

PNEUMATICKÉ PRIPOJENIE
Pripojenie k výstupu stlačeného vzduchu
Na výstup stlačeného vzduchu (1) kompresora pripojiť tlakovú
hadicu (2). Hadicu viesť k pneumatickému rozvodu alebo
priamo k spotrebiču – stomatologickej súprave.
Pri kompresore v skrinke vyviesť tlakovú hadicu cez otvor v
zadnej stene skrinky. (Obr. 8)
Pripojenie tlakomera skrinky ku kompresoru
Odstrániť zátku (1) zo skrutkovania (2) na pneumatickom bloku kompresora. Hadičku tlakomera
skrinky pripojiť ku skrutkovaniu.
Pripojenie nádoby na kondenzát
• Pri kompresore so sušičom pripojiť hadičku (1) k nádobe na zber kondenzátu.
• Pri kompresore so sušičom v skrinke vyviesť hadičku (1) cez otvor v zadnej stene skrinky
a pripojiť k nádobe.
NP-DK50 PLUS, 2V-18_02-2023-MD - 260 -
DK50 PLUS, DK50 2V
Obr. 6
Obr. 7
