ELEKTRICKÉ ZAPOJENÍ
• Výrobek se dodává s kabelem zakončeným zástrčkou s ochranným kontaktem.
• Zásuvka musí být z bezpečnostních důvodů dobře přístupná, aby bylo možné výrobek v případě
nebezpečí bezpečně odpojit od sítě.
• Příslušný proudový okruh musí být v rozvodu elektrické energie jištěný minimálně na 16 A.
Je nezbytně nutné respektovat místní elektrotechnické předpisy. Napětí sítě
a frekvence musí souhlasit s údaji na štítku přístroje.
Elektrický kabel se nesmí dotýkat horkých částí kompresoru. Riziko úrazu
elektrickým proudem!
Elektrický kabel pro připojení na elektrickou síť nesmí být zlomený.

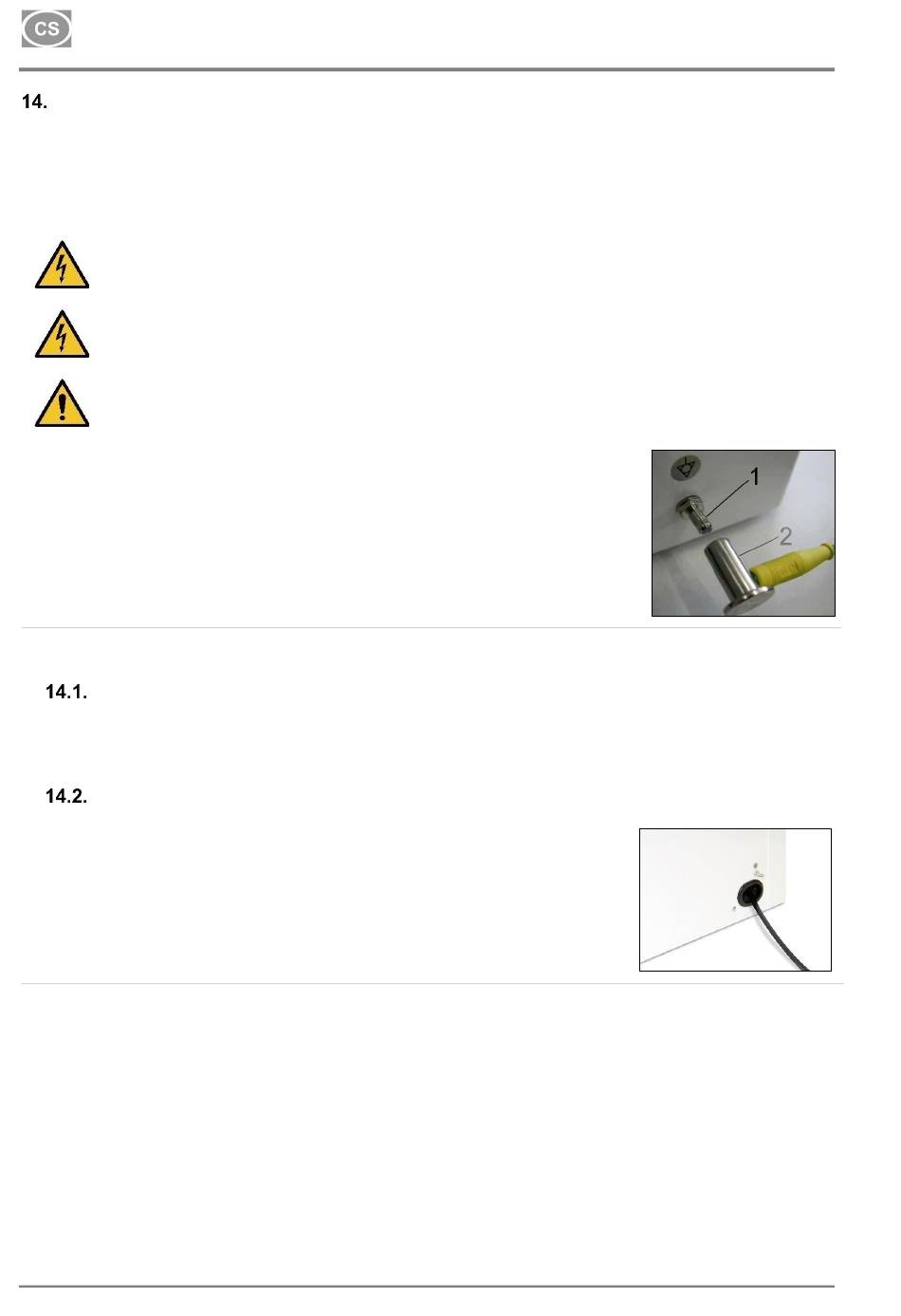

• Kolík pro ekvipotenciální pospojování 6 mm (1) propojte s rozvodem
podle platných elektrotechnických předpisů. Zásuvka ekvipotenciálního
pospojování (2) je doplňkové příslušenství a není součástí základního
balení výrobku. (Obr. 10)
Zapojení kompresoru bez skříňky
•
Síťovou zástrčku zapojte do síťové zásuvky.
•
Kompresor je připravený k provozu.
Zapojení kompresoru ve skříňce
• U kompresoru ve skříňce vyveďte síťový kabel přes otvor v zadní
stěně skříňky.
• Skříňku elektricky připojte ke kompresoru pomocí kabelu s konektorem (1) do zásuvky (2). (Obr.
12)
• Skříňku elektricky odpojte od kompresoru vytáhnutím konektoru (1) ze zásuvky s uvolněnou
západkou.
