DK50 PLUS, DK50 2V

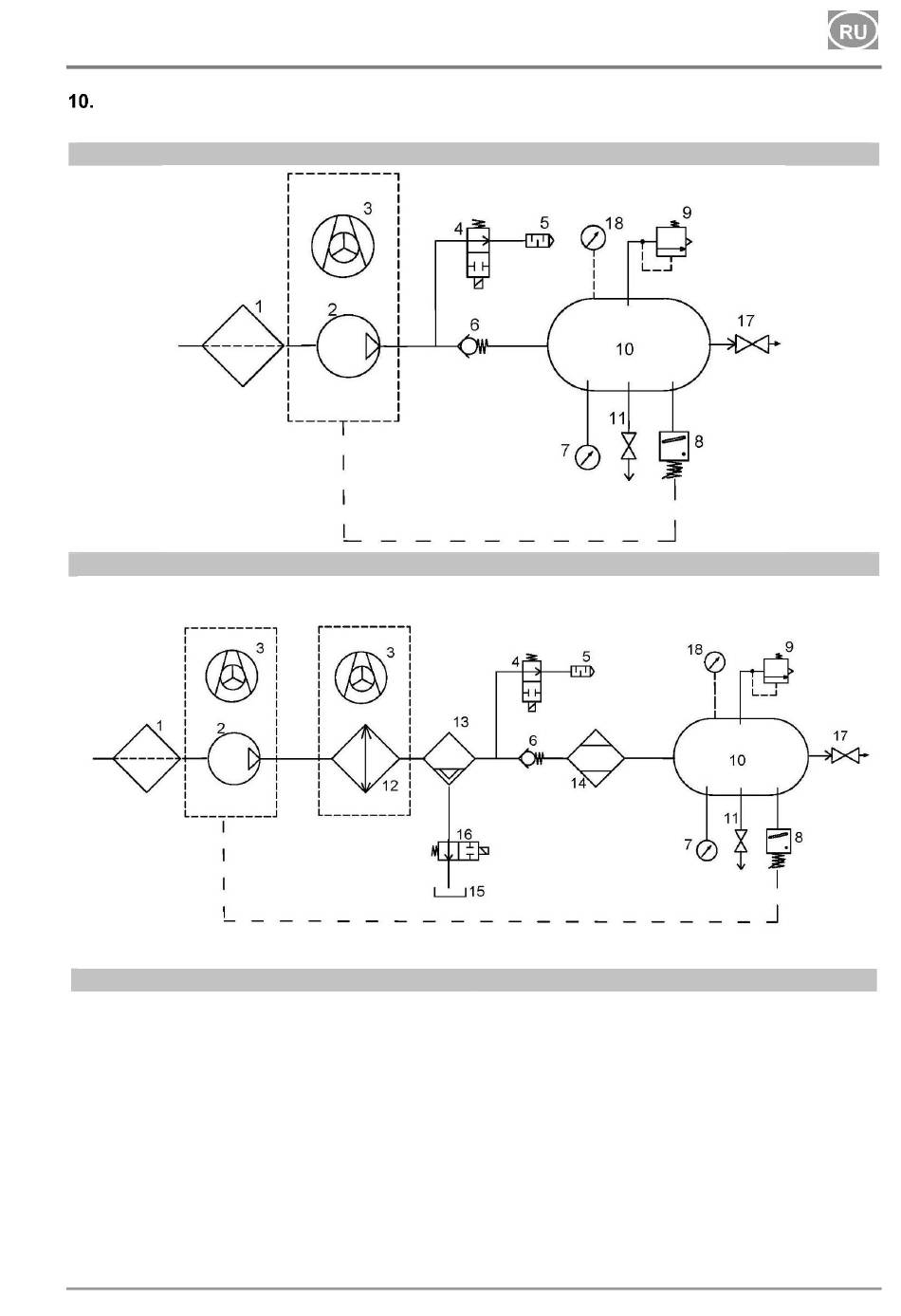

СХЕМА ВОЗДУШНОЙ СИСТЕМЫ
DK50 PLUS, DK50 PLUS S, DK50 2V, DK50 2VS
DK50 PLUS/M, DK50 PLUS S/M, DK50 2V/M, DK50 2VS/M
Условные обозначения на схеме циркуляции сжатого воздуха:
1. Входной фильтр
2. Компрессор
3. Вентилятор
4. Электромагнитный клапан
5. Шумогаситель
6. Обратный клапан
7. Манометр
8. Реле давления
9. Предохранительный клапан
02/2023
10. Ресивер
11. Кран слива
12. Охладитель
13. Коагуляционный фильтр
14. Мембранный осушитель
15. Резервуар для сбора конденсата
16. Электромагнитный клапан слива
конденсата
17. Запорный клапан
18. Манометр шкафа
- 163 - NP-DK50 PLUS, 2V-18_02-2023-MD
