DK50 PLUS, DK50 2V
Nebezpečenstvo poškodenia pneumatických častí.
Vzduchové hadice nesmú byť zlomené.

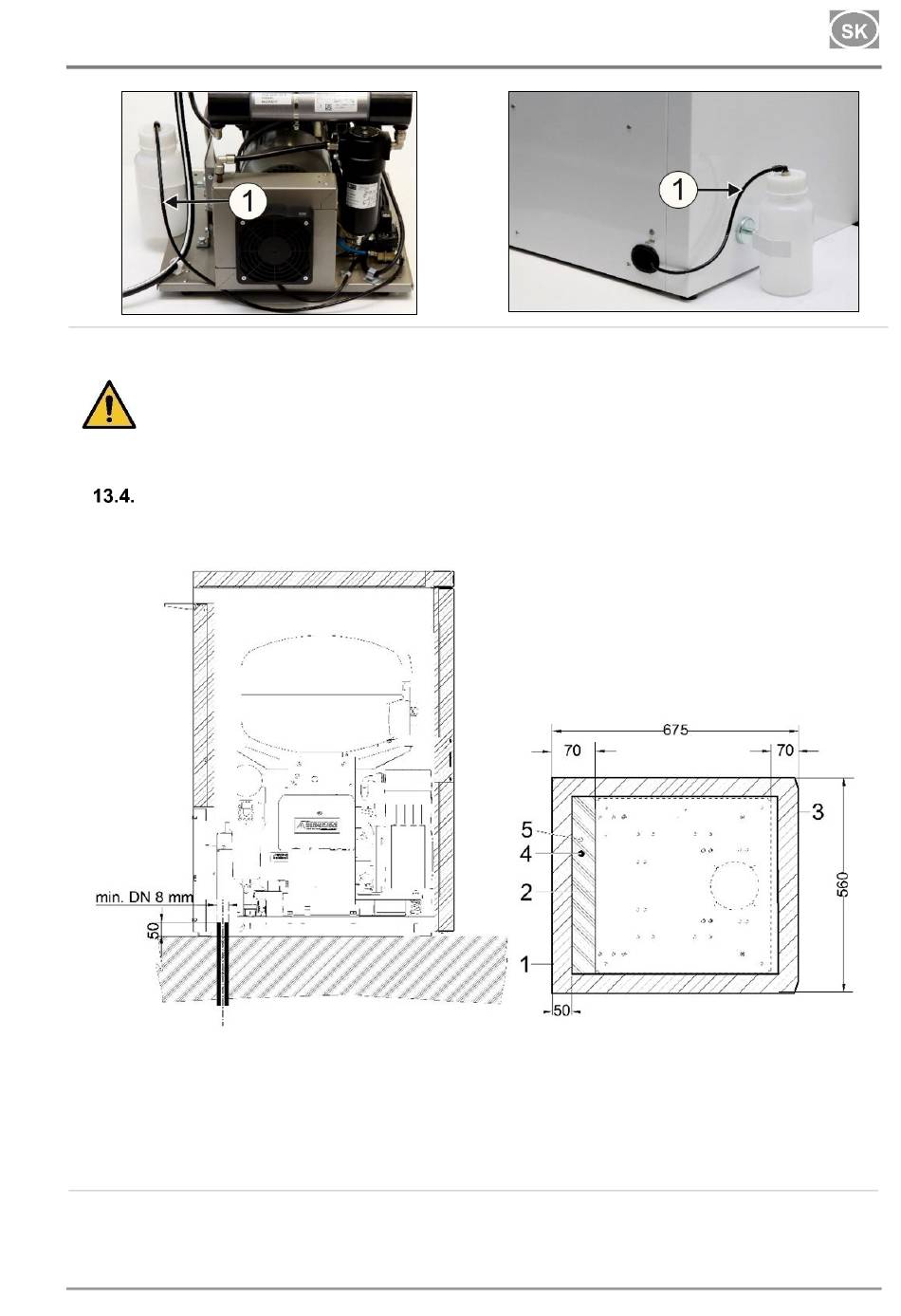

Inštalácia do podlahy
Kompresor zapojiť cez vopred pripravené rozvody v podlahe podľa inštalačného plánu:
1 - Obrys skrinky
2 - Obrys základne
3 - Predná časť - dvere
4 - Prípojka stlačeného vzduchu G3/8"
5 - Prívod napájacieho napätia:
230V/50(60)Hz
3x400V/50Hz
02/2023
3Gx1.0x4000
5Gx1.0x4000
- všetky rozmery sú v milimetroch
- vzdialenosť od steny min. 100mm
- 261 - NP-DK50 PLUS, 2V-18_02-2023-MD
Obr. 8
Obr. 9
