DK50 PLUS, DK50 2V

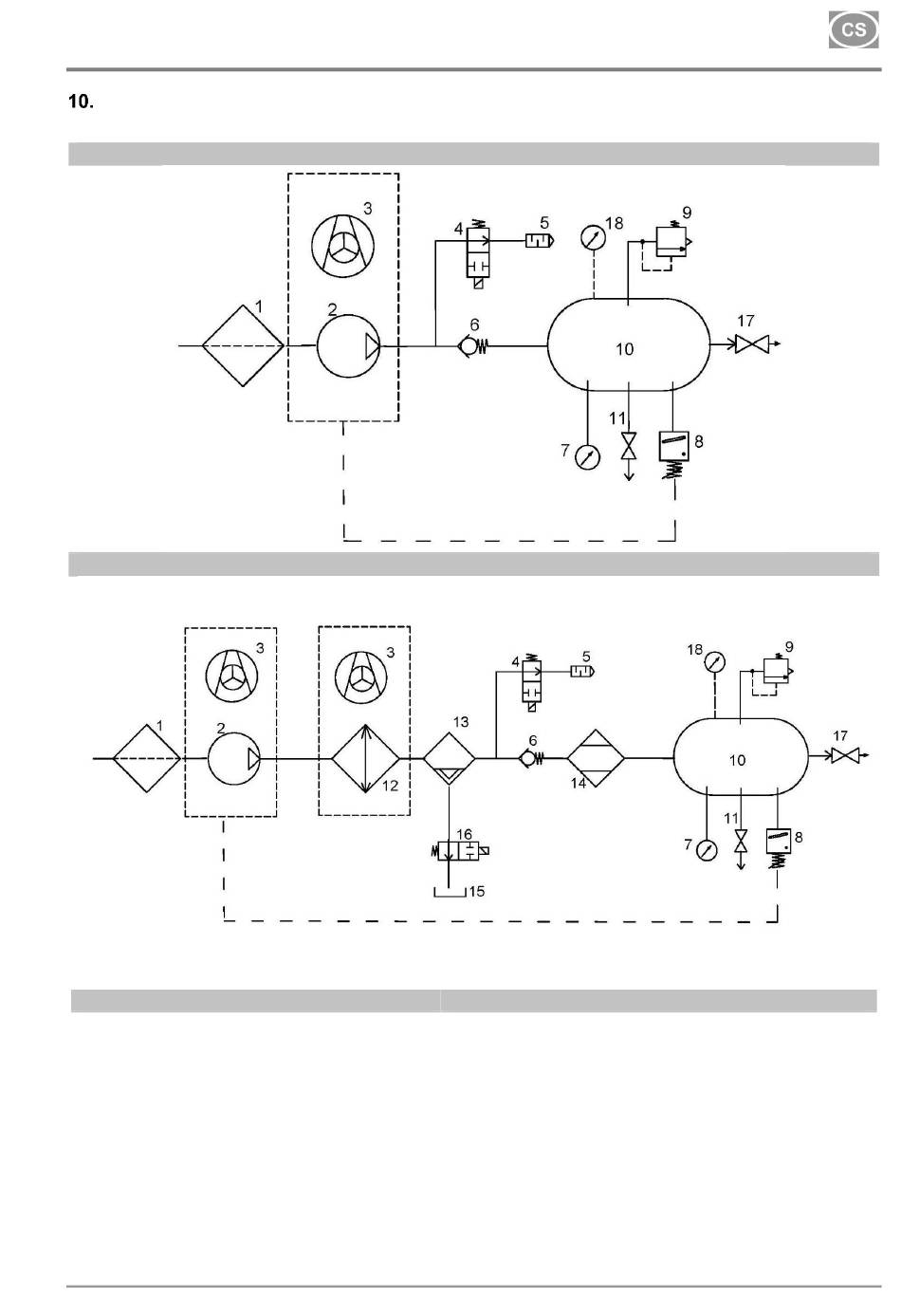

PNEUMATICKÉ SCHÉMA
DK50 PLUS, DK50 PLUS S, DK50 2V, DK50 2VS
DK50 PLUS/M, DK50 PLUS S/M, DK50 2V/M, DK50 2VS/M
Popis k pneumatickým schématům:
1. Vstupní filtr
2. Kompresor
3. Ventilátor
4. Odlehčovací ventil
5. Tlumič hluku
6. Zpětný ventil
7. Tlakoměr
8. Tlakový spínač
9. Pojistný ventil
02/2023
10. Vzdušník
11. Vypouštěcí ventil
12. Chladič
13. Koalescenční filtr
14. Membránový sušič
15. Nádoba na sběr kondenzátu
16. Solenoidový ventil pro odvod kondenzátu
17. Výstupní ventil
18. Tlakoměr skříňky
- 301 - NP-DK50 PLUS, 2V-18_02-2023-MD
