DK50 PLUS, DK50 2V
PNEUMATICKÁ SCHÉMA
DK50 PLUS, DK50 PLUS S, DK50 2V, DK50 2VS
DK50 PLUS/M, DK50 PLUS S/M, DK50 2V/M, DK50 2VS/M

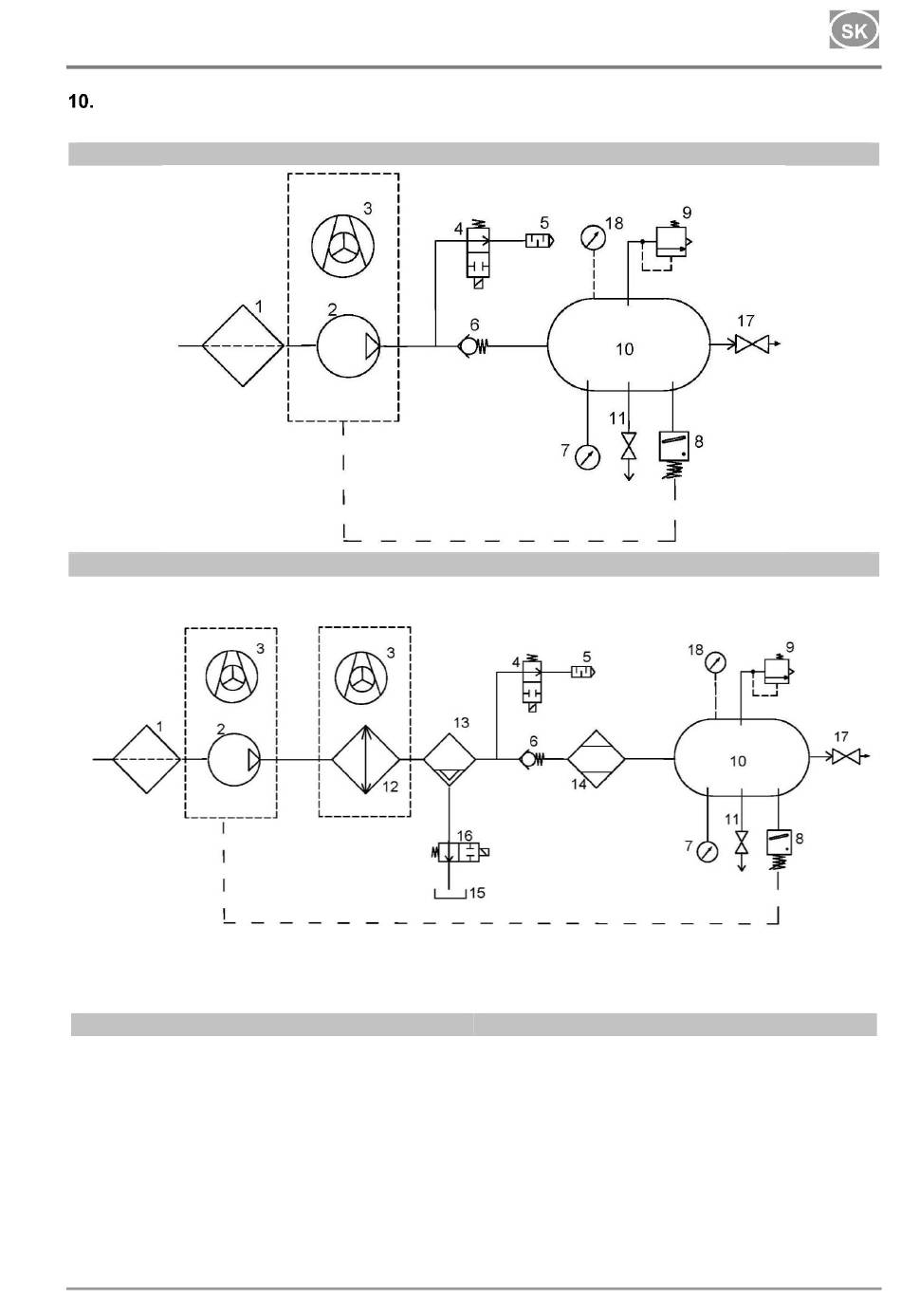

Popis k pneumatickej schéme:
1. Vstupný filter
2. Kompresor
3. Ventilátor
4. Odľahčovací ventil
5. Tlmič hluku
6. Spätný ventil
7. Tlakomer
8. Tlakový spínač
9. Poistný ventil
02/2023
10. Vzdušník
11. Vypúšťací ventil
12. Chladič
13. Koalescenčný filter
14. Membránový sušič
15. Nádoba na zber kondenzátu
16. Solenoidný ventil odvodu kondenzátu
17. Výstupný ventil
18. Tlakomer skrinky
