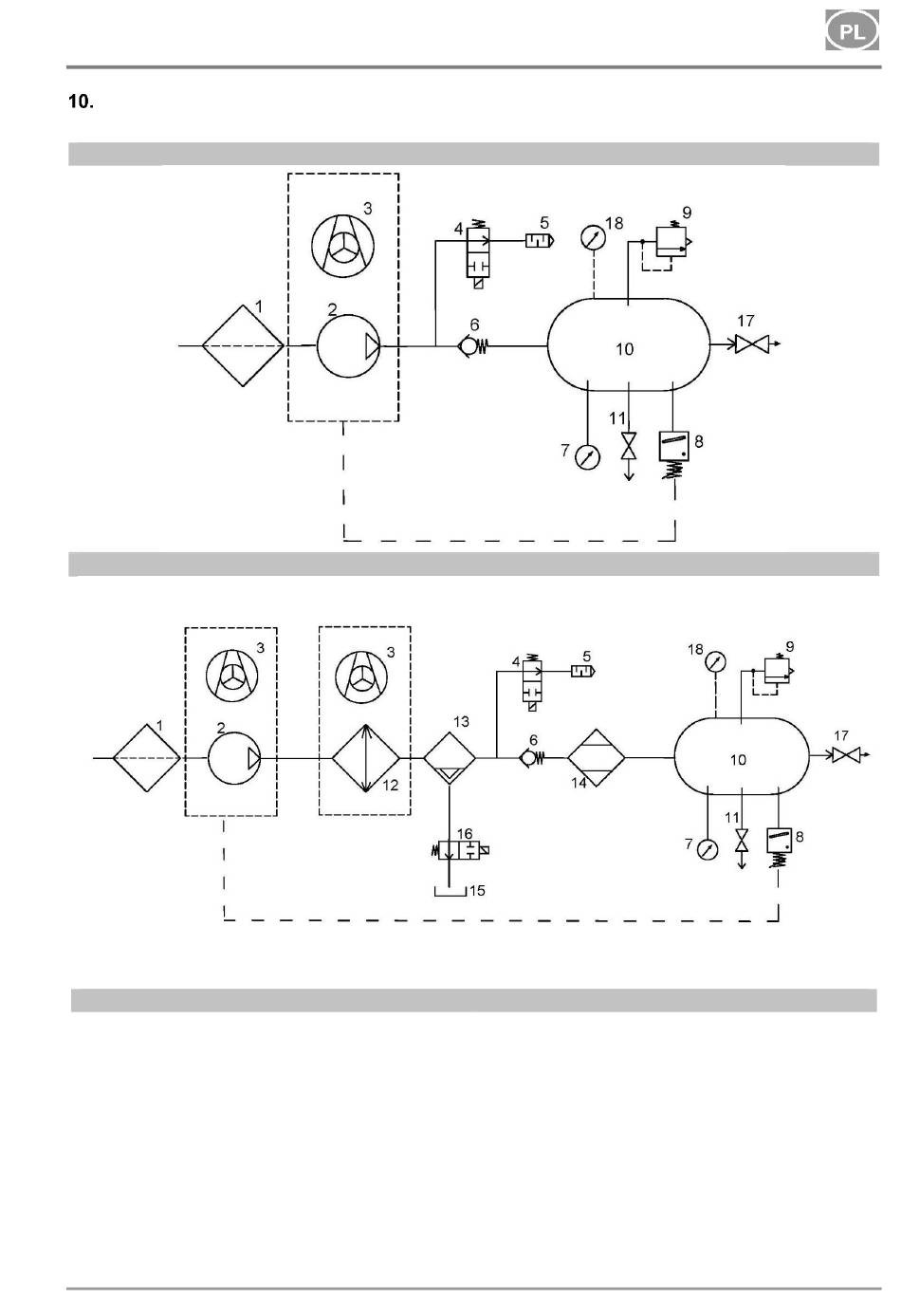

SCHEMAT UKŁADU PNEUMATYCZNEGO
DK50 PLUS, DK50 PLUS S, DK50 2V, DK50 2VS
DK50 PLUS/M, DK50 PLUS S/M, DK50 2V/M, DK50 2VS/M
Legenda schematu układu pneumatycznego:
1. Filtr wlotowy
2. Sprężarka
3. Wentylator
4. Zawór bezpieczeństwa
5. Tłumik
6. Zawór zwrotny
7. Ciśnieniomierz
8. Łącznik ciśnieniowy
9. Zawór bezpieczeństwa
02/2023
10. Zbiornik powietrza
11. Zawór spustowy
12. Chłodnica
13. Filtr koalescencyjny
14. Osuszacz membranowy
15. Naczynie na kondensat
16. Zawór elektromagnetyczny spustu
kondensatu
17. Zawór wyjściowy
18. Miernik ciśnienia w obudowie
