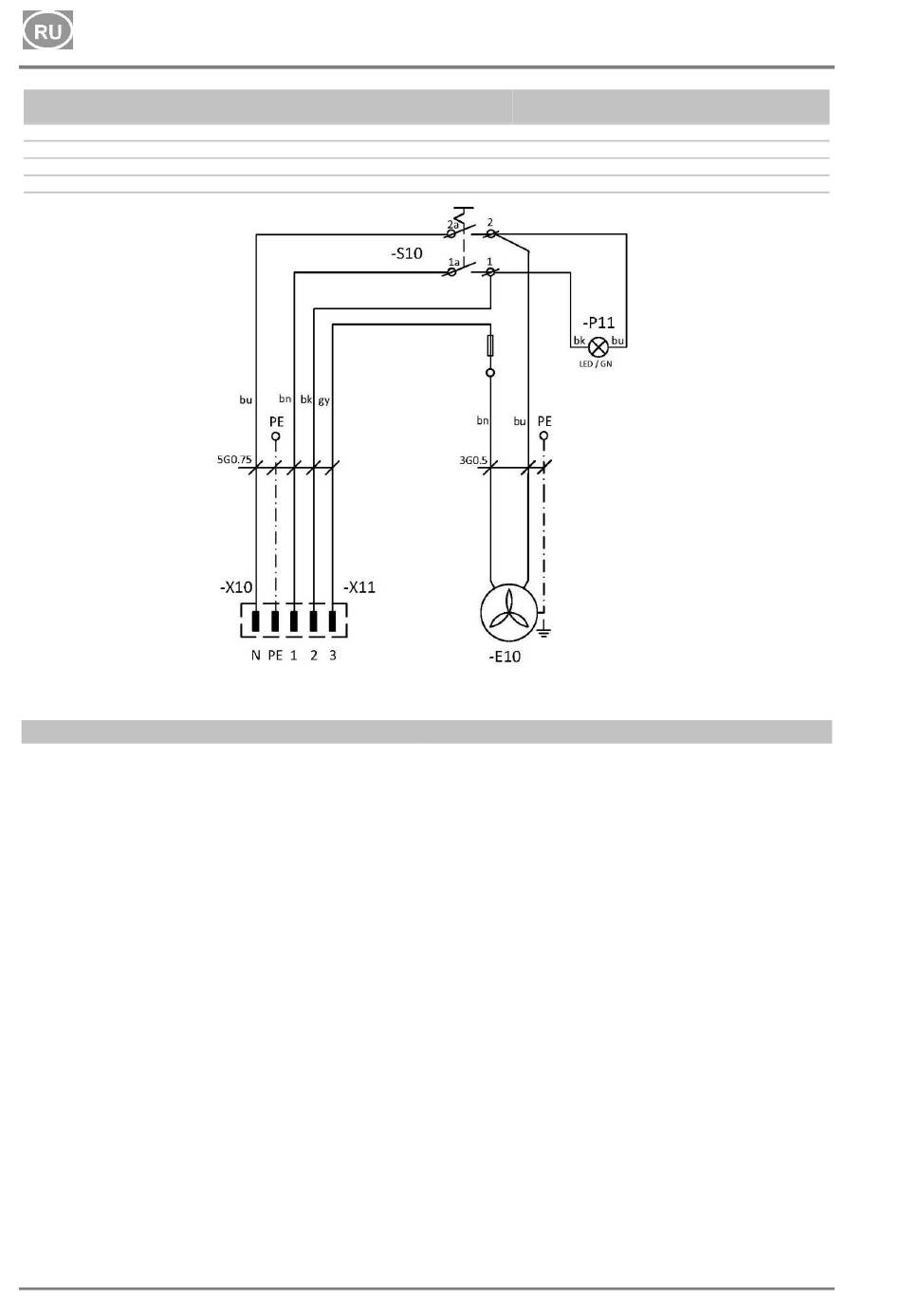

Шкаф компрессора
230 В, 50 Гц
1/N/PE
230 В, 60 Гц
115V, 60 Hz
ЭЛЕКТРИЧЕСКИЙ ОБЪЕКТ 1-й КАТЕГОРИИ
Условные обозначения на электрической схеме:
Двигатель компрессора
M1
Вентилятор компрессора
E1
Вентилятор осушителя
E2
Предохранительный клапан
M10
Термореле
B2
Вентилятор шкафа
E10
X10, X2 Разъем
Защитный выключатель
F11
Контактор
Q11
Примечание.
- часометром оборудована только модель компрессора с давлением 8–10 бар
P21*
- перемычка устанавливается только для моделей компрессоров, не устанавливаемых в шкаф
J **
(глава 19.10)
- конфигурация действительна только для моделей DK50 2V и DK50 2V S
***
NP-DK50 PLUS, 2V-18_02-2023-MD
Конденсатор
C1
Реле давления
B1
Распределительная коробка
X1
Автоматический выключатель
F1
Клапан для слива конденсата
M4
Cчетчиком времени наработки
P21*
Выключатель
S10
Индикатор
P11
розеткa
X2
- 174 -
DK50 PLUS, DK50 2V
02/2023
