Installation Ou Retrait D' Une Lame - Evolution RAGE3-S Instructions D'origine

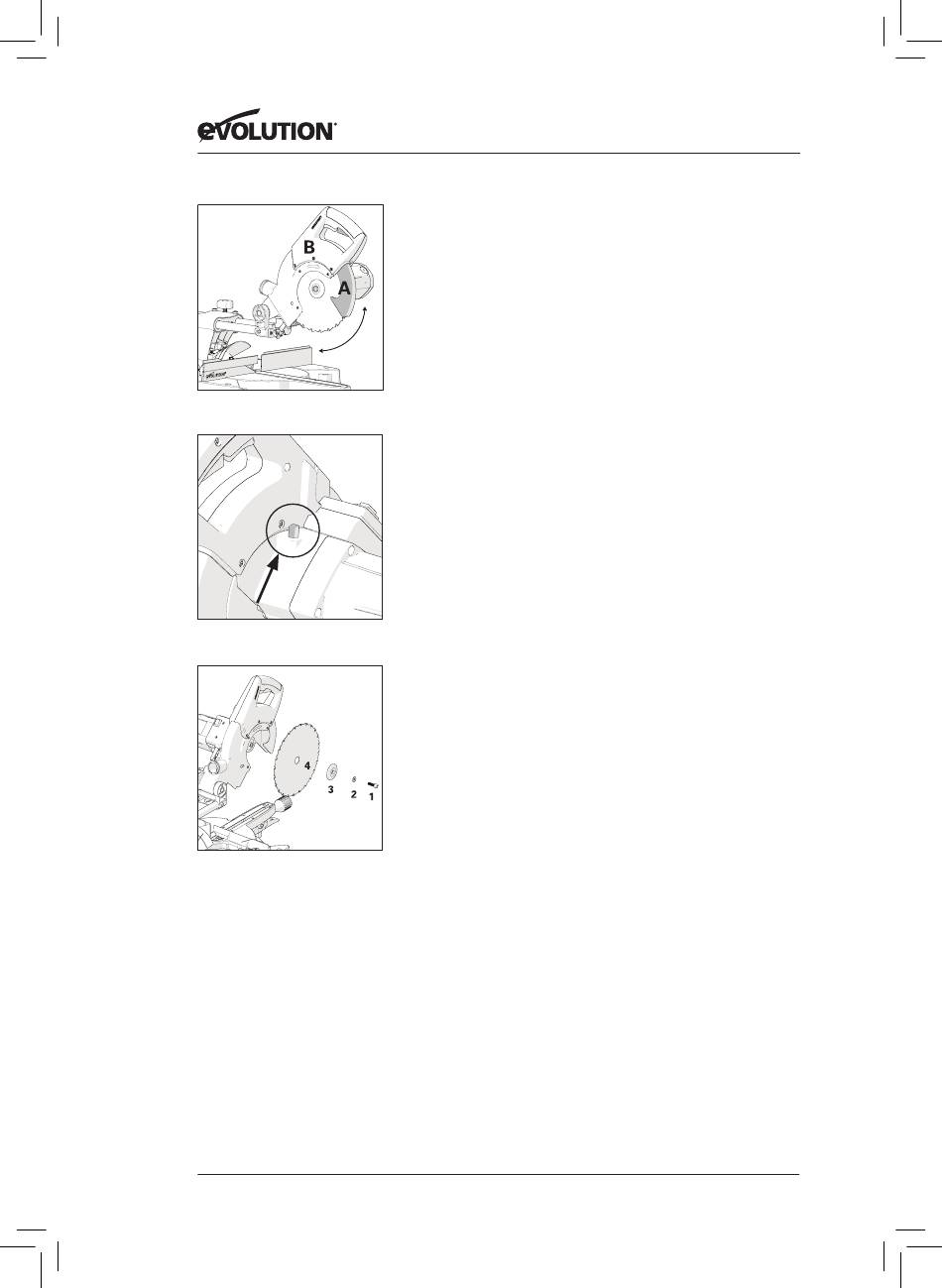

Fig. 38
Fig. 39
Fig. 40a

iNSTALLATiON OU RETRAiT D' UNE LAME

Avertissement : Seul effectuer cette opération
avec la machine déconnectée du réseau électrique.
Avertissement : N'utilisez que des lames de véritables Evolution
ou les lames spécifiquement recommandées par Evolution Power
Tools et qui sont conçus pour cette machine. Faire en sorte que la
vitesse maximale de la lame est supérieure à la vitesse du moteur.
Remarque : Il est recommandé que l'opérateur envisage de
porter des gants de protection lors de la manipulation de la
lame lors de l'installation ou lors du changement de la lame.
• Assurer la tête de coupe est en position haute.
• Tourner le protège-lame inférieur (Fig. 38a) et en
le protège-lame supérieur (Fig. 38b).
• Appuyez sur le bouton de verrouillage de l'arbre noir
pour verrouiller l'arbre (Fig. 39).
• Utilisation de la clé hexagonale fournie, desserrer la vis
de l'arbre et retirez la rondelle et la bride extérieure -
lame et la lame de la treille (Fig. 40a).
Remarque : La vis de l'arbre a un filetage à gauche. Tournez vers la
droite pour desserrer. Tourner dans le sens antihoraire pour serrer.
• Veiller à ce que les brides de lame et la lame sont propres
et exempts de toute contamination.
• La bride intérieure - lame doit être laissé en place (sauf
pour les modèles Amercian Nord), mais si elle est
retirée pour le nettoyage il doit être remplacé le même
sens que il a été retiré de la machine.
• Installez la nouvelle lame. Assurez-vous que la flèche de
rotation de la lame correspond à la flèche de rotation dans
le sens horaire sur la protection supérieure.
Remarque : Les dents de la lame doivent toujours pointer
vers le bas à l'avant de la scie.
• Installez la bride extérieure de la lame , la rondelle et la vis de l'arbre.
• Verrouillez l'arbre et serrer la vis de l'arbre en utilisant la force
modérée, mais pas trop.
• Assurer la clé hexagonale est éliminé et le verrouillage de
l'arbre a publié avant l'utilisation.
• S'assurer que le protège-lame est entièrement
fonctionnel avant d'utiliser la machine.
Remarque : Blade Bore Réduire Inserts ne doit être
utilisé conformément aux instructions du fabricant.
