posición vertical apoyado contra su tope y que el indicador
de corte en bisel señala 0° en la escala graduada. (Fig. 12)
• Coloque una escuadra de ajustador sobre la mesa con el canto
de una de las ramas apoyado en la guía y el de la otra rama en el
disco (evitando los dientes de carburo de tungsteno). (Fig. 13)
• Será preciso realizar un ajuste si el disco no está a 90
respecto a la mesa.
• Afloje el pomo de bloqueo de bisel y bascule el cabezal
de corte a la izquierda.
• Afloje la contratuerca del tornillo de ajuste del ángulo
de bisel. (Fig. 14)
• Utilice una llave hexagonal para apretar o soltar el tornillo
y ajustar el ángulo del disco.
• Vuelva a colocar el cabezal de corte en posición vertical
y compruebe nuevamente la alineación angular con
la escuadra de ajustador.
• Repita los pasos anteriores hasta que obtenga
una correcta alineación angular.
• Apriete firmemente la contratuerca de ajuste del ángulo de bisel.
Ajuste del indicador de corte en bisel a 0
Nota: El usuario debe cerciorarse de la exacta perpendicularidad
de la mesa con el disco cuando este se encuentra en posición
vertical y apoyado en su tope.
• Será preciso realizar un ajuste si el indicador no está
exactamente alineado con la marca de 0
• Afloje el tornillo del indicador de bisel con un destornillador
Phillips del n.º 2. (Fig. 15)
• Ajuste el indicador de bisel de forma que esté alineado
exactamente con la marca de 0
• Vuelva a apretar el tornillo.
°
°
de la escala.
°
.
°
63

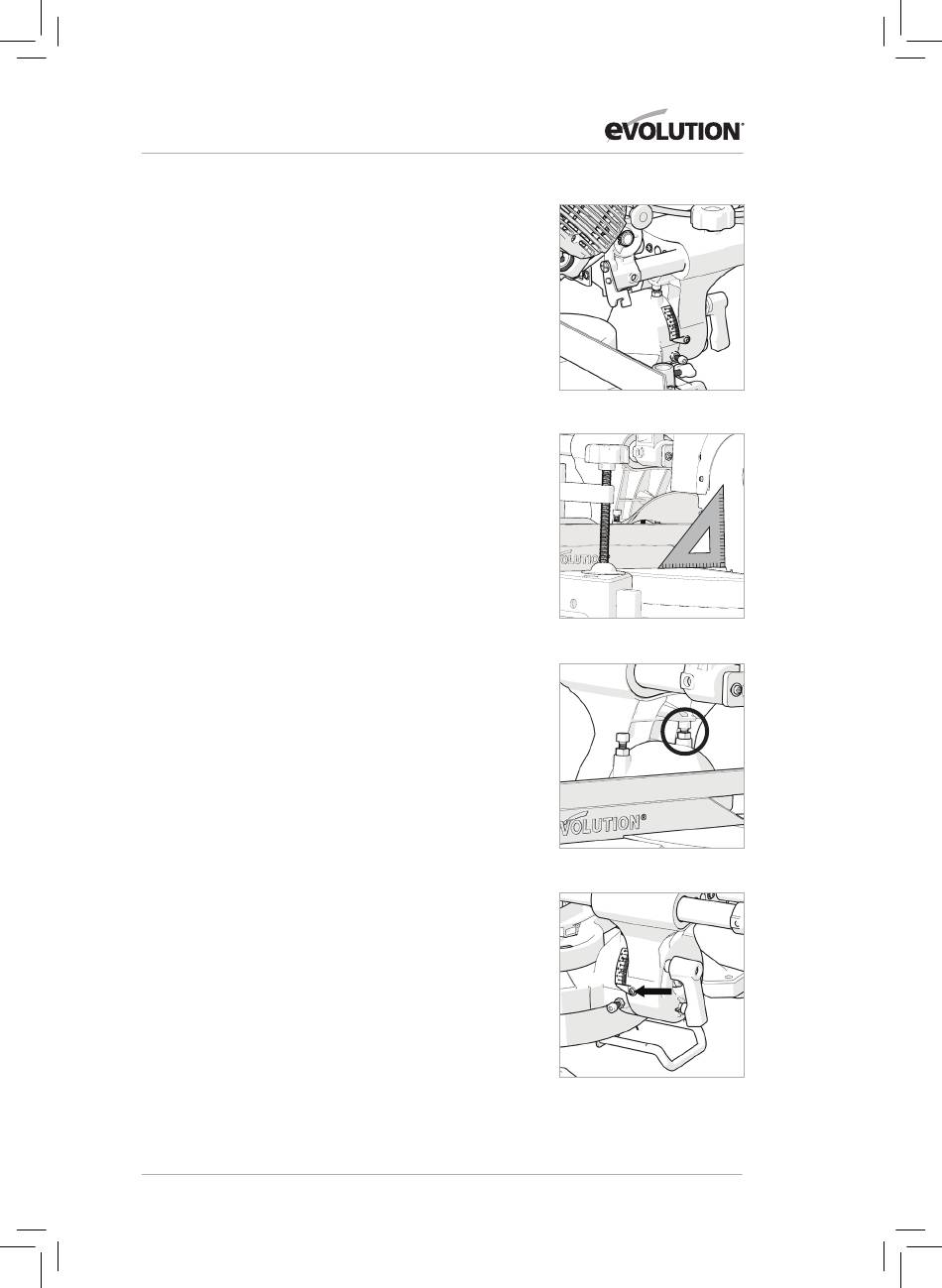

Fig. 12
Fig. 13
Fig. 14
Fig. 15
