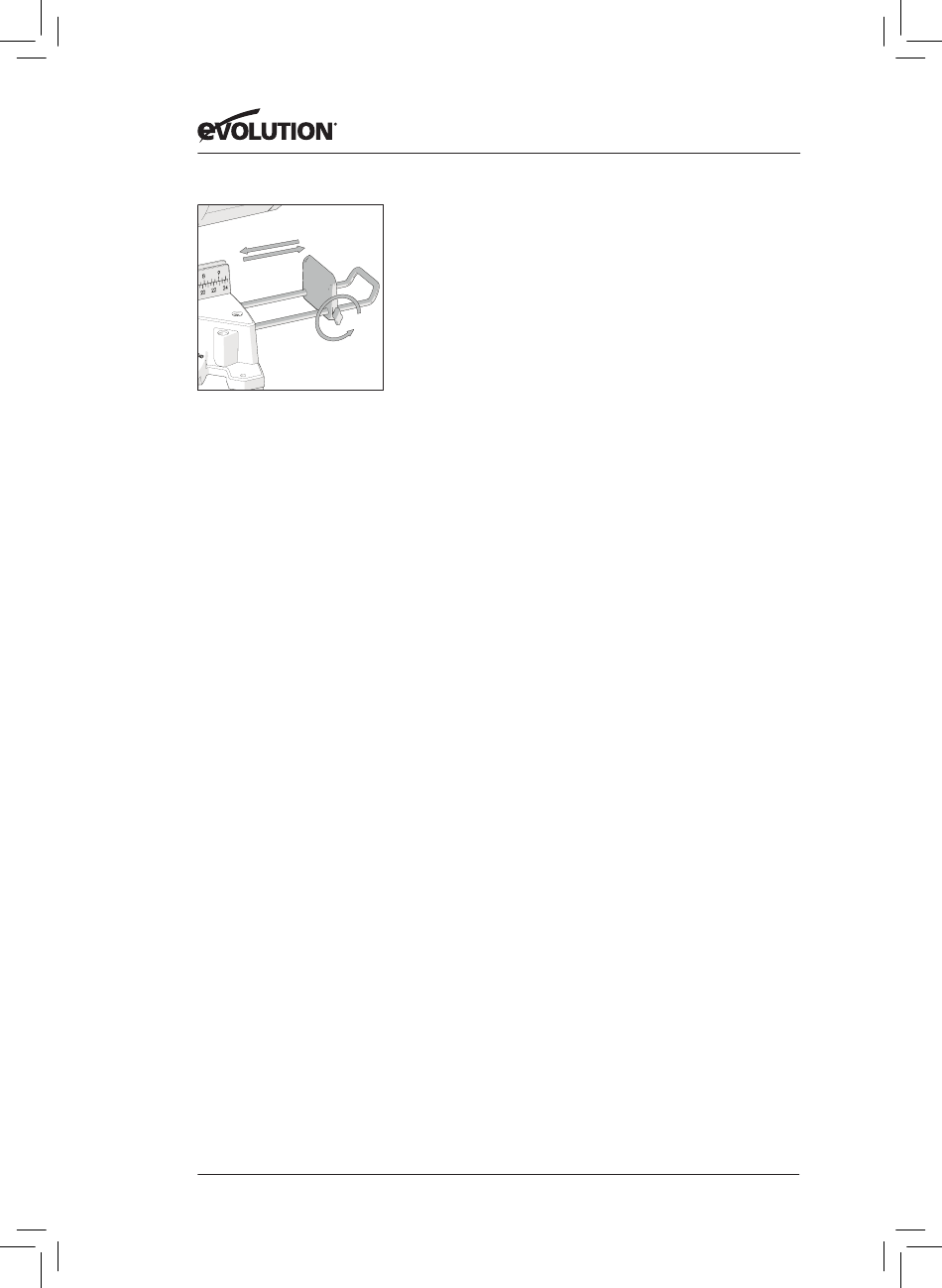

Fig. 43
Remarque: il faut pousser environ 75 mm de la barre support
dans l'embase pour garantir une bonne fixation.
• Serrer la vis de maintien
• Répéter les étapes ci-dessus pour le côté gauche.
Pour ôter le support de pièce à usiner, desserrer uniquement la
vis de maintien correspondante et sortir la barre support de la
machine. Conserver sûrement pour une utilisation ultérieure.
Butée de tronçonnage (Fig. 43)
L'utilisation de la butée de tronçonnage peut être une aide
précieuse pour l'utilisateur lorsque les coupes de répétition
sont réalisées. Lorsque de nombreux morceaux de matériau ont
tous été coupés à la même longueur, la butée de tronçonnage
permet une précision et une efficacité supérieures.
Mise en place de la butée de tronçonnage
• Desserrer les pommeaux de fixation de la butée de
tronçonnage jusqu'à pouvoir pousser les barres du support
de pièce à usiner à travers les ouvertures.
• Positionner la butée de tronçonnage à peu près de la moitié
le long des barres et serrer les pommeaux de fixation pour
limiter les mouvements à un minimum.
• Fixer les barres du support selon la description ci-dessus sur
l'embase de la machine.
Remarque: La butée de tronçonnage peut être amenée à la
distance nécessaire par rapport à la lame de scie pour les coupes
répétées en desserrant les pommeaux de fixation. La butée de
tronçonnage peut être mise en place sur chacune des barres
supports mais est normalement fixée à droite de la lame de scie.
Obturateur D'evacuation (Si Fourni)
Utilisez l'obturateur d'évacuation plutôt que le sac à poussières
lorsque vous coupez des matériaux en acier.
Tube Adaptateur D'evacuation (Si Fourni)
Utilisez le tube adaptateur pour relier l'orifice d'évacuation de
l'outil à un dispositif adapté d'évacuation de poussières équipé
de boyaux et d'orifices de 30mm de diamètre.
Toutes les cases oui doivent être cochées avant que la machine ne
puisse être mise en service. Pas coché = pas d'utilisation.
