Coupes D'onglet - Evolution RAGE3-S Instructions D'origine

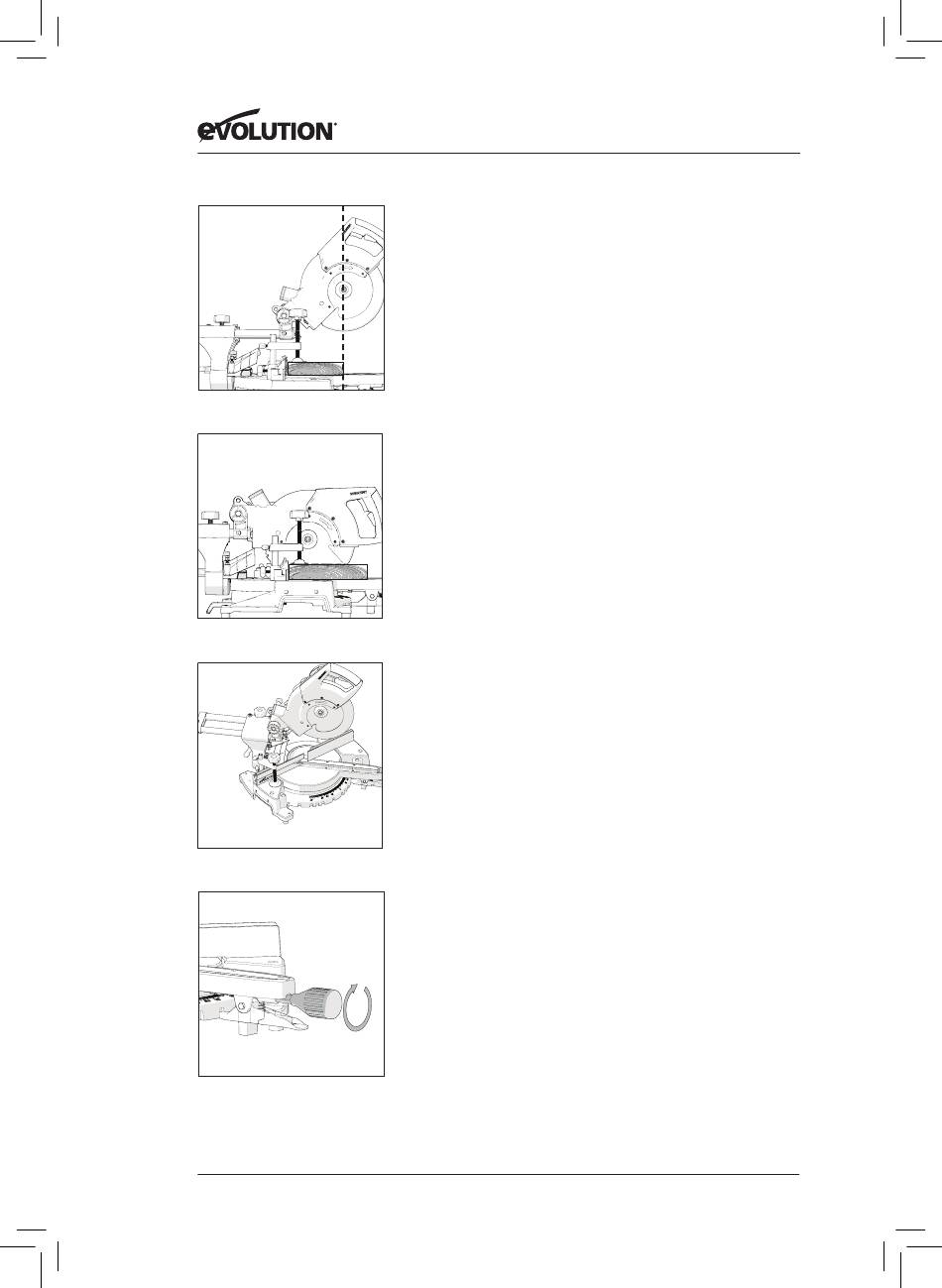

Fig. 27
Fig. 28
Fig. 29
Fig. 30
jusqu'à ce que le moyeu (centre de la lame) se trouve au-dessus
du bord avant de la pièce à usiner. (Fig. 27)
• Actionner l'interrupteur Marche/arrêt du moteur et laisser
la lame de scie atteindre sa vitesse totale.
• Appuyer sur le déclencheur du verrouillage de protection
inférieur pour déverrouiller la tête de coupe.
• Pousser la tête de coupe tout en bas et couper à travers
le bord avant de la pièce à usiner.
• Pousser la poignée de coupe en arrière avec précaution
jusqu'à la butée et terminer la coupe.
• Toujours pousser la tête de coupe complètement en arrière
à chaque coupe. (Fig. 28)
• Une fois que la coupe est terminée, relâcher l'interrupteur
Marche/arrêt et attendre jusqu'à ce que la lame de scie soit
totalement à l'arrêt.
• Attendre jusqu'à ce que la tête de coupe ait atteint sa
position supérieure et que la protection de lame de scie ait
complètement recouvert les dents de la scie. Lorsque la tête
de coupe est enclenchée dans sa position supérieure, il est
possible de relâcher la poignée de coupe.
AVERTiSSEMENT: Ne jamais tirer la tête de coupe et la lame
de scie en rotation vers soi lors de l'exécution d'une coupe par
glissement. La lame de scie peut sauter vers le haut sur la pièce
à usiner et causer un fort recul de la tête de coupe.
Toujours positionner la tête de coupe plus haut conformément
à la description avant d'exécuter une coupe par glissement.
Lorsque la tête de coupe se trouve dans la position correcte au-
dessus de la pièce à usiner, elle peut être abaissée et poussée en
arrière contre la butée pour exécuter la coupe.

COUpES D'ONGLET

(Fig. 29)
La table de rotation de cette machine peut être tournée hors de
sa position normale (0°) de 45° vers la gauche ou vers la droite.
Des butées positives sont prévues à 45°, 30°, 22,5° et 15° et cela
aussi bien du côté droit que du côté gauche.
Les coupes d'onglet sont possibles avec ou sans utilisation du
système de chariot.
• Desserrer la poignée de fixation pour l'angle de coupe
(Fig. 30) en tournant dans le sens antihoraire.
• Tirer le levier de fixation pour la butée positive vers
le haut. (Fig. 31)
• Tourner la table rotative à l'angle souhaité. Pour aider au
