Evolution RAGE3-S Instructions D'origine page 116

16mm (5/8") TONNELLE
(REVERSE SIDE OF FIG 40B)

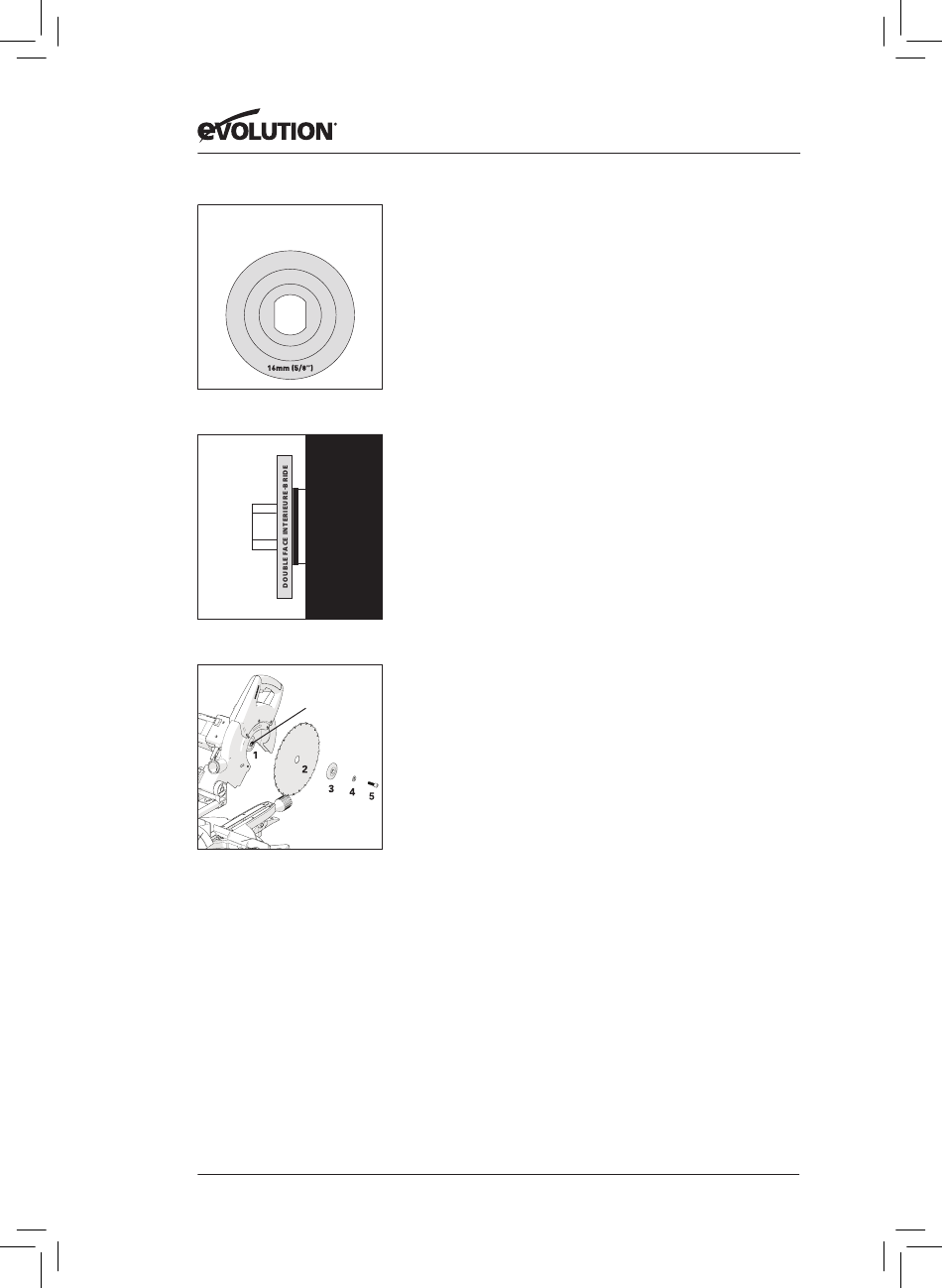

Fig. 40e
16mm (5/8")
TONNELLE
MOTEUR
LOGEMENT

LAME FiTS
CE CÔTÉ
Fig. 40f
16mm (5/8")
DOUBLE FACE
iNNER-BRiDE
Fig. 40g
2 ) 16mm (5/8") DE LAMES ARBOR
ATTEnTion : Seul effectuer cette opération avec la machine
déconnectée du réseau électrique.
ATTEnTion : Vous devez vous assurer de la double face côté
de la bride intérieure de l'argent marqué 16 mm (5/8 ") très
lisibles pour vous est bon pour l'arbre de la lame que vous
raccord. L'argent double face intérieure bride est marquée
à la taille de l'arbre pertinente de chaque côté. Ne pas monter
un 25.4 mm (1") tonnelle lame de 16mm (5/8") a marqué argent
côté double face intérieure bride.
Remarque : Il est recommandé que l'opérateur envisage de
porter des gants de protection lors de la manipulation de la
lame lors de l'installation ou lors du changement de la lame .
• Par « inversion » de ce centre- bride double face , vous
pouvez aussi en toute sécurité lames de scie ajustement avec
un 16mm (5/8") l'arbre comme étant disponibles dans le
marché américain (Fig. 40e).
• Lorsque « inversée», le 25.4 mm (1" ) élévation de l'anneau sera
pointant "vers l'intérieur " du moteur. Cette offre désormais un
16mm (5/8") Arbor sur le côté adjacent (Fig. 40f).
• Installez la nouvelle lame (Fig. 40g). Assurez-vous que
la rotation la flèche sur la lame correspond à la flèche de
rotation dans le sens horaire sur la protection supérieure.
Remarque : Les dents de la lame doivent toujours pointer vers
le bas à l'avant de la scie.
• Installez la bride extérieure - lame, la rondelle et la vis de l'arbre.
• Verrouillez l'arbre et serrer la vis de l'arbre en utilisant la force
modérée, mais pas trop.
• Assurer la clé hexagonale est éliminé et le verrouillage
de l'arbre a publié avant l'utilisation.
• S'assurer que le protège-lame est entièrement fonctionnel
avant d'utiliser la machine.
Soutient de longues pièces à usiner
L'extrémité libre d'une longue pièce à usiner doit être soutenue
à la même hauteur que la table de la machine. Si nécessaire,
l'utilisateur doit en supplément mettre en œuvre un support
de pièce à usiner séparé pour les rallonges de table.
