que la herramienta pueda caerse en caso de que se libere
repentinamente el cabezal de corte.
(7.4)

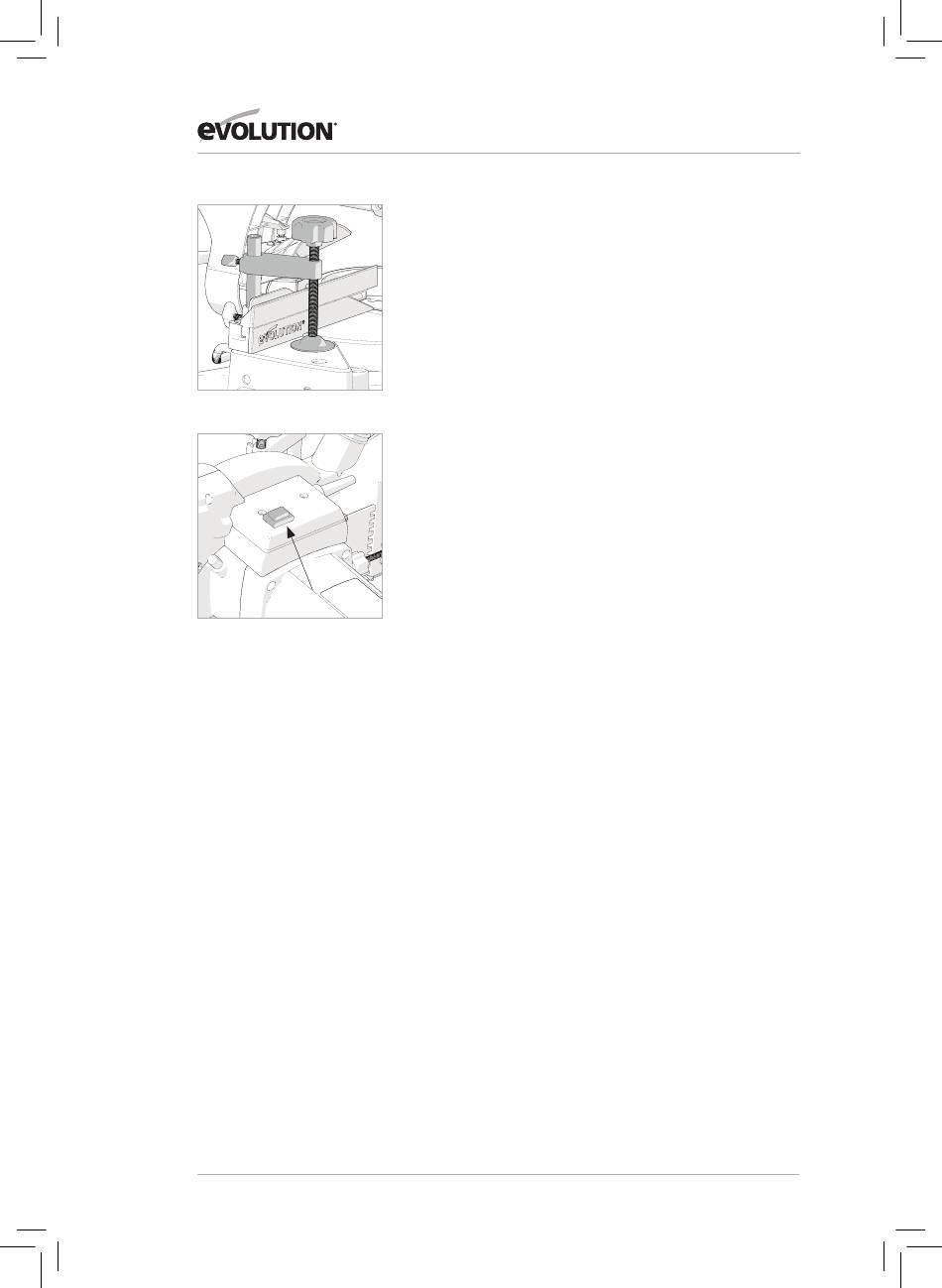

prensor (Fig. 4)
En la parte posterior de la guía de la herramienta se localizan
dos soportes (uno a cada lado). Estos soportes permiten
colocar el prensor.
• Coloque el prensor en el soporte de sujeción más idóneo
para la aplicación de corte, asegurándose de bajarlo a tope.
• Apriete el tornillo de mariposa de la guía para sujetar el
cuerpo del prensor en el soporte.
• Coloque la pieza a cortar en la mesa, apoyada contra
la guía y en la posición deseada.
• Ajuste el prensor utilizando los tornillos de mariposa y la ruleta
de modo que la pieza quede firmemente fijada a la mesa.
• Realice un corte de prueba con la alimentación
desconectada. Asegúrese de que el prensor no interfiere con
la trayectoria del disco o con la de cualquier otra pieza del
cabezal de corte al descenderlo.
Láser
Esta herramienta está dotada de una guía láser. Esta guía
permite al usuario visualizar previamente la trayectoria del disco
a través de la pieza de trabajo. El interruptor ON/OFF de la guía
láser está ubicado en el lado derecho de la herramienta,
debajo de la carcasa del motor. (Fig. 5).
Evite cualquier contacto visual directo con el haz láser
y no lo utilice con materiales reflectantes.
ADVERTENCiA: No mire directamente al haz láser. Existes
riesgos si mira deliberadamente al haz. Respete la totalidad
de normas de seguridad facilitadas a continuación.
• No dirija deliberadamente el haz láser hacia sus compañeros
y evite apuntarlo a los ojos.
• Asegúrese siempre de que el haz láser se utiliza
exclusivamente con piezas con superficies no reflectantes,
tales como madera natural, superficies opacas, etc.
• No cambie el módulo láser por otro tipo o clase de láser diferente.
• La reparación del láser debe realizarla únicamente Evolution
Power Tools o sus agentes autorizados.
