iNSTALLATiON OU RETRAiT D' UNE LAME

Avertissement : Seul effectuer cette opération
avec la machine déconnectée du réseau électrique.
Avertissement : N'utilisez que des lames de véritables
Evolution ou les lames spécifiquement recommandées
par Evolution Power Tools et qui sont conçus pour cette
machine. Faire en sorte que la vitesse maximale de la lame
est supérieure à la vitesse du moteur.

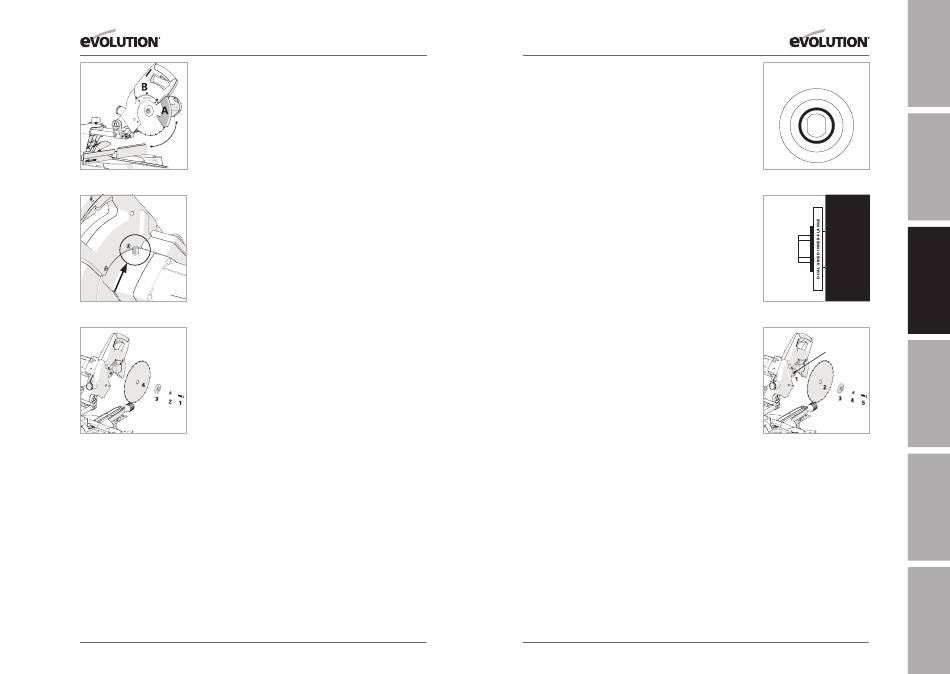

Fig. 38
Remarque : Il est recommandé que l'opérateur envisage de
porter des gants de protection lors de la manipulation de la
lame lors de l'installation ou lors du changement de la lame.
• Assurer la tête de coupe est en position haute.
• Tourner le protège-lame inférieur (Fig. 38A) et en le
protège-lame supérieur (Fig. 38B).
• Appuyez sur le bouton de verrouillage de l'arbre noir
pour verrouiller l'arbre (Fig. 39).
• Utilisation de la clé hexagonale fournie , desserrer la vis
de l'arbre et retirez la rondelle et la bride extérieure -
Fig. 39
lame et la lame de la treille (Fig. 40A).
Remarque : La vis de l'arbre a un filetage à gauche.
Tournez vers la droite pour desserrer. Tourner dans
le sens antihoraire pour serrer.
• Veiller à ce que les brides de lame et la lame sont propres
et exempts de toute contamination.
• La bride intérieure - lame doit être laissé en place (sauf pour
les modèles USA fournies avec le centre-bride double face),
mais si elle est retirée pour le nettoyage il doit être remplacé
le même sens que il a été retiré de la machine.
Fig. 40A
• Installez la nouvelle lame. Assurez-vous que la flèche de
rotation de la lame correspond à la flèche de rotation dans
le sens horaire sur la protection supérieure.
Remarque : Les dents de la lame doivent toujours pointer
vers le bas à l'avant de la scie.
• Installez la bride extérieure de la lame , la rondelle et la vis de l'arbre.
• Verrouillez l'arbre et serrer la vis de l'arbre en utilisant la force
modérée, mais pas trop.
• Assurer la clé hexagonale est éliminé et le verrouillage de
l'arbre a publié avant l'utilisation.
• S'assurer que le protège-lame est entièrement
fonctionnel avant d'utiliser la machine.
Remarque : Blade Bore Réduire Inserts ne doit être
utilisé conformément aux instructions du fabricant.
116
www.evolutionpowertools.com
www.evolutionpowertools.com
DOUBLE FACE iNTERiEURE - BRiDE
(Etats-Unis Uniquement pour Le Modèle)
Modèles américains uniquement sont fournis avec une
bride intérieure recto-verso qui vous permet une intégration
en toutesécurité lames polyvalentes Evolution avec un 25.4 mm
(1") l'arbre et par « inversion » de cette double - face intérieur
- bride, vous pouvez également lames de scie en toute
sécurité avec un ajustement de 16mm (5/8") l'arbre
comme disponible sur le marché américain.
Remarque : Lames Evolution polyvalentes de gagner du
temps et de l'argent. Idéal pour couper l'acier doux, l'aluminium,
le plastique et le bois (même le bois contenant des clous
intégrés) ! A utiliser uniquement avec un outil de puissance
Evolution vu. Tous Evolution polyvalent. Lames de scie
TCT sont fabriqués au Japon et sont de prime qualité
et de performance.
1 ) LAMES 25.4 mm (1") ARBOR
Avertissement : Seul effectuer cette opération
avec la machine déconnectée du réseau électrique.
Remarque : Il est recommandé que l'opérateur envisage de
porter des gants de protection lors de la manipulation de la
lame lors de l'installation ou lors du changement de la lame.
• Le centre-bride double face a un 25.4 mm (1") l'arbre
élévation de l'anneau, indiquée par le cercle noir (Fig. 40B).
• Le pointage de 25.4 mm (1") élévation de l'anneau sera fourni
' Vers l'extérieur ' à partir du moteur. Ceci permet d'obtenir un
25.4 mm (1") arbre (Fig. 40C).
• Installez la nouvelle lame (Fig. 40D). Assurez-vous que
la rotation la flèche sur la lame correspond à la flèche de
rotation dans le sens horaire sur la protection supérieure.
Remarque : Les dents de la lame doivent toujours pointer vers
le bas à l'avant de la scie.
• Installez la bride extérieure - lame, la rondelle et la vis de l'arbre.
• Verrouillez l'arbre et serrer la vis de l'arbre en utilisant la force
modérée, mais pas trop.
• Assurer la clé hexagonale est éliminé et le verrouillage
de l'arbre a publié avant l'utilisation.
• S'assurer que le protège-lame est entièrement fonctionnel
avant d'utiliser la machine.
117
EN
25.4mm (1") L'ARBRE
(ÉLEVÉ)
DE
Fig. 40B
25.4mm (1")
TONNELLE SIDE
MOTEUR
LOGEMENT
FR
LAME FiTS
CE CÔTé
Fig. 40C
25.4mm (1")
DOUBLE FACE
iNNER-BRiDE
IT
Fig. 40D
