DOUBLE FACE iNTERiEURE - BRiDE
(Modèle Amercian Nord uniquement)
Modèles américains uniquement sont fournis avec une bride
intérieure recto-verso qui vous permet une intégration en
toutesécurité lames polyvalentes Evolution avec un 25.4 mm (1")
l'arbre et par « inversion » de cette double - face intérieur - bride,
vous pouvez également lames de scie en toute sécurité avec
un ajustement de 16mm (5/8") l'arbre comme disponible sur le
marché américain.
Remarque : Lames Evolution polyvalentes de gagner du temps et
de l'argent. Idéal pour couper l'acier doux, l'aluminium, le plastique
et le bois (même le bois contenant des clous intégrés) ! A utiliser
uniquement avec un outil de puissance Evolution vu. Tous Evolution
polyvalent. Lames de scie TCT sont fabriqués au Japon et sont de
prime qualité et de performance.
1 ) LAMES 25.4 mm (1") ARBOR
ATTENTiON : Seul effectuer cette opération
avec la machine déconnectée du réseau électrique.
ATTENTiON : Vous devez vous assurer de la double face côté
de la bride intérieure d'argent marquée de 25.4 mm (1")
très lisibles pour vous est bon pour l'arbre de la lame
que vous raccord. Le double face rebord intérieur argent est
marquée à la taille de l'arbre pertinente de chaque côté.
Ne pas monter un 16mm (5/8 ") tonnelle lame à l'25.4mm
(1") marqué argent côté double face intérieure bride.
Remarque : Il est recommandé que l'opérateur envisage de
porter des gants de protection lors de la manipulation de la
lame lors de l'installation ou lors du changement de la lame.

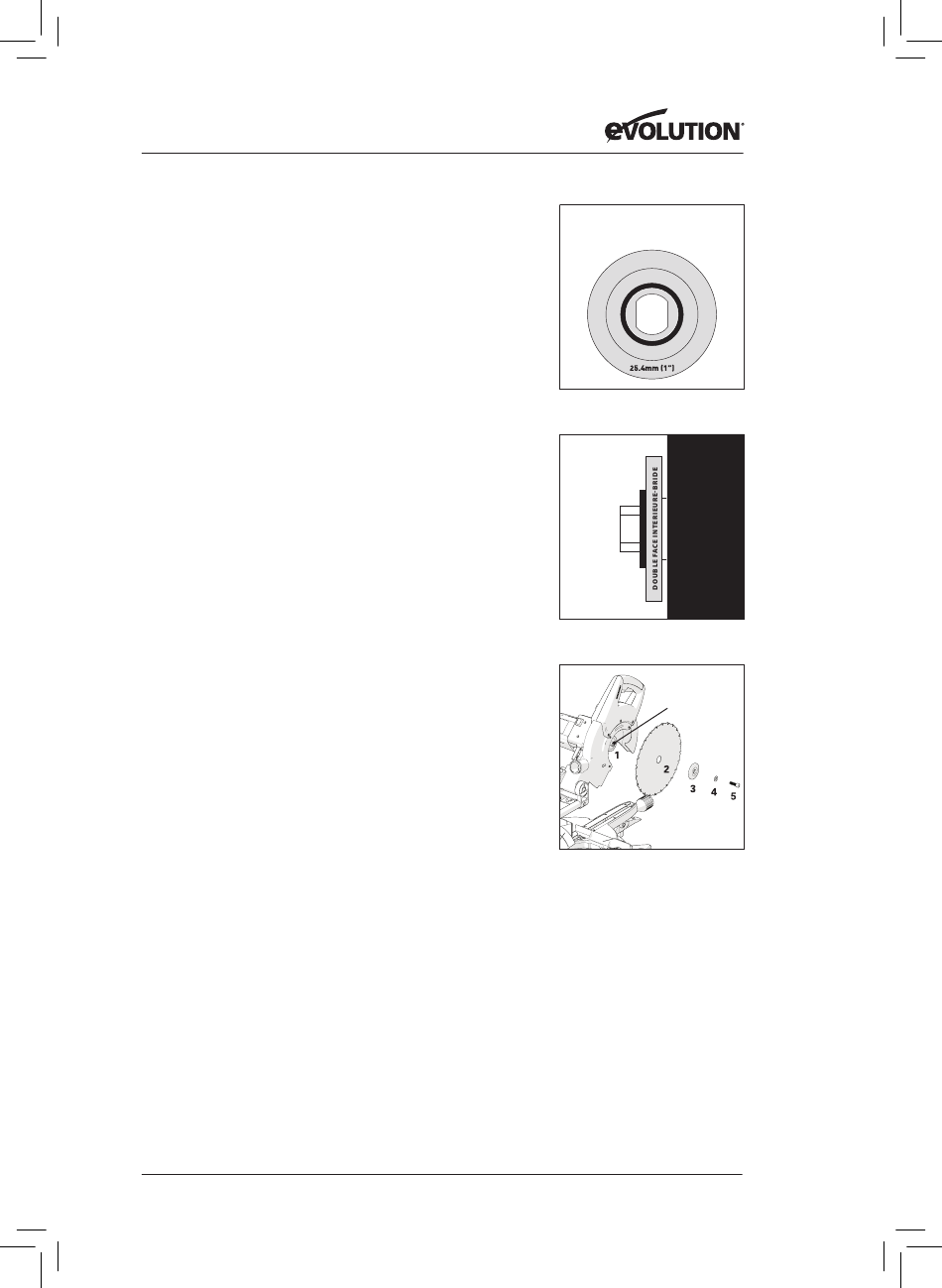

• Le centre-bride double face a un 25.4 mm (1") l'arbre
élévation de l'anneau, indiquée par le cercle noir (Fig. 40b).
• L'25,4 mm (1 " ) élévation de l'anneau doit pointer" vers l' e xtérieur "
à partir du moteur lors du montage d'une 25.4 mm (1 ") de la lame
de l'arbre, comme cela fournit un 25.4mm (1 "), l'arbre (Fig. 40c).
• Installez la nouvelle lame (Fig. 40d). Assurez-vous que
la rotation la flèche sur la lame correspond à la flèche de
rotation dans le sens horaire sur la protection supérieure.
Remarque : Les dents de la lame doivent toujours pointer vers
le bas à l'avant de la scie.
• Installez la bride extérieure - lame, la rondelle et la vis de l'arbre.
• Verrouillez l'arbre et serrer la vis de l'arbre en utilisant la force
modérée, mais pas trop.
• Assurer la clé hexagonale est éliminé et le verrouillage
de l'arbre a publié avant l'utilisation.
• S'assurer que le protège-lame est entièrement fonctionnel
avant d'utiliser la machine.
25.4mm (1") L'ARBRE
Fig. 40b
25.4mm (1")
TONNELLE SIDE

LAME FiTS
CE CÔTÉ
Fig. 40c
Fig. 40d
115
(ÉLEVÉ)
MOTEUR
LOGEMENT
25.4mm (1")
DOUBLE FACE
iNNER-BRiDE
