Evolution RAGE3-S Instructions D'origine page 72

25.4mm (1") CENADOR
(ELEVADO)
Fig. 40b
25.4mm (1")
LATERAL EJE
CARCASA
MOTOR
EL DiSCO SE
MONTA DE
ESTE LADO
Fig. 40c
se utilizarán respetando siempre las instrucciones facilitadas por
el fabricante.
BRiDA iNTERiOR DOBLE DE COLOR pLATA
(SOLO MODELOS pARA NORTEAMÉRiCA)
Los modelos para Norteamérica se suministran con una
brida interior doble de color plata que permite fijar los discos
multifunción Evolution con eje de 25,4 mm (1"); si "da la vuelta" a
la brida interior doble, podrá montar con seguridad los discos con
eje de 16 mm (5/8") disponibles en el mercado norteamericano.
Nota: Los discos multifunción Evolution ahorran tiempo y
dinero. Son idóneos para cortar acero dulce, aluminio, plástico
y madera (incluso madera con clavos). Deben utilizarse solo con
sierras eléctricas Evolution. Todos los discos TCT multifunción de
Evolution están fabricados en Japón y su calidad y rendimiento
son excepcionales.
1 ) DiSCOS CON EjE DE 25,4 mm (1")
ADVERTENCiA: Esta operación debe realizarse con la
herramienta desconectada de la alimentación de red.
ADVERTENCiA: Asegúrese de que el lado de la brida interior
doble de color plata que indica 25,4 mm (1") y queda
mirando hacia usted es el correcto para el eje de disco que
pretende montar. La brida interior doble de color plata lleva en
cada lado la indicación del tamaño de eje correspondiente. No
monte un disco con eje de 16 mm (5/8") en el lado de la brida
interior doble de color plata que indica 25,4 mm (1").
Nota: El usuario debe considerar la utilización de guantes
protectores para manipular el disco durante su instalación o cambio.

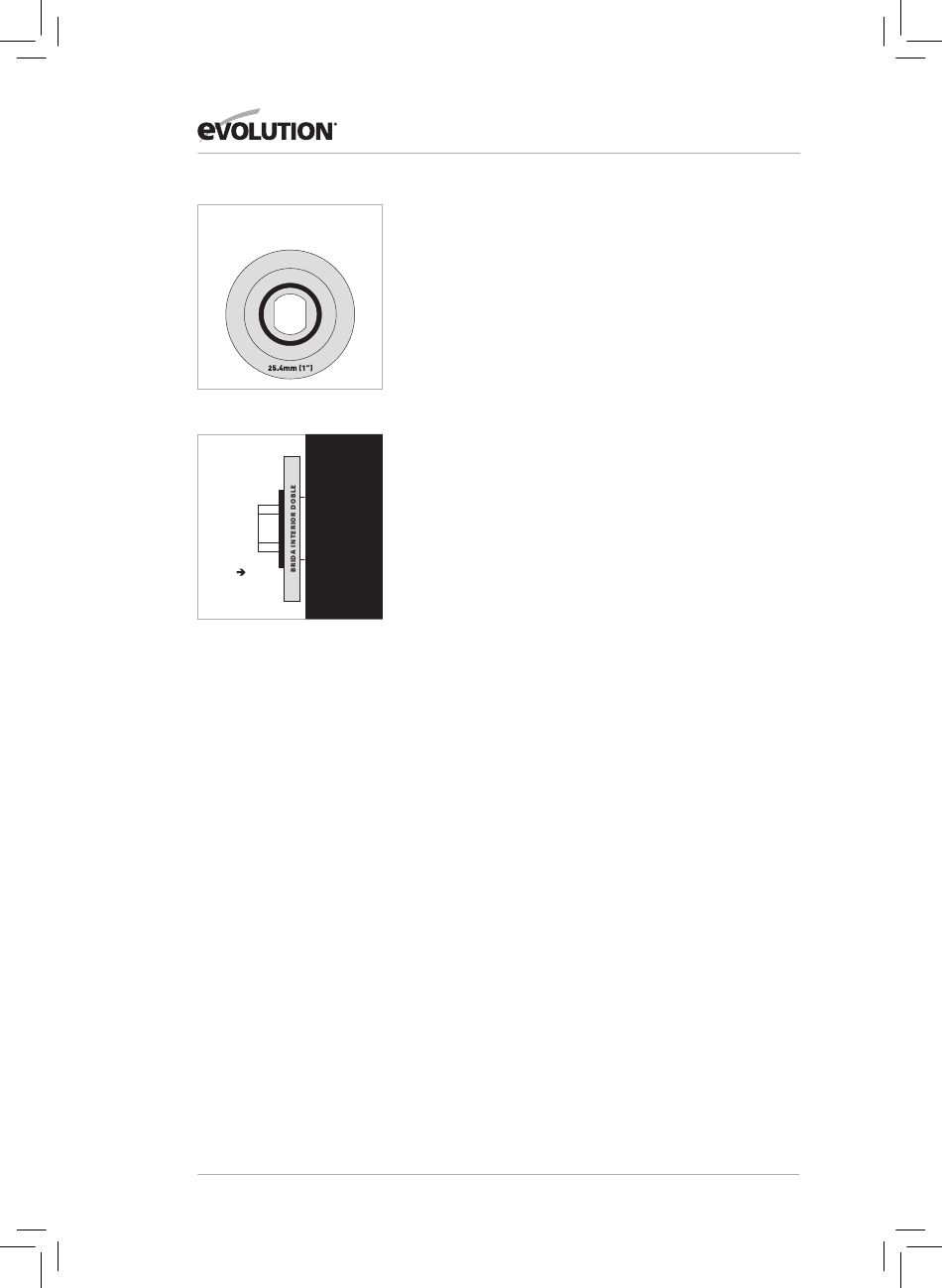

• La brida interior doble de color plata cuenta con una
elevación del anillo de eje de 25,4 mm (1"), indicada por
medio de un círculo de color negro (Fig. 40b).
• La elevación del anillo de 25,4 mm (1") debe ir orientada
"hacia el exterior" mirando desde el motor cuando se monta
un disco con eje de 25,4 mm (1"), lo que permite disponer de
un eje de 25,4 mm (1") (Fig. 40c).
• Monte el nuevo disco (Fig. 40d). Asegúrese de que la flecha
indicadora de sentido de giro del disco coincide con la flecha que
indica el giro a favor de las agujas del reloj en el protector superior.
Nota: Los dientes del disco deben apuntar siempre hacia abajo
en la parte delantera de la sierra.
• Monte la brida exterior de color negro del disco,
72
