iNSTALACiÓN O RETiRADA DEL DiSCO
ADVERTENCiA: Esta operación debe realizarse con la
herramienta desconectada de la alimentación de red.
ADVERTENCiA: Utilice únicamente discos originales Evolution
o los discos especialmente recomendados por Evolution Power
Tools y diseñados para esta herramienta. Asegúrese de que la
velocidad máxima del disco es mayor que la velocidad del motor.
Nota: El usuario debe considerar la utilización de guantes
protectores para manipular el disco durante su instalación o cambio.
• Asegúrese de que el cabezal de corte se encuentra en la
posición superior.

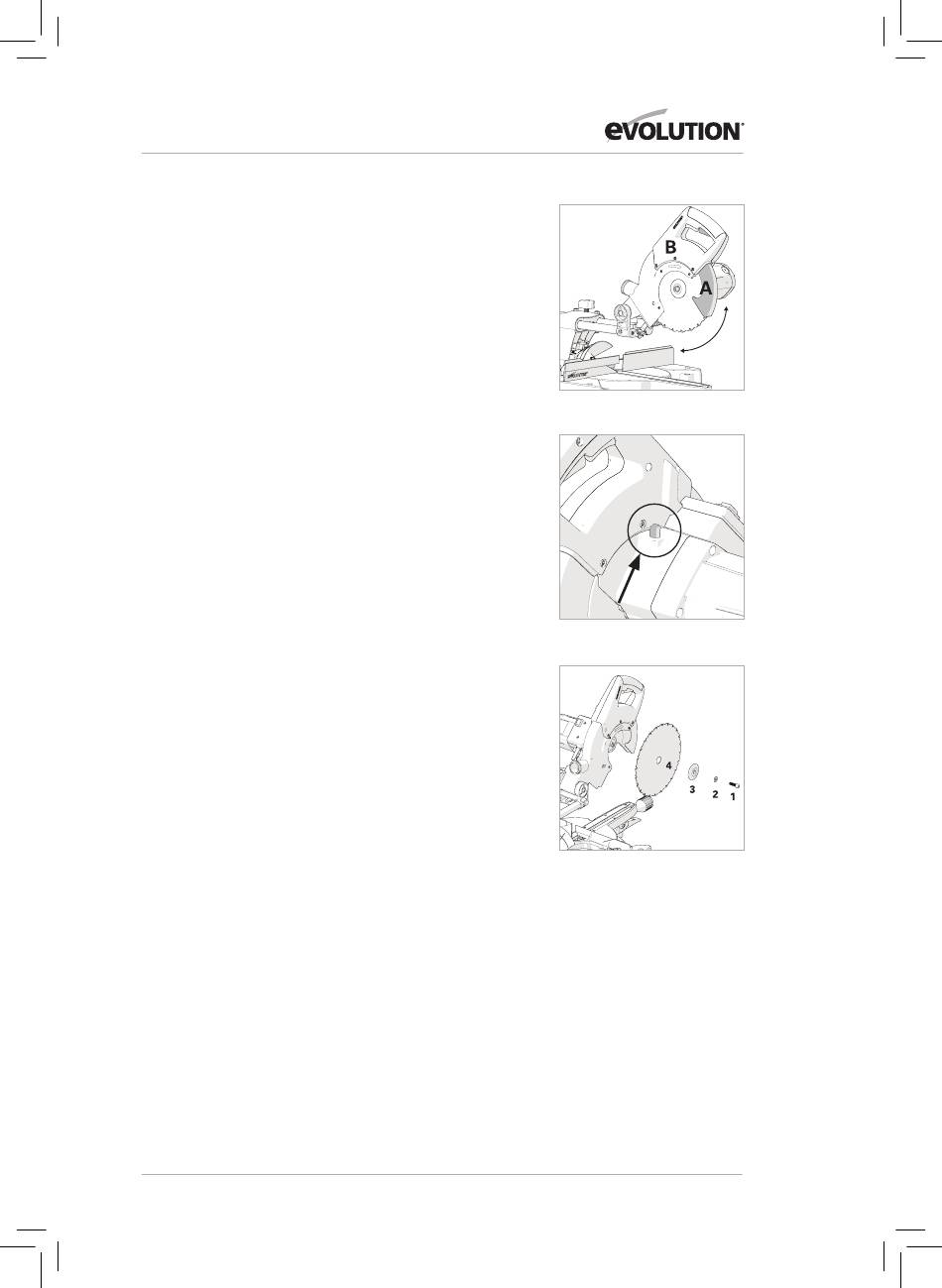

• Gire el protector inferior del disco (Fig. 38a) en dirección
ascendente y hacia dentro del protector superior del disco.
(Fig. 38b).
• Pulse el botón negro para bloquear el eje del disco. (Fig. 39)
• Utilice la llave hexagonal facilitada para soltar el tornillo del
eje y retirar la arandela, la brida del disco y el propio disco
del eje. (Fig. 40a).
Nota: El tornillo del eje tiene rosca de izquierda. Gire a favor de
las agujas del reloj para aflojarlo. Gire en contra de las agujas del
reloj para apretarlo.
• Asegúrese de que el disco y las bridas están limpios
y libres de cualquier contaminación.
• La brida interior del disco debe dejarse en su lugar (salvo en
modelos para Norteamérica suministrados con brida
interior doble de color plata); si se retira con fines de
limpieza, deberá volver a colocarse en el mismo sentido
en el que se ha extraído de la herramienta.
• Instale el nuevo disco. Asegúrese de que la flecha indicadora
de sentido de giro del disco coincide con la flecha que indica
el giro a favor de las agujas del reloj en el protector superior.
Nota: Los dientes del disco deben apuntar siempre hacia abajo
en la parte delantera de la sierra.
• Instale la brida exterior del disco, la arandela y el tornillo del eje.
• Bloquee el eje y apriete el tornillo ejerciendo una fuerza
moderada (no apriete excesivamente).
• Asegúrese de retirar la llave hexagonal y de soltar el bloqueo
del eje antes de utilizar la herramienta.
• Asegúrese de que el protector del disco está totalmente
operativo antes de utilizar la herramienta.
Nota: Los adaptadores reductores del diámetro del eje del disco
Fig. 38
Fig. 39
Fig. 40a
