Orientation de la butée
• La butée doit être orientée à 90° (angle droit).
• Régler la table rotative sur l'angle de coupe ‹0°' .
• La butée est fixée avec deux vis Allen qui se trouvent sur les
deux côtés de la butée dans les fentes longues. (Fig. 18)
• S'assurer que la tête de coupe se trouve dans la position
de verrouillage inférieure et que la tige de fixation est
totalement encliquetée.
• Mettre l'équerre sur la table, le côté court sur la table et le côté
long sur la lame de scie (pas sur les pointes TCT). (Fig. 19)
• Si une adaptation est nécessaire, desserrer les quatre vis de
réglage pour la butée avec une clé hexagonale.
• Repositionner la butée dans les fentes longues jusqu'à ce que
l'orientation soit correcte.
• Resserrer les vis Allen.
Réglage de l'indicateur d'angle de coupe
Remarque: deux échelles d'angle de coupe sont gravées sur le
côté antérieur de l'embase de la machine. Un petit indicateur
sur la table rotative indique l'angle sélectionné.
Si nécessaire, l'indicateur peut être repositionné en desserrant
sa vis de fixation avec un tournevis cruciforme N° 2. Si
nécessaire, adapter puis resserrer la vis de fixation. (Fig. 20)
(8.5)
pRÉpARATiON D'UNE COUpE
Adopter une position de travail sûre.
La posture doit garantir stabilité et équilibre. Se mettre sur le
côté afin que le visage et le corps se trouvent hors de la ligne
d'un éventuel recul.
Scier à main levée est la cause principale pour les accidents et
est interdit.
• S'assurer que la pièce à usiner repose toujours bien
fermement contre la butée dans la mesure où cela peut être
réalisé avec la pince à pièce à usiner fixée sur la table.
• La table de sciage doit être propre et dénuée de copeaux
de sciage etc. avant que la pièce à usiner ne soit bloquée en
position.
• S'assurer que le matériau coupé peut tomber latéralement
sans gêne de la lame de scie une fois la coupe terminée.
S'assurer que les éléments coupés ne se bloquent pas dans
une autre pièce de la machine.
• Ne pas utiliser cette machine pour couper de petits éléments.
Si la main ou les doigts se trouvent à moins de 150 mm de
distance de la lame de scie, la pièce à usiner est trop petite.

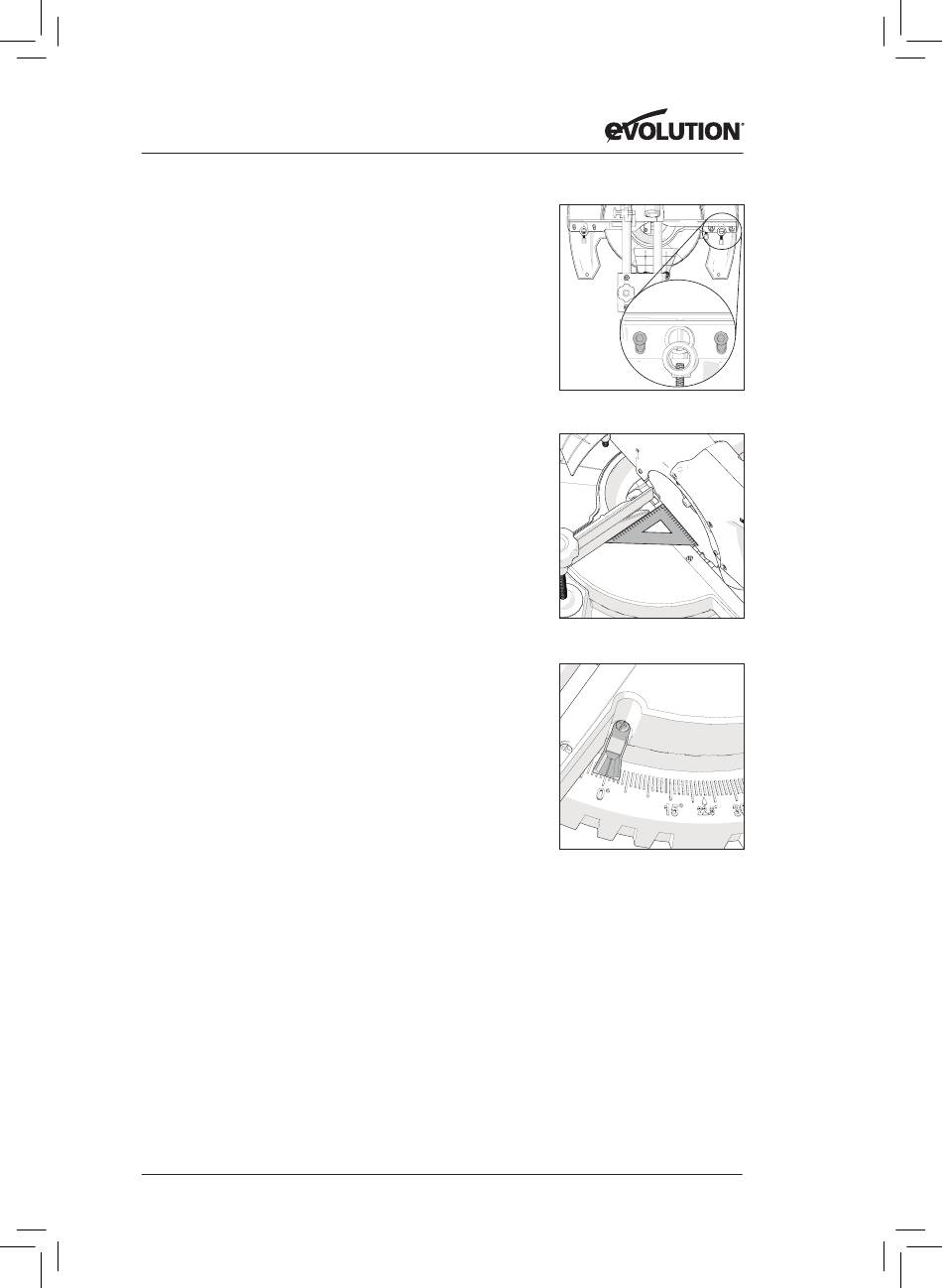

Fig. 18
