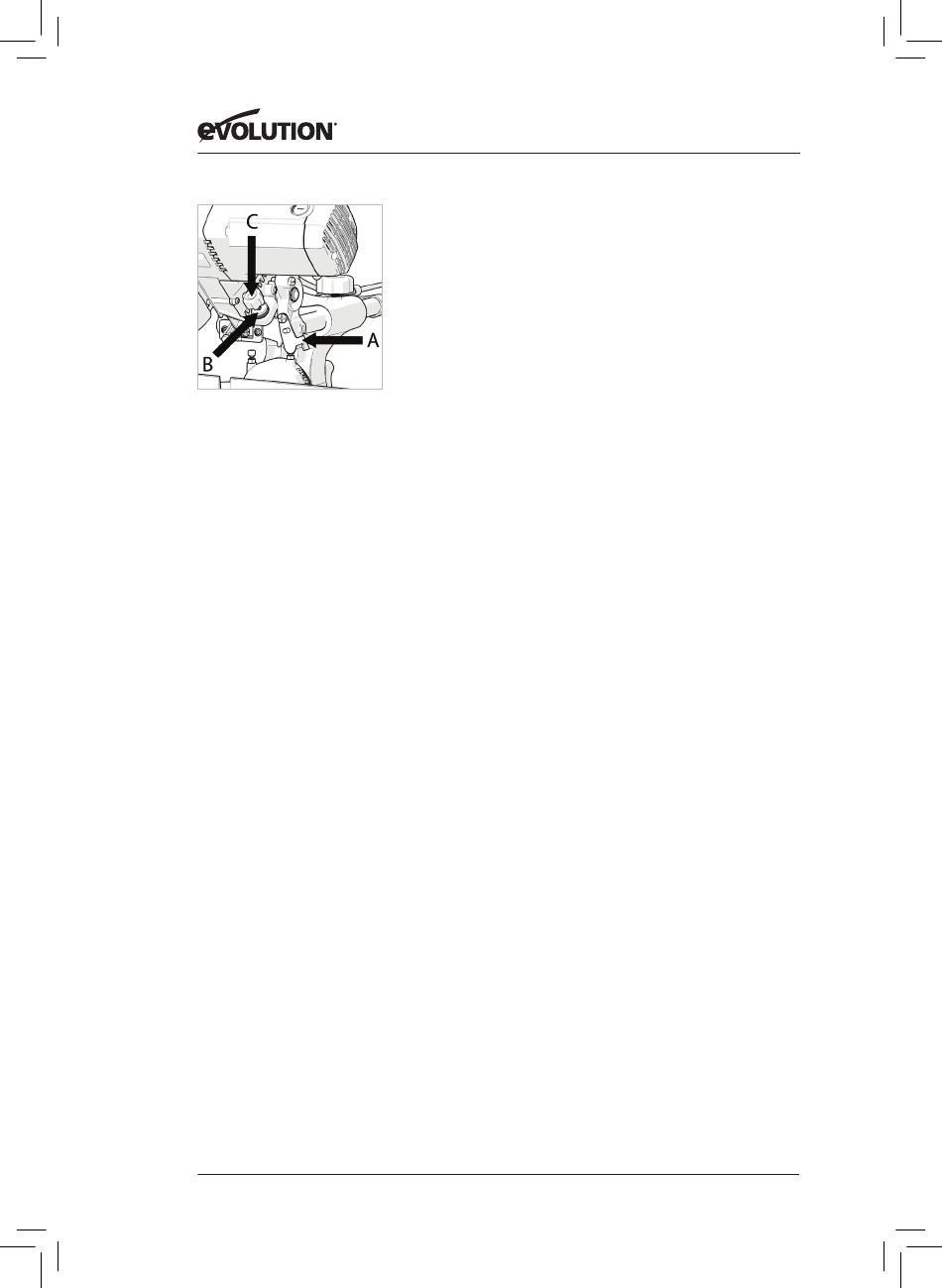

Fig. 9
Utilisation du guidage laser pour un angle inconnu :
• Identifier la coupe requise au moyen d'un crayon à papier ou
équivalent sur la pièce à usiner.
• Déposer la pièce à usiner sur la table rotative et contre la butée.
• Disposer la scie sur l'angle de coupe approximatif. Ne pas
encore serrer la poignée de fixation pour l'angle de coupe.
• Pousser la pièce à usiner lentement le long de la butée en
avant et en arrière et régler simultanément lentement l'angle
de la table rotative.
• S'arrêter quand la ligne laser projetée et la ligne au crayon à
papier correspondent parfaitement sur la pièce à usiner.
• Serrer la poignée de fixation pour l'angle d'onglet afin de
bloquer la table rotative dans cette position.
• Bloquer la pièce à usiner avec une pince à pièce à usiner.
• Contrôler une nouvelle fois l'orientation.
• Si l'orientation est correcte, alors la coupe peut être réalisée.
Capuchon de lentille laser (s'il y en a un)
Le capuchon de lentille laser, dans la mesure où il y en a un, est
un simple capuchon enfichable qui est mis en place sur l'avant
du bloc laser.
S'il devait être endommagé ou devenir pour une quelconque
raison opaque, il peut être remplacé.
Ôter avec précaution le capuchon du bloc laser et le remplacer
par un nouveau capuchon.

BUTEE DE pROFONDEUR

L'utilisation de la butée de profondeur permet à l'utilisateur
de réaliser des encoches dans une pièce à usiner.
Le déplacement vertical de la tête de coupe peut être limité
de telle façon que la lame de la scie ne coupe pas entièrement
la pièce à usiner.
Note : Lorsque vous utilisez une butée de profondeur, il est
recommandé de vérifier la profondeur de l'encoche sur une
pièce martyr pour s'assurer que l'encoche est correcte.
En réalisant une coupe dans la pièce à usiner et en répétant
la coupe après avoir repositionné la pièce à usiner légèrement
sur la droite ou sur la gauche, il est possible de réaliser
des tranchées.
102
www.evolutionpowertools.com
(Fig. 9)
