Evolution RAGE3-S Instructions D'origine page 106

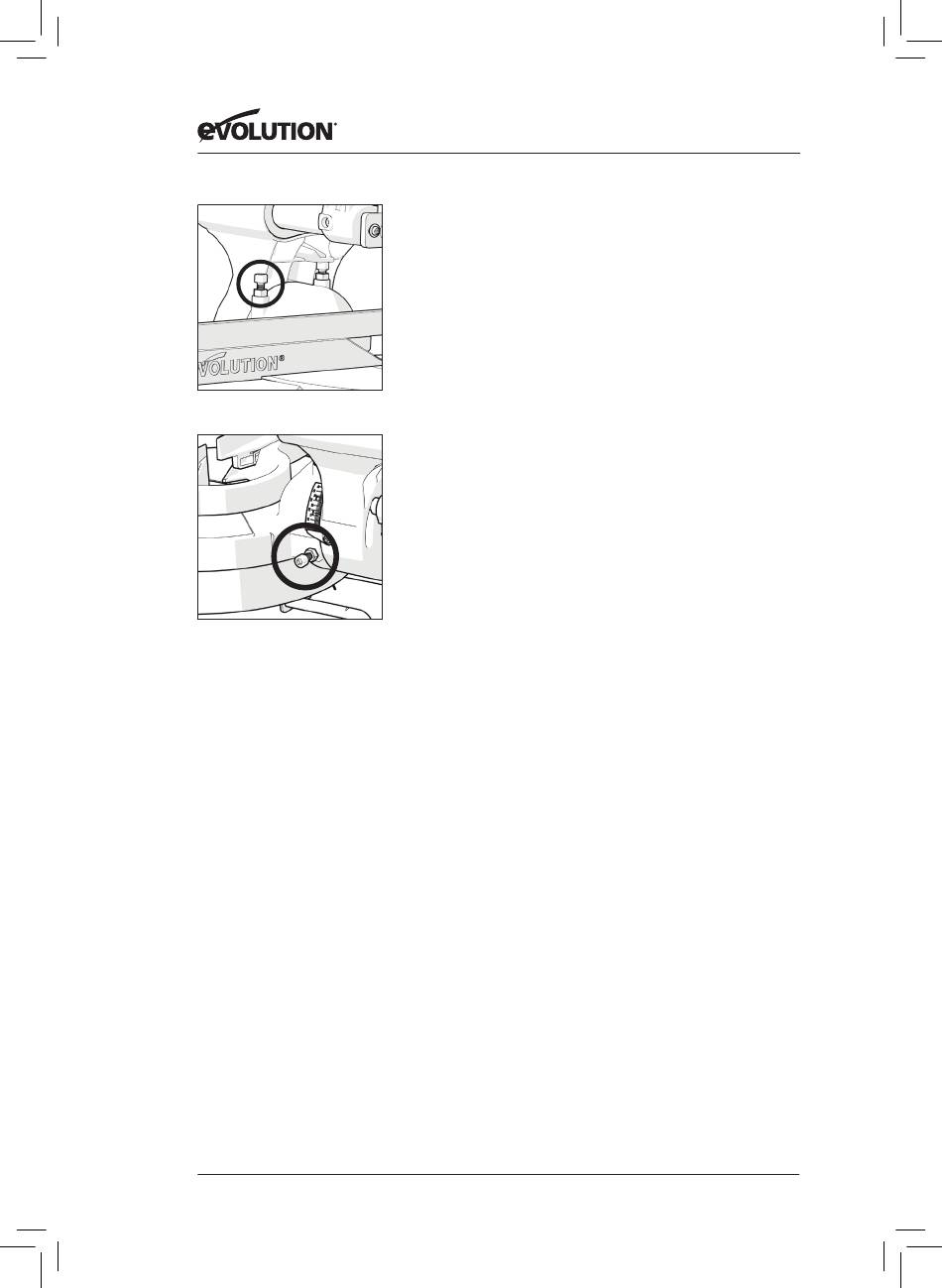

Fig. 16
Fig. 17
• Ramener la tête de coupe dans la position verticale.
• Desserrer l'écrou de fixation de la vis de réglage pour l'angle
d'inclinaison à 45°.
• Tourner la vis selon les besoins avec une clé hexagonale vers
l'intérieur ou l'extérieur. (Fig. 16)
• Basculer la tête de coupe dans la position 45° et contrôler une
nouvelle fois l'orientation avec l'équerre.
• Renouveler les étapes mentionnées ci-dessus jusqu'à
atteindre l'angle correct.
• Une fois l'orientation terminée, serrer l'écrou de fixation de la
vis de réglage.
MOULURE DE COURONNE
La tête de coupe peut être inclinée (vers la gauche uniquement) et
bloquée à un angle de biseautage de 33,9°. Le plateau tournant peut
être fixé à 31,6° angle Mitre à la gauche ou la droite. Ceci permet à
l' o util Rage de couper des moulures de couronnes de 38°.
Pour vérifier l'angle de 33,9°, l'utilisateur a besoin d'un rappor-
teur Vernier (non fourni).
pour vérifier la butée d'angle de 33,9°:
• Déployez la goupille de moulure de couronne (se reporter au
Manuel d'utilisation)
• Desserrez la poignée de verrouillage de biseau et inclinez la
tête de coupe à 33,9°.
• Glissez le rapporteur Vernier en position, un angle reposant
sur la table rotative et l'autre reposant sur la lame inclinée.
• Lisez l'angle de biseau.
Si un réglage est nécessaire :
• Desserrez le contre-écrou situé sur la vis de réglage à 33.9
• Utilisez une clé hexagonale pour ajuster la vis de réglage vers
l'intérieur ou l'extérieur, selon les besoins. (Fig. 17)
• Lorsque le bon réglage est atteint, bloquez la vis de réglage
en resserrant le contre-écrou. "
