Evolution RAGE3-S Instructions D'origine page 64

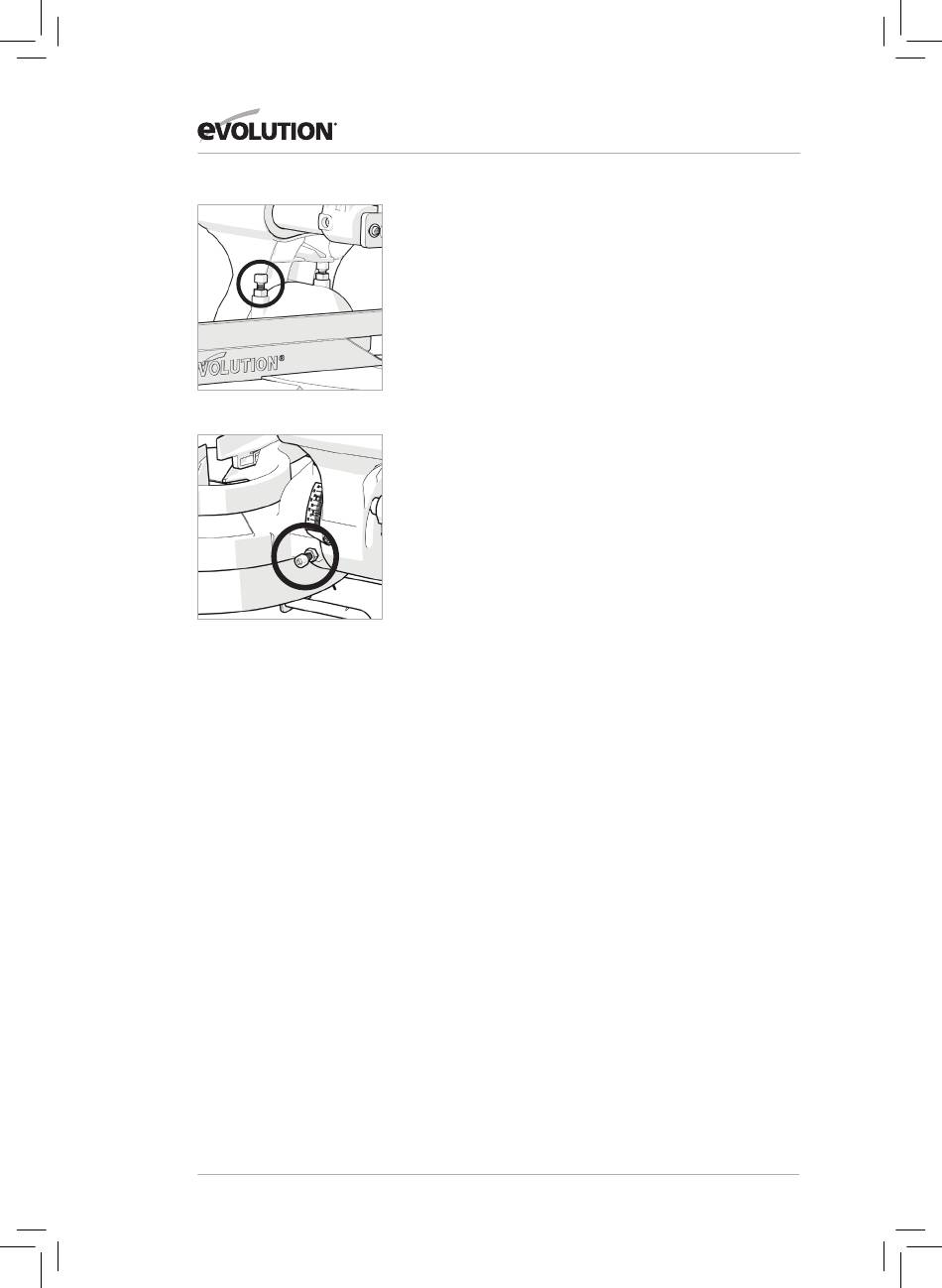

Fig. 16
Fig. 17
Ajuste del tope de bisel a 45
• Afloje el pomo de bloqueo de bisel y bascule completamente
el cabezal de corte a la izquierda hasta que se apoye sobre
el tope de 45 .
°
• Utilice una escuadra para comprobar que el disco está a un
ángulo de 45 respecto a la mesa (evitando los dientes de
°
carburo de tungsteno).
• Será preciso realizar un ajuste si el disco no está alineado
con precisión.
• Vuelva a colocar el cabezal de corte en su posición vertical.
• Afloje la contratuerca del tornillo de ajuste del ángulo
de bisel a 45 .
°
• Utilice una llave hexagonal para apretar o soltar el tornillo
de ajuste según proceda. (Fig. 16)
• Bascule el cabezal de corte hasta el ajuste de 45
a comprobar la alineación con la escuadra.
• Repita los pasos anteriores hasta conseguir una correcta
alineación angular.
• Apriete firmemente la contratuerca del tornillo de ajuste una
vez realizada satisfactoriamente la alineación.
MOLDURAS DE TEChO
El cabezal de corte puede bascularse (solo al lado izquierdo) y
bloquearse en un ángulo de bisel de 33,9
puede ajustarse con un ángulo de inglete de 31,6
derecha como a izquierda. Esto permite utilizar la herramienta
Rage para cortar molduras de techo en ángulo de 38
Para comprobar el ángulo de 33,9
vernier (no se suministra).
Cómo comprobar el tope de ángulo en bisel de 33,9
• Saque el pomo para molduras de techo (consulte el apartado
de funcionamiento).
• Afloje el pomo de bloqueo de bisel y bascule el cabezal
de corte a la posición de 33,9
• Deslice el vernier hasta su posición apoyando uno de sus
brazos en la mesa giratoria y el otro sobre el disco inclinado.
• Tome la lectura del ángulo.
Si se requiere realizar un ajuste:
• Afloje la contratuerca del tornillo de ajuste a 33,9
• Utilice una llave hexagonal para apretar o soltar el tornillo
de ajuste según proceda. (Fig. 17)
• Una vez conseguido el ajuste correcto, bloquee el tornillo
de ajuste apretando la contratuerca.
ALiNEACiÓN DE LA GUÍA
La guía debe alinearse a 90 (ángulo recto) con respecto a un
°
64
www.evolutionpowertools.com
°
y vuelva
°
. La mesa giratoria
o
tanto a
o
.
o
el usuario deberá utilizar un
o
:
o
.
o
.
o
