Installation du moteur d'entraînement du rabatteur
1. Si les trous de fixation (B) ne sont pas accessibles par les
ouvertures du boîtier de la chaîne, desserrez le matériel de
fixation sur le support du moteur (A) et faites glisser le
support du moteur vers le haut ou vers le bas selon le cas.
2. Fixez le moteur (A) sur le support du moteur (B) avec
quatre vis à tête fraisée M12 x 40 mm et des écrous (C).
3. Serrez la visserie à 95 Nm (70 pi-lbf).
4. Si vous installez un nouveau moteur, installez les raccords
hydrauliques (non représentés) du moteur d'origine.
5. Alignez la rainure de clavette dans le pignon (B) avec la
rainure dans l'arbre du moteur et faites glisser le pignon sur
l'arbre. Fixez avec l'écrou à fente (A).
6. Serrez l'écrou fendu (A) à 54 Nm (40 pi-lbf).
7. Mettez la goupille fendue. Si nécessaire, serrez l'écrou
fendu (A) à la fente suivante pour installer la goupille
fendue.
215812
MAINTENANCE ET ENTRETIEN

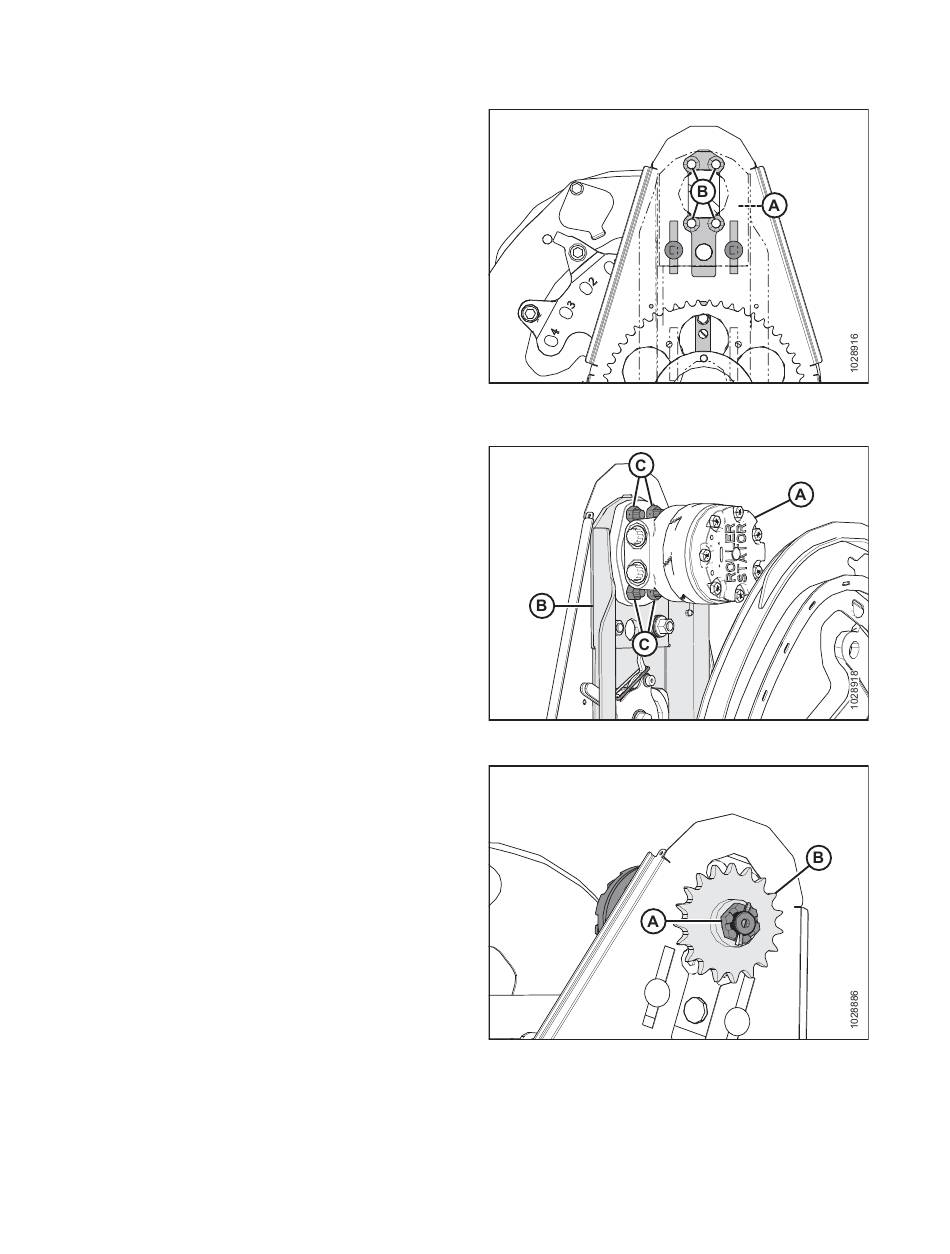

Figure 5.362: Trous de fixation du moteur
d'entraînement du rabatteur
Figure 5.363: Moteur d'entraînement du rabatteur
Figure 5.364: Entraînement du rabatteur
