AVERTISSEMENT
Pour éviter toute blessure corporelle due à la chute du rabatteur levé, enclenchez toujours les supports de sécurité du
rabatteur avant de passer dessous pour une raison quelconque.
IMPORTANT:
Veillez à ce que le tube à doigts soit soutenu en permanence pour éviter d'endommager le tube ou d'autres composants.

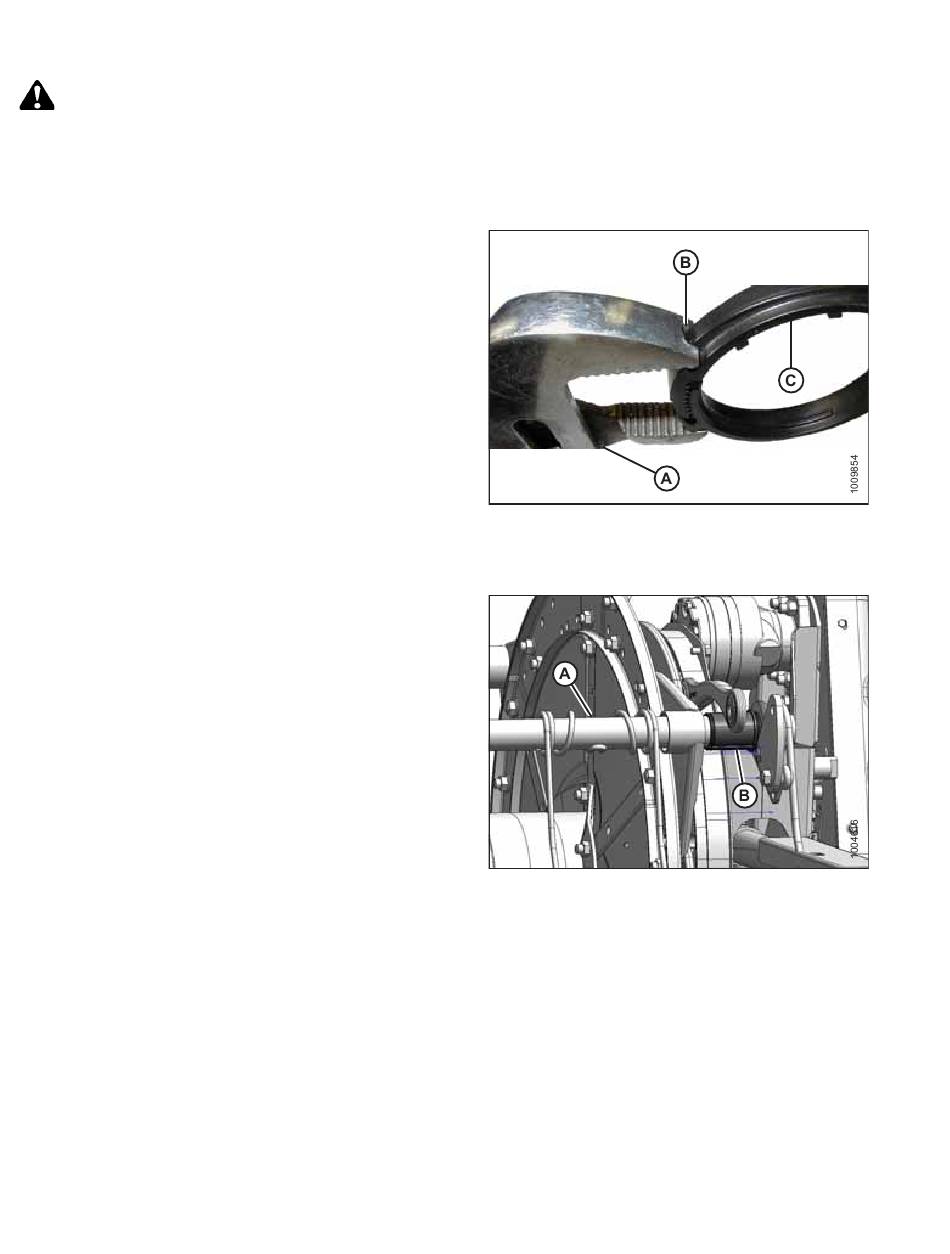

Pour installer les colliers des bagues (C), utilisez une pince
multiprise modifiée. Fixez la pince dans un étau et limez dans
chacune de ses mâchoires une encoche (B) qui s'adapte au
collier comme illustré.
Bagues d'extrémité de la came
1. Placez les demi-bagues (B) sur le tube à doigts (A) avec
l'extrémité sans bride adjacente au bras du rabatteur, puis
placez la patte de chaque demi-bague dans le trou du
tube à doigts
2. Faites glisser le tube à doigts (A) vers l'extrémité arrière du
rabatteur pour insérer la bague (B) dans le bras du tube à
doigts. Si les supports du tube à doigts sont installés,
assurez-vous qu'en ces points, les bagues glissent dans le
support.
3. Réinstallez les doigts retirés précédemment. Reportez-vous
aux procédures suivantes si nécessaire :
Retrait des doigts en plastique, page 591
Retrait des doigts en acier, page 589
215812
MAINTENANCE ET ENTRETIEN
Figure 5.303: Pince multiprise modifiée
Figure 5.304: Extrémité de la came
598
Révision A
